一种研磨厚度可调并显示厚度数值的研磨机的制作方法

本发明属于研磨机技术领域，尤其涉及一种研磨厚度可调并显示厚度数值的研磨机。

背景技术：

传统的研磨机研磨试件时都是用手拿着研磨，研磨掉多少尺寸只能凭感觉和不断测量确定，费时费力。因为手持研磨，磨出的表面往往平面度和平行度较差，给实验带来麻烦，效率较低。

技术实现要素：

本发明针对现有技术的上述缺陷提供了一种研磨厚度可调并显示厚度数值的研磨机。该研磨机采用在传统研磨机转盘旁边设置一个可以旋转的方形旋转立柱，立柱底部可用锁紧装置锁紧。立柱通过上摆臂和下摆臂与前立柱构成平行四边形机构。平行四边形机构对角安装有一个拉伸弹簧，使前立柱始终有一个向上的运动趋势，用手向下压克服拉伸弹簧的拉力使前立柱下降，以调整磁性吸头的高度，高度调整好以后，用两个蝶形螺母锁紧固定，前立柱中间钻孔，孔中安装有一个压缩弹簧和一个滑筒，压缩弹簧始终向下推滑筒，滑筒内孔中有细牙螺纹与手轮上的螺杆螺纹配合，旋转手轮可以调节滑筒上下的垂直位移，以调整工件与转盘的相对位置，手轮上有刻度，可以读出滑筒的垂直位移量，滑筒下端连接有永久磁铁吸盘，用于吸持工件，吸盘上有旋钮，当吸盘转到吸持位置时吸盘外部有磁性，可以吸持工件，旋钮转过180度，吸盘没有磁性，工件就可以取下来了，这样操作方便，并且还可以保证比较高的平行度，磨削也比较均匀。当加工非铁磁性材料时，将整个平行四边形机构旋转让其离开加工位置，即可手持加工。

解决其技术问题采取的技术方案是：

一种研磨厚度可调并显示厚度数值的研磨机，该研磨机是由封盖螺钉、封盖、旋钮、磁性吸头、滑筒、蝶形螺母、螺杆、前立柱、刻度螺杆、压缩弹簧、上摆臂、拉伸弹簧、弹簧拉钩、拉钩螺钉、固定轴、下摆臂、弹簧卡圈、后立柱、研磨机底座、吸头螺钉、锁紧螺钉、限位螺钉、固定磁铁、旋转磁铁组成。在研磨机底座一侧加工一个孔，孔内安装后立柱，后立柱与孔的配合为紧密配合，在后立柱下端的结合部分加工有环槽，底座上的锁紧螺钉拧紧时顶在环槽中，以限制后立柱转动，起锁紧作用。松开锁紧螺钉可以将后立柱旋转，并带动底座以上的整个装置旋转，使整个装置转离研磨机旋转盘，这样可以用手拿着工件研磨，这样功能和传统研磨机一样。后立柱上通过固定轴铰接上摆臂和下摆臂，上摆臂和下摆臂的前端通过螺杆和蝶形螺母铰接前立柱，前立柱，上摆臂，下摆臂，后立柱构成平行四边形机构，平行四边形机构对角挂一个拉伸弹簧，使前立柱有一个向上的趋势，用手下压前立柱到适当位置用两个蝶形螺母锁紧，对前立柱的垂直位置定位。前立柱内部钻孔，孔中安装滑筒，滑筒可以在孔中上下滑动，但是不可以转动，转动让限位螺钉限制，限位螺钉同时固定了弹簧挂钩。滑筒的下方通过螺钉固定了磁性吸头，磁性吸头通过旋钮控制外部磁性，当旋转旋转磁铁，磁性吸头可以在外部显现磁性或不显现磁性，可以吸附或取下铁制零件。滑筒顶端内部加工有螺纹，通过螺纹与前立柱顶端的刻度螺杆配合，滑筒上端装有压缩弹簧，旋转刻度螺杆，在刻度螺杆和压缩弹簧的共同作用下可以使滑筒上下移动用以调整工件的垂直位置，刻度螺杆上端的圆柱头上刻有刻度，通过刻度可以读出滑筒的上下移动的位移量。

附图说明：

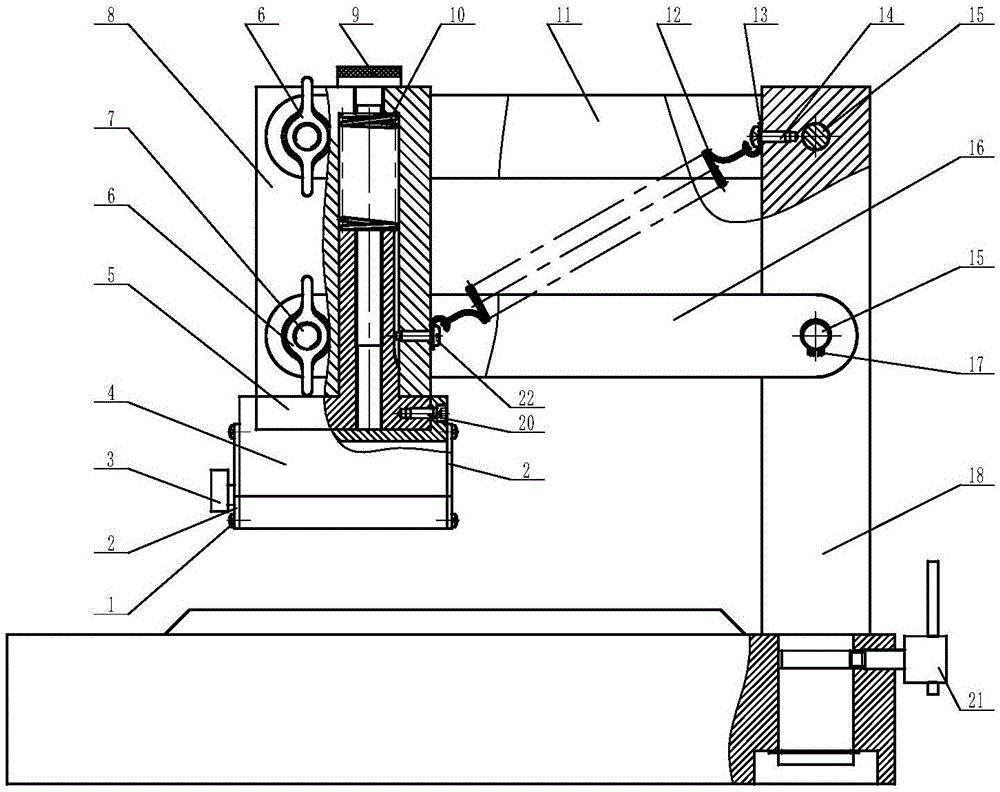

图1为本发明主视图；

图2为本发明的左视图；

图3为本发明的俯视图。

图中1为封盖螺钉，2为封盖，3为旋钮，4为磁性吸头，5为滑筒，6为蝶形螺母，7为螺杆，8为前立柱，9为刻度螺杆，10为压缩弹簧，11为上摆臂，12为拉伸弹簧，13为弹簧拉钩，14为拉钩螺钉，15为固定轴，16为下摆臂，17为弹簧卡圈，18为后立柱，19为研磨机底座，20为吸头螺钉，21为锁紧螺钉，22为限位螺钉，23为固定磁铁，24为旋转磁铁。

具体实施方式

一种研磨厚度可调并显示厚度数值的研磨机是由封盖螺钉1、封盖2、旋钮3、磁性吸头4、滑筒5、蝶形螺母6、螺杆7、前立柱8、刻度螺杆9、压缩弹簧10、上摆臂11、拉伸弹簧12、弹簧拉钩13、拉钩螺钉14、固定轴15、下摆臂16、弹簧卡圈17、后立柱18、研磨机底座19、吸头螺钉20、锁紧螺钉21、限位螺钉22、固定磁铁23、旋转磁铁24组成。

研磨机底座19的一侧加工有一个孔，孔内安装后立柱18，后立柱18与孔的之间紧密配合；在后立柱18下端的结合部分加工有环槽，研磨机底座19上的锁紧螺钉21拧紧时顶在环槽中，以限制后立柱18的转动，起锁紧作用。松开锁紧螺钉21将后立柱18旋转，并带动研磨机底座19以上的装置部分进行旋转，使整个装置部分转离研磨机旋转盘，这样通过手持工件进行研磨，该功能和传统研磨机一样。后立柱18上通过固定轴15铰接上摆臂11和下摆臂16，上摆臂11和下摆臂16的前端均通过螺杆7和蝶形螺母6铰接前立柱8，前立柱8、上摆臂11、下摆臂16和后立柱18连接杆后构成平行四边形机构，平行四边形机构对角挂有一个拉伸弹簧12，使前立柱8有一个向上的趋势，用手下压前立柱8并用两个蝶形螺母6锁紧，对前立柱8的垂直位置定位。拉伸弹簧12通过一个弹簧拉钩13与拉钩螺钉14连接，拉钩螺钉14安装在后立柱18的顶部。固定轴15通过弹簧卡圈17与后立柱18相装配。

前立柱8内部钻孔，内部钻孔中安装有滑筒5，滑筒5能够在内部钻孔中上下滑动，但是不能转动，通过限位螺钉22进行转动限制，限位螺钉22同时固定有弹簧挂钩13。滑筒5的下方通过吸头螺钉20固定磁性吸头4，磁性吸头4通过旋钮3控制外部磁性，当旋转旋转磁铁，磁性吸头4在外部显现磁性或不显现磁性，能够吸附或取下铁制零件。磁性吸头4的外侧设有封盖2，封盖2通过封盖螺钉1将封盖2和磁性吸头4连接。磁性吸头4通过吸头螺钉20与前立柱8固定。

图2中，固定磁铁23、旋转磁铁24设置在磁性吸头4内，固定磁铁23左侧为N极，右侧为S极，旋转磁铁24左侧为N极，右侧为S极，此时由于固定磁铁23和旋转磁铁24磁极左侧同为N极，右侧同为S极，磁性吸头对外显现磁性，用以吸附工件。转动旋转磁铁180°固定磁铁23和旋转磁铁24磁极相反，相互吸引构成闭合的磁力线，磁性吸头4对外不显现磁性，工件被取下。

滑筒5顶端内部加工有螺纹，通过螺纹与前立柱8顶端的刻度螺杆9配合，滑筒5上端装有压缩弹簧10，旋转刻度螺杆9，在刻度螺杆9和压缩弹簧10的共同作用下使滑筒5上下移动并用以调整工件的垂直位置，刻度螺杆9上端的圆柱头上刻有刻度，通过刻度读出滑筒5的上下移动的位移量。
