一种具有消震作用的磨头及磨光机的制作方法

本发明涉及石材加工技术领域，具体涉及一种具有消震作用的磨头及磨光机。

背景技术：

磨光机是用来进行金属表面打磨处理的一种手动电动工具。广泛适用于家具业、模具业，产品零配件等平整表面的精磨处理，磨光机操作的关键是要设法得到最大的抛光速率，以便尽快除去磨光时产生的损伤层。同时也要使抛光损伤层不会影响最终观察到的组织，即不会造成假组织。前者要求使用较粗的磨料，以保证有较大的抛光速率来去除磨光的损伤层，但抛光损伤层也较深；后者要求使用最细的材料，使抛光损伤层较浅，但抛光速率低。在通常的石板材抛磨时，人们将多个石板材摆放在工作台上进行抛磨，抛磨时通常会产生过热、震动大、噪声大等缺点，尤其在由一个石板材向另一个石板材过渡抛磨时，两石板材棱板结合不紧密，造成磨头震动，从而造成板材棱板损坏。因此，急需一种结构简单、具有消震作用的磨头及磨光机，同时具有噪音小、动力强、性能好、寿命长、机身轻巧、坚固耐用，在两石板材棱板结合处时震动小，且能自适应调节转速。

技术实现要素：

本发明针对上述问题，根据本发明的一发明目的，提供一种结构简单、具有消震作用的磨头及磨光机，同时具有噪音小、动力强、性能好、寿命长、机身轻巧、坚固耐用，尤其在两石板材棱板结合处时震动小，且能依据震动自适应调节转速。

本发明解决上述问题所采用的技术方案是：

一种具有消震作用的磨头，其中，包括：主轴箱；套筒，所述套筒可移动地设置在主轴箱内；主轴，所述主轴可旋转地设置在套筒内；消震装置，所述消震装置设置在套筒与主轴之间，用于消除磨头由一石材面向另一石材面过渡时的震动，避免石材棱边破损，其中，所述消震装置包括：安装体，所述安装体固定设置在套筒内壁的空腔内；固定盘，所述固定盘固定设置在主轴上，所述固定盘的盘体外缘抵挡在安装体的支撑体上；滑套，所述滑套可活动地设置在支撑体与安装体的隔板之间；活动体，所述活动体套设在安装体的上安装槽内，且可沿上安装槽上下移动，所述活动体的锥环抵挡在滑套的上面；环形盖，所述环形盖套设在活动体内，所述环形盖具有若干个卡滞部和若干个凸耳，所述卡滞部延伸至活动体的缺口部的爪台上，所述凸耳抵挡在缺口部的第二缺口上；第一钢球，所述第一钢球设置在第二缺口内，且位于凸耳的下面与爪台的上面之间；第二钢球，所述第二钢球设置在缺口部的第三缺口内，且抵挡在环形盖的外周上；第一弹簧，所述第一弹簧设置在缺口部的锁槽内，且抵挡在卡滞部的外壁。

进一步地，还包括第二弹簧和弹片，所述第二弹簧设置在爪台的上面与卡滞部的凹槽之间，所述弹片设置在卡滞部的卡槽与缺口部的消声槽之间。

更进一步地，所述弹片的一端卡合在卡槽内，另一端卡合在消声槽内。

进一步地，所述固定盘具有若干个缓冲部，所述缓冲部设置在盘体外缘上，且向安装体的下安装槽内延伸，所述缓冲部的第一面抵挡在支撑体的下面。

更进一步地，所述缓冲部沿盘体的周向均匀分布，所述下安装槽沿安装体的周向均匀分布。

更进一步地，所述第一面沿盘体的轴向和径向向外延伸，所述支撑体沿安装体的轴向和径向向内延伸。

更进一步地，所述缓冲部还具有第二面，所述第二面与第一面连接处抵挡在支撑体的下面，所述第二面与第一面之间的夹角为110°～125°。

进一步地，所述滑套具有一对平衡块和若干个平衡槽，一对平衡块沿滑套的径向向内延伸，所述平衡块的前端呈半圆形，所述平衡槽均匀设置在滑套的内壁。

更进一步地，所述活动体的锥环抵挡在滑套的平衡块上。

本发明还提供一种磨光机，用于连续对若干个石板材的表面进行抛光，包括若干个上述的具有消震作用的磨头，还包括传感器和控制系统，所述传感器设置在所述安装体的外周上，所述控制系统与传感器电连接，所述控制系统依据传感器的信号控制所述主轴的转速以及控制套筒的移动速度。

本发明的优点是：

1.本发明结构简单、使用方便，自动化程度高，自适应能力强，能依据传感器的信号控制所述主轴的转速以及控制套筒的移动速度，从而避免在两个板材棱边结合处产生震动，减少板材棱板的损坏，消震装置设置在套筒与主轴之间，因而便于安装和维修；

2.本发明的消震装置设置在套筒与主轴之间，因而散热效果好、噪音小、环保性能优异、可靠性高；

3.本发明消震装置的结构很好的减小了震动，消震装置内的滑套在支撑体与隔板之间可活动，在遇到震动时，滑套与支撑体和隔板之间产生摩擦，从而将震动能量转换成热量，进而减少震动，同时震动使得滑套在支撑体和隔板无规则运动，运动的滑套在惯性的作用下，需要平衡，因此滑套旋转或移动，去平衡震动引起的自身不平衡，从而消除震动；

4.在受到震动时，活动体可沿上安装槽上下移动，从而吸收震动能量，并将震动能量转换为活动体上下移动的能量，从而减少震动；

5.所述环形盖套设在活动体内，所述第一钢球位于凸耳的下面与爪台的上面之间，在受到震动时，第一钢球会产生移动，吸收震动能量，同时移动去平衡震动造成的不平衡，从而快速消除震动，所述第二钢球设置在缺口部的第三缺口内，且抵挡在环形盖的外周上，在受到震动时，第二钢球也会产生移动，吸收震动能量，同时移动去平衡震动造成的不平衡，从而快速消除震动，所述第一弹簧设置在缺口部的锁槽内，且抵挡在卡滞部的外壁，这样的结构使得在受到震动时，环形盖与活动体之间相对运动速度缓慢得到平衡，从而消除震动，同时减少二次震动。

除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。

附图说明

构成本说明书的一部分、用于进一步理解本发明的附图示出了本发明的优选实施例，并与说明书一起用来说明本发明的原理。在附图中：

图1是本发明的剖视图；

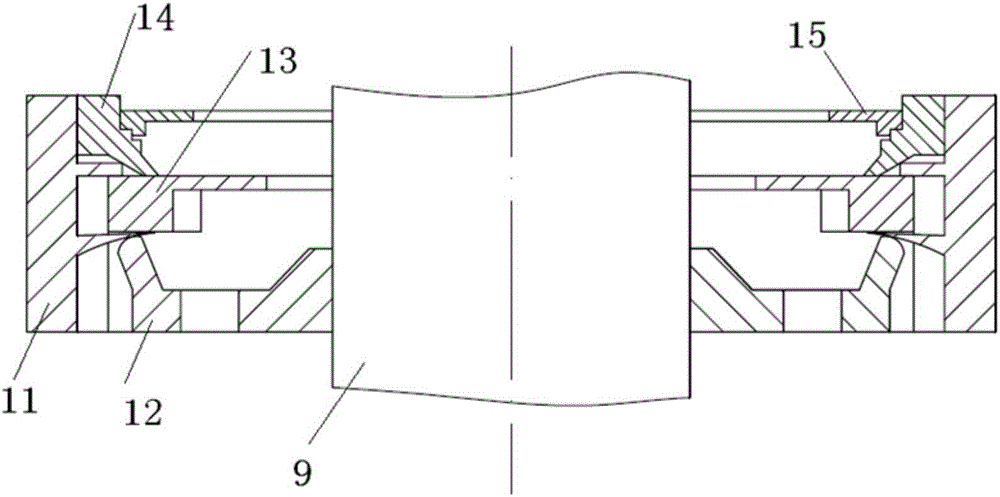

图2是本发明的消震装置结构示意图；

图3是本发明的安装体结构示意图；

图4是本发明的固定盘结构示意图；

图5是本发明的滑套结构示意图；

图6是本发明的活动体结构示意图；

图7是本发明的活动体的局部结构示意图；以及

图8是本发明的环形盖结构示意图。

其中，图中标记为：

1为电机、2为箱体、3为主动轮、4为传动带、5为从动轮、6为气缸、7为主轴箱、8为套筒、9为主轴、10为消震装置、11为安装体、11a为上安装槽、11b为下安装槽、11c为隔板、11d为支撑体、12为固定盘、12a为盘体、12a1为散热孔、12b为连接柱、12b1为柱孔、12c为缓冲部、12c1为第一面、12c2为第二面、13为滑套、13a为平衡块、13b为平衡槽、14为活动体、14a为键、14b为锥环、14c为缺口部、14c1为第一缺口、14c2为爪台、14c3为锁槽、14c4为消声槽、14c5为第二缺口、14c6为第三缺口、15为环形盖、15a为卡滞部、15a1为卡槽、15a2为凹槽、15b为凸耳。

具体实施方式

以下结合附图对本发明的实施例进行详细说明，但是本发明可以由权利要求限定和覆盖的多种不同方式实施。

参考图1至图8，如图1所示的一种具有消震作用的磨头，包括主轴箱7、套筒8、主轴9、消震装置10和第一钢球，所述套筒8可移动地设置在主轴箱7内；所述主轴9可旋转地设置在套筒8内；所述消震装置10设置在套筒8与主轴9之间，用于消除磨头由一石材面向另一石材面过渡时的震动，避免石材棱边破损，其中，所述消震装置10包括安装体11、固定盘12、滑套13、活动体14、环形盖15、第二钢球和第一弹簧。

如图2、图4和图5所示，所述安装体11固定设置在套筒8内壁的空腔内；所述固定盘12固定设置在主轴9上，所述固定盘12的盘体12a外缘抵挡在安装体11的支撑体11d上；所述滑套13可活动地设置在支撑体11d与安装体11的隔板11c之间；如图2和图3所示，所述活动体14套设在安装体11的上安装槽11a内，且可沿上安装槽11a上下移动，所述活动体14的锥环14b抵挡在滑套13的上面。

如图2和图8所示，所述环形盖15套设在活动体14内，所述环形盖15具有若干个卡滞部15a和若干个凸耳15b，所述卡滞部15a延伸至活动体14的缺口部14c的爪台14c2上，所述凸耳15b抵挡在缺口部14c的第二缺口14c5上，所述爪台14c2的左右两侧均设置有第一缺口14c1。

如图7所示，所述第一钢球设置在第二缺口14c5内，且位于凸耳15b的下面与爪台14c2的上面之间；所述第二钢球设置在缺口部14c的第三缺口14c6内，且抵挡在环形盖15的外周上；所述第一弹簧设置在缺口部14c的锁槽14c3内，且抵挡在卡滞部15a的外壁。

所述消震装置结构简单、安装拆卸方便，噪音小、环保性能优异，在受到震动时，能够很好地吸收震动，同时能将吸收到的能量转换，从而减小磨头的震动，避免板材棱边损坏。

如图7和图8所示，磨头还包括第二弹簧和弹片，所述第二弹簧设置在爪台14c2的上面与卡滞部15a的凹槽15a2之间，所述弹片设置在卡滞部15a的卡槽15a1与缺口部14c的消声槽14c4之间，所述弹片的一端卡合在卡槽15a1内，另一端卡合在消声槽14c4内。上述结构进一步吸收震动能量，减少磨头震动。

如图3和图4所示，所述固定盘12具有若干个缓冲部12c，所述缓冲部12c设置在盘体12a外缘上，且向安装体11的下安装槽11b内延伸，所述缓冲部12c的第一面12c1抵挡在支撑体11d的下面，缓冲部12c的设置分解震动产生的震动波，将震动波向轴向和径向分解，同时吸收滑套13不平衡产生的震动。

如图4所示，所述缓冲部12c沿盘体12a的周向均匀分布，所述下安装槽11b沿安装体11的周向均匀分布。

如图3和图4所示，所述第一面12c1沿盘体12a的轴向和径向向外延伸，所述支撑体11d沿安装体11的轴向和径向向内延伸，这样的结构便于震动波向轴向和径向分解。

如图4所示，所述缓冲部12c还具有第二面12c2，所述第二面12c2与第一面12c1连接处抵挡在支撑体11d的下面，所述第二面12c2与第一面12c1之间的夹角为110°，优选为125°，最佳为125°，此时震动波向轴向和径向分解最佳，而且减少震动速度最快。

如图5所示，所述滑套13具有一对平衡块13a和若干个平衡槽13b，一对平衡块13a沿滑套13的径向向内延伸，所述平衡块13a的前端呈半圆形，所述平衡槽13b均匀设置在滑套13的内壁。

优选地，一对平衡块13a非均匀设置在滑套13的内壁，这样的结构使得滑套13在受震动移动后趋于平衡吸收的震动能量多，有利于快速减少震动。

如图5和图6所示，所述活动体14的锥环14b抵挡在滑套13的平衡块13a上。

如图4所示，所述固定盘12的中间设置有连接柱12b，所述连接柱12b内设置有柱孔12b1，所述相邻两缓冲部12c之间均设置有散热孔12a1，所述散热孔12a1贯穿盘体12a的上下两面，使得消震装置10内各部件由于吸收震动产生的热量散热快，而且散热效果好，从而使得消震装置10消震作用可靠性更高。

如图6所示，所述活动体14上还设置有键14a，所述键14a沿活动体14的外周方向均匀分布，且所述键14a设置在锥环14b的上侧。

一种磨光机，用于连续对若干个石板材的表面进行抛光，包括若干个上述的具有消震作用的磨头，还包括传感器和控制系统，如图1和图2所示，所述传感器设置在所述安装体11的外周上，所述控制系统与传感器电连接，所述控制系统依据传感器的信号控制所述主轴9的转速以及控制套筒8的移动速度，自动化程度高。该结构使得磨光机自动化程度高，消除震动的自适应能力强。

如图1所示，所述磨光机还包括箱体2、电机1、主动轮3、传动带4、从动轮5和气缸6，所述电机1设置在箱体2的上侧，所述主动轮3、传动带4和从动轮5均设置在箱体2内，所述主动轮3和从动轮5通过传动带4传动，所述气缸6设置在电机1的右侧，所述磨光机具有噪音小、动力强、性能好、寿命长、机身轻巧、坚固耐用、操作容易和修理方便的特点。

以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
