一种微水喷洒装置的制作方法

本实用新型涉及一种微水喷洒装置。

背景技术：

瓷片(瓷砖)一般用装饰卫生间及厨房墙面，为保证结合强度，瓷片(瓷砖)通常有较高的吸水率；而为保证表面光滑、便于打扫卫生，表面需经施釉处理，早些年在产品烧成后表面不需进行深加工。但是，由于近年来人们审美要求的提高，瓷片(瓷砖)除四周磨边外，表面还增加了抛光工序。然而，采用传统的抛光砖生产工艺，不仅耗水量大，而且由于瓷片(瓷砖)的吸水率较高，后续需增加干燥工序，如果干燥不彻底，产品进仓后可能开裂或因包装箱吸水腐烂。为避免该情况产生，产品经抛光后，后续需增设很长的干燥线，长度往往达到50-100m以上,不仅占地面积大，且需增加窑炉设备的投入，后续生产中除可利用一部分窑炉尾气外，还需增加相当燃料消耗，生产成本高。

目前，广东科达洁能股份有限公司开发出一种微水抛光机，该微水抛光机是在现有抛光机的基础上，对应每个抛光磨头装置增设一个微水喷洒装置，从而在保证瓷片(瓷砖)抛光质量的前提下，实现微水抛光工艺，后续只需经较短时间干燥，甚至无需干燥即可直接包装入库，从而降低了设备的投入及生产成本。

技术实现要素：

本实用新型的目的在于提供一种微水喷洒装置，以配套组装于微水抛光机中。

为达到上述目的，本实用新型采用如下技术方案：

一种微水喷洒装置，包括：一水阀，与总水管连接；一流量开关，其一端通过接头与所述水阀连接；一电磁阀，其一端通过接头与所述流量开关的另一端连接；一塑胶水管，其一端与所述电磁阀的另一端连接；一喷头，与所述塑料水管的另一端连接；一水量调节阀，设置在所述塑胶水管的管体上；和一压力表，设置在所述塑胶水管的管体上。

作为优选，所述水量调节阀包括：一阀体，其内设有一个塑胶管安装孔和一个调节杆安装孔，所述塑料管安装孔和调节件安装孔的孔轴线相交且相互垂直；和一调节杆，设置在所述调节杆安装孔中并可沿调节杆安装孔之孔轴线方向移动。

进一步，对应所述塑胶管安装孔和调节杆安装孔的相交处的阀体左右两侧分别开有塑胶管形变伸缩用孔，且该塑胶管形变伸缩用孔的孔轴线与所述塑料管安装孔的孔轴线和调节杆 安装孔的孔轴线相交于一点且相互垂直。

进一步，所述调节杆与所述调节杆安装孔螺纹连接。

进一步，所述调节杆的一端设有调节手轮。

进一步，所述调节杆安装孔在与所述塑料管安装孔相交处设有一个腔室，所述腔室内设有一个垫片。

作为优选，所述喷头为雾化喷头。

作为优选，所述压力表通过一个三通安装在所述塑胶水管的管体上。

本实用新型通过采用上述结构，能提供细小、可靠和稳定的水流，非常适合配套组装到微水抛光机上。

附图说明

图1是本实用新型的结构示意图。

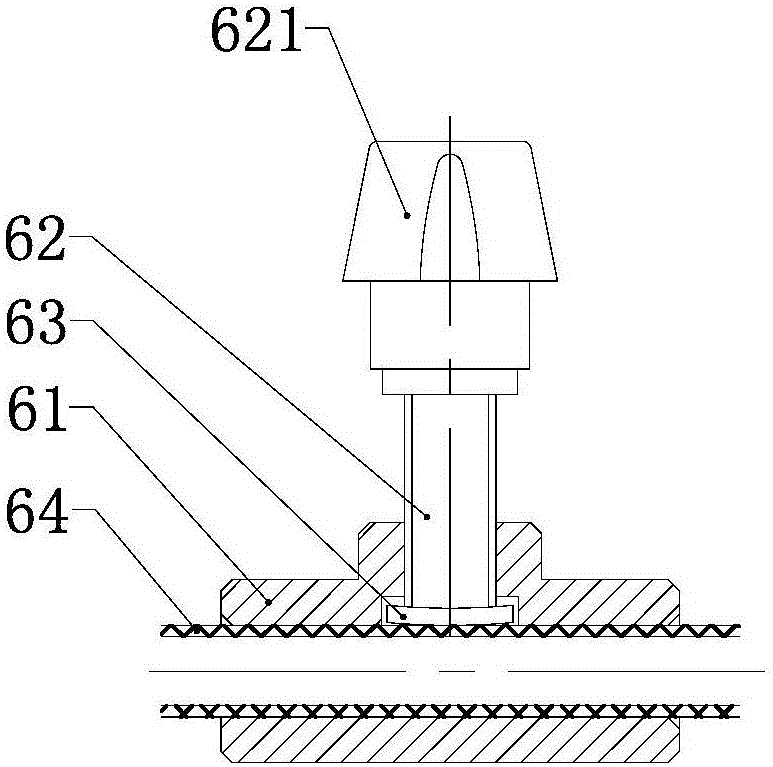

图2是本实用新型所述水量调节阀的纵向局部剖视结构示意图。

图3是本实用新型所述水量调节阀的横向局部剖视结构示意图。

图4是本实用新型所述水量调节阀的工作原理示意图。

图5是本实用新型所述水量调节阀的阀体的俯视结构示意图。

图6是本实用新型所述水量调节阀的阀体的横向剖视结构示意图。

图7是本实用新型所述水量调节阀的阀体的纵向剖视结构示意图。

图中：

1—水阀；2—流量开关；3—电磁阀；4—塑胶水管；5—喷头；6—水量调节阀；61—阀体；611—塑胶管安装孔；612—调节杆安装孔；613—塑胶管形变伸缩用孔；614—腔室；62—调节杆；621—调节手轮；63—垫片；7—压力表；71—三通；8—总水管；9—接头。

现结合附图和实施例对本实用新型作进一步详细说明。

具体实施方式

如图1至图7所示，本实用新型所述的一种微水喷洒装置，主要由水阀1、流量开关2、电磁阀3、塑胶水管4、喷头5、水量调节阀6和压力表7组成。水阀1是与总水管8连接。流量开关2的一端通过接头9与水阀1连接。电磁阀3的一端通过接头9与流量开关2的另一端连接。塑胶水管4的一端与电磁阀3的另一端连接。喷头9为雾化喷头，安装在塑料水管4的另一端。水量调节阀6设置在所述塑胶水管4的管体上。压力表7通过一个三通71设置在塑胶水管4的管体上。

具体地，所述的水量调节阀具有一个阀体61、一个调节杆62和一个垫片63。该阀体61内设有一个塑胶管安装孔611、一个调节杆安装孔612，对应该塑胶管安装孔611和调节杆安装孔612的相交处的阀体61左右两侧还分别开有一个塑胶管形变伸缩用孔613，该塑胶管形变伸缩用孔613的孔轴线与塑料管安装孔611的孔轴线和调节杆安装孔612的孔轴线相交于一点且相互垂直。此外，调节杆安装孔612在与所述塑料管安装孔相交处设有一个腔室614。本实施例中，阀体61的塑胶管安装孔孔径d1＝6-10mm，最佳8mm；阀体安装孔d2＝12-20mm，最佳16mm；调节杆安装孔孔径d3＝M8-M12，最佳M10；阀体长度L1＝30-50mm，最佳40mm；塑胶管形变伸缩用孔的宽度为d1，长度为L2＝8-16mm，最佳12mm。调节杆62螺纹连接在调节杆安装孔612中并可沿调节杆安装孔612之孔轴线方向移动。调节杆62的一端还设有调节手轮621。垫片63设置在腔室614内。该水量调节阀的工作原理如下：如图4和图5所示，使塑胶水管4的管体穿过塑胶管安装孔。当需要调节塑料管内水流的流量时，顺时针旋转调节手轮使调节杆向下移动，抵触垫片并进一步压缩塑胶管(垫片能防止调节杆旋转时与塑料管发生摩擦)，使塑料管的截面形状由圆形形变为椭圆形，由于在周长一定的条件下圆形截面的截面积最大，从而使塑料管的通流截面积减少，从而达到无级调节流量的目的。

本实用新型的工作原理如下：

将本实用新型组装到微水抛光机上。微水抛光机工作时，冷却水从总水管依次流经水阀、流量开关、电磁阀、塑胶水管(包括水量调节阀和压力表)，经喷头雾化后喷向产品表面。工作过程中，当水流压力少于等于0.15MPa时，则通过信号灯发出预警信号；当抛光机的磨头离开砖面处于非工作状态时，则通过电磁阀自动切断水流；根据实际需要，通过水量调节阀对水流进行精确调节，水量调节范围为0.1-0.6L/min，最佳调节值0.3L/min；压力表用于显示水流压力，示值范围为0-1MPa，最佳控制值为0.15MPa；喷头的出水口径为0.8-2mm，最佳为1mm。
