一种去毛刺机清洗机构的制作方法

本实用新型涉及零件去毛刺加工技术领域，尤其涉及一种去毛刺机清洗机构。

背景技术：

机械零件加工过程中常常会产生毛刺，这些毛刺会影响外观及使用性能，所以需要对零件上的毛刺进行加工处理，在对零件进行去毛刺加工后，还需要对零件进行清洗，传统的去毛刺机，清洗是作为单独的一道工序，耗费人力及时间，生产效率不高。

技术实现要素：

本实用新型旨在解决现有技术的不足，而提供一种可在去毛刺加工过程中对零件进行清洗的去毛刺机清洗机构。

本实用新型为实现上述目的，采用以下技术方案：一种去毛刺机清洗机构，包括机架、清洗泵A和清洗泵B，所述机架上设有上料机构和去毛刺轮，所述清洗泵A设有出液口和回液口，所述出液口和回液口连接有钢管，所述钢管从机架下部绕到上部，与上料机构上的零件平行，所述钢管在去毛刺轮处设有分流管，所述去毛刺轮顶部设有胶管，所述胶管与清洗泵B连接。

所述的出液口处设有电磁阀，可调节清洗液流量。

所述机架下部可设清洗液回收过滤装置。

本实用新型的有益效果是：本实用新型通过清洗泵B给去毛刺轮处泵送清洗液，通过清洗泵A给零件处直接泵送清洗液，可在去毛刺的过程中对零件进行清洗，减少了工序，节省了工时，提高了生产效率。

附图说明

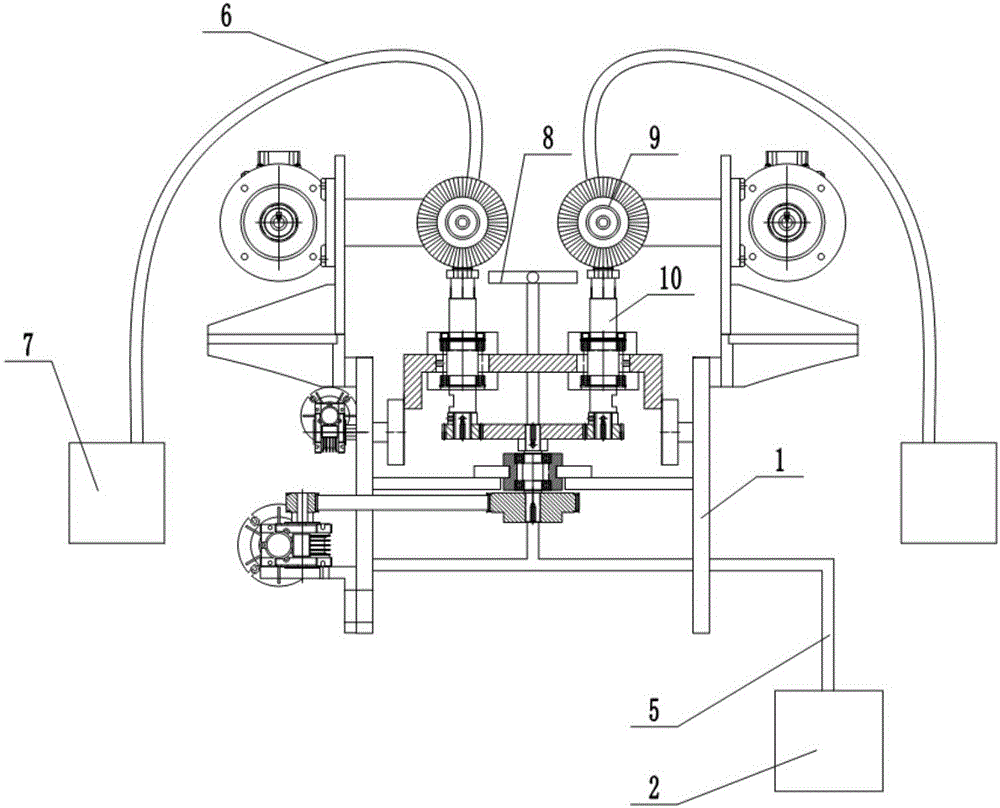

图1为本实用新型的结构示意主视图；

图2为本实用新型的结构示意左视图；

图中：1-机架；2-清洗泵A；3-出液口；4-回液口；5-钢管；6-胶管；7-清洗泵B；8-分流管；9-去毛刺轮；10-上料机构；11-电磁阀；

以下将结合本实用新型的实施例参照附图进行详细叙述。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1和图2所示，一种去毛刺机清洗机构，包括机架1、清洗泵A2和清洗泵B7，所述机架1上设有上料机构10和去毛刺轮9，所述清洗泵A2设有出液口3和回液口4，所述出液口3和回液口4连接有钢管5，所述钢管5从机架1下部绕到上部，与上料机构10上的零件平行，所述钢管5在去毛刺轮9处设有分流管8，所述去毛刺轮9顶部设有胶管6，所述胶管6与清洗泵B7连接。

所述的出液口3处设有电磁阀11，可调节清洗液流量。

所述机架1下部可设清洗液回收过滤装置。

工作时，清洗泵A2泵送清洗液到钢管5里，钢管5通过分流管8将清洗液直接喷到零件处，清洗泵B7通过胶管6将清洗液泵送到去毛刺轮9处，双管齐下，实现清洗功能。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经改进直接应用于其它场合的，均在本实用新型的保护范围之内。
