一种提高铁水处理能力的搅拌头结构的制作方法

本实用新型涉及一种铁水搅拌的搅拌头结构。

背景技术：

KR铁水预处理是进行脱S、脱Si、浅脱P的炉外精炼方式，是目前是国内外钢厂比较普遍使用的一种机械搅拌方式，相较其它方法成本优势明显。其最主要设备之一就是搅拌头，插入至铁水中定速旋转，使之表面产生漩涡，通过上端加料系统将原料加入铁水表面，利用动力让铁水与原料产生接触反应，与铁水中的有害元素形成化合物上浮到表面，进而达到脱S、脱Si、脱P的目的，由于KR法只单纯利用搅拌动力，无其它辅助气体或加热来增进处理效果，故KR法处理率的高低最主要取决于搅拌头。

图1为传统搅拌头，内部钢结构，连接管（1）下部 均匀分布4个搅拌叶片（2），连接管（1）与搅拌叶片（2）具有金属内芯，外表层为耐火材料。搅拌叶片为长方体，正面为搅拌时推动铁水的一面（2.1），是铅直面；背面为搅拌时背向叶片旋转的一面（2.2），是倾斜面；叶片外端为侧面（2.3），是铅直面，叶片顶部（2.4）为平面。

传统搅拌头侧面（2.3）为铅直面，在搅拌旋转时，不利于铁水往下运动，则往上运动能力也弱，会导致铁水罐最底部的铁水不能完全上浮，形成盲区，最终影响处理效果。

技术实现要素：

本实用新型的目的是提供一种提高铁水处理能力的搅拌头结构，提高搅拌效果，消除钢水搅拌盲区，提高铁水处理效果。

本实用新型解决上述问题所采用的技术方案为：一种提高铁水处理能力的搅拌头结构，包括连接杆和设置在连接杆下方的由搅拌叶组成的搅拌主体，搅拌叶为方块结构，搅拌叶朝外的侧面为由下往上倾斜的倾斜面，倾斜角度β为5°～10°。

较合理的设置是，所述搅拌叶的正面为搅拌时推动铁水的一面，是铅直面；背面为搅拌时背向旋转方向的一面，是倾斜面；叶片顶面为平面。

优选地，所述背面倾斜角度α为2°～10°。

与现有技术相比，本实用新型的优点在于：提供了一种改进的搅拌头结构，能够促进铁水搅拌均匀，提高铁水处理效率，并提高处理能力。

附图说明

图1为现有搅拌头的结构示意图；

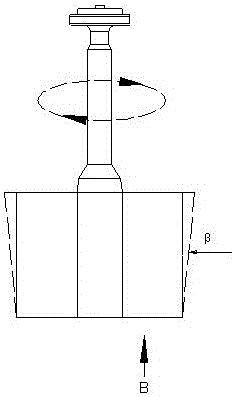

图2为本实用新型实施例的搅拌头的正视图；

图3为图2所示结构的B向视图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图2和3所示，本实施例中的搅拌头结构，包括连接杆1和设置在连接杆1下方的由搅拌叶2组成的搅拌主体，搅拌叶2为方块结构，搅拌叶2朝外的侧面2.3为由下往上倾斜的倾斜面，倾斜角度β为5°～10°。

搅拌叶2的正面2.1为搅拌时推动铁水的一面，是铅直面；背面2.2为搅拌时背向旋转方向的一面是倾斜面，背面倾斜角度α为2°～10°；叶片顶面2.4为平面。

上述改进的搅拌头结构能够促进铁水搅拌均匀，提高铁水处理效率，并提高处理能力。

除上述实施例外，本实用新型还包括有其他实施方式，凡采用等同变换或者等效替换方式形成的技术方案，均应落入本实用新型权利要求的保护范围之内。
