一种用于生产镀硫化砷产品的蒸镀设备的制作方法

本实用新型涉及薄膜生产设备技术领域，尤其涉及到一种用于生产镀硫化砷产品的蒸镀设备。

背景技术：

镀硫化砷，是目前的新兴产品，该产品在装饰材料市场上备受客户欢迎，目前国内极少有厂家可以生产，有的那些厂家，也是到国外定制特定的设备来生产，该种设备能加工的品种比较单一（只能镀硫化砷），设备价格也比较贵（至少每台要几百万），由于目前该产品还是新兴产品，客户需求量也不是很多，如果整台机只做硫化砷，则对设备的利用率造成很大的浪费。现有的镀铝产品其加热是用蒸发舟加热，只能在1500℃以下，蒸镀的是丝状的铝丝，如果想蒸镀块状的硫化砷，第一，蒸发舟材质不行，达不到所需的温度；第二，蒸发舟形状不行，面积太小，不适应块状的硫化砷，如果减少硫化砷的体积，又造成加工时间太少。有鉴于此，对于如何寻找到一种结构简单、能够有效稳定地生产镀硫化砷产品且又能充分利用现有镀铝设备的蒸镀设备结构就显得尤为重要。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种结构简单、能够有效稳定地生产镀硫化砷产品且又能充分利用现有镀铝设备的用于生产镀硫化砷产品的蒸镀设备。

为实现上述目的，本实用新型所提供的技术方案为：一种用于生产镀硫化砷产品的蒸镀设备，其包括两排带电的铜电极，其特征在于：还包括设置于两排带电的所述铜电极之间并与其电性相连的钼合金蒸镀基座，其中所述钼合金蒸镀基座呈连续的块状方式进行布置。

优选地，所述钼合金蒸镀基座为通过长条状的钼合金连续折弯形成的。

与现有技术相比，本方案可以在原有的设备上，寻找适应现有设备的蒸发载体，并改装设备，使能在简单的拆装情况下，灵活安装不同的蒸发载体，使既可以镀传统的产品铝，又可蒸镀新产品硫化砷，合理利用现有的设备，又可创造更多的效益。

附图说明

图1为现有的薄膜镀铝生产结构设备结构示意图。

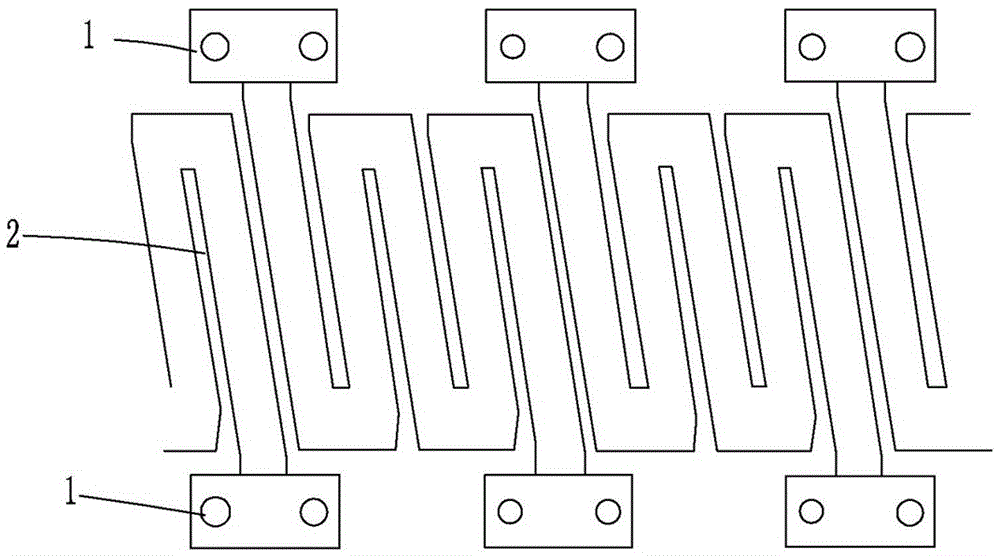

图2为本实用新型的结构示意图。

图中：1-铜电极，2-钼合金蒸镀基座。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明：

参见附图2所示，本实施例所述的一种用于生产镀硫化砷产品的蒸镀设备，其包括两排带电的铜电极1，此外还包括设置在两排带电的铜电极1之间并与其电性相连的钼合金蒸镀基座2，其中钼合金蒸镀基座2呈连续的块状方式进行布置。

为了加快整个镀膜作业效率，本实施例中的钼合金蒸镀基座2为通过长条状的钼合金连续折弯形成的。

以上所述之实施例子只为本实用新型之较佳实施例，并非以此限制本实用新型的实施范围，故凡依本实用新型之形状、原理所作的变化，均应涵盖在本实用新型的保护范围内。
