磨边机的制作方法

本实用新型涉及不锈钢餐具生产设备领域，具体涉及一种用于不锈钢餐刀加工的磨边机。

背景技术：

不锈钢是由铁铬合金再掺入其他一些微量元素而制成的。由于其金属性能良好，并且比其他金属耐锈蚀，制成的器皿美观耐用。因此，越来越多的被用来制造餐具，不锈钢餐具逐渐进入广大家庭。随着生活水平的提高，人们对不锈钢餐具质量的要求越来越高。

不锈钢餐刀是一种重要的不锈钢餐具。不锈钢餐刀的生产一般都是通过模具冲压形成坯件，然后将头端侧部进行倒角形成尖锐的切割部，切割部会有毛边，这种毛边需要经过打磨才能够不会使人割伤。现在的工艺中，仍然有许多是利用人工进行打磨，这种方式不仅工作效率不高，打磨的质量也参差不齐。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述问题，提供一种适用于不锈钢餐刀的磨边机，结构简单，具有工作效率高、打磨效果好的优点。

为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：

一种磨边机，包括机体，所述机体的上端设有输送不锈钢餐刀切割部的驱动机构和输送不锈钢餐刀刀柄部的从动机构，所述驱动机构和从动机构平行设置，所述驱动机构由上压座和下压座组成，所述上压座和下压座均由主动辊轮、从动辊轮和压带组成，所述从动机构的上端设有一排滚轮，所述滚轮的上端面所在的水平位置与下压座中压带所在的水平位置相配合，所述上压座远离的从动机构的两端对称设有两个升降座，两个所述升降座之间设有用于打磨的砂带机构，所述砂带机构的两端设有调高装置。

进一步地，所述下压座的长度大于上压座的长度。

进一步地，所述从动机构的长度与下压座的长度相等。

进一步地，所述升降座呈L型结构，通过设于机体内的升降组件做升降运动。

进一步地，所述机体侧部位于出口处设有下料滑板。

本实用新型的有益效果是：

本实用新型提供的磨边机结构简单，利用上压座和下压座对不锈钢餐刀进行有效夹持，不锈钢餐刀的切割部在夹持过程中经砂带机构打磨，刀柄部利用从动机构进行支撑输送，具有工作效率高、打磨效果好的优点。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型所述磨边机的结构示意图；

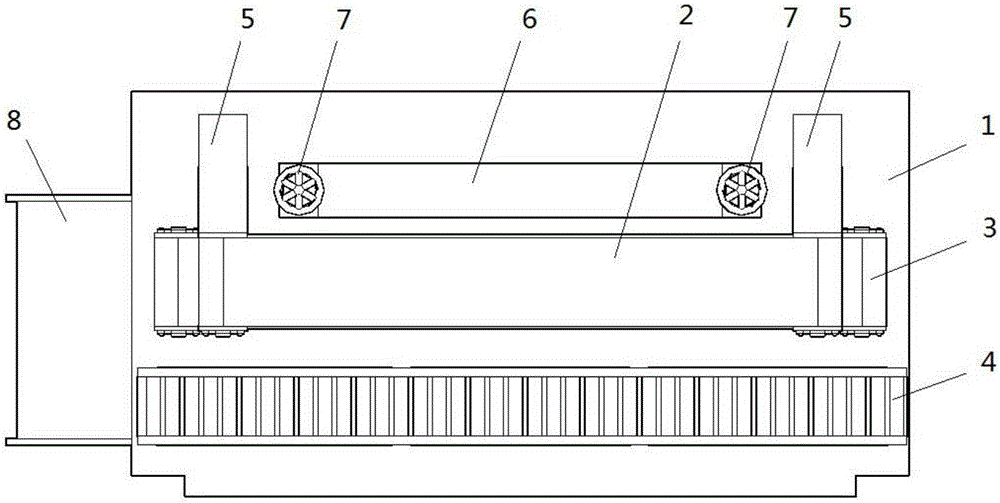

图2为本实用新型所述磨边机的俯视结构示意图；

附图中，各标号所代表的部件列表如下：

1-机体，2-上压座，3-下压座，4-从动机构，5-升降座，6-砂带机构，7-调高装置，8-下料滑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-2所示，本实用新型为一种磨边机，包括机体1，机体1的上端设有输送不锈钢餐刀切割部的驱动机构和输送不锈钢餐刀刀柄部的从动机构4，驱动机构和从动机构4平行设置，驱动机构由上压座2和下压座3组成，上压座2和下压座3均由主动辊轮、从动辊轮和压带组成，从动机构4的上端设有一排滚轮，滚轮的上端面所在的水平位置与下压座3中压带所在的水平位置相配合，上压座2远离的从动机构4的两端对称设有两个升降座5，两个升降座5之间设有用于打磨的砂带机构6，砂带机构6的两端设有调高装置7。

其中，下压座3的长度大于上压座2的长度。

其中，从动机构4的长度与下压座3的长度相等。

其中，升降座5呈L型结构，通过设于机体1内的升降组件做升降运动。

其中，机体1侧部位于出口处设有下料滑板8。

本实施例的一个具体应用为：本实施例提供的磨边机结构简单，利用上压座2和下压座3对不锈钢餐刀进行有效夹持，不锈钢餐刀的切割部在夹持过程中经砂带机构6打磨，刀柄部利用从动机构进行支撑输送，具有工作效率高、打磨效果好的优点；砂带机构6根据需要进行高度调整，另外，对于两侧端面均设有倒角的不锈钢餐刀，砂带机构6也可以设置双层砂带，以便对两侧同时打磨。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料过着特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
