用于钣金加工的自动除尘打磨生产线的制作方法

本实用新型属于钣金加工领域，涉及打磨工序，尤其是一种用于钣金加工的自动除尘打磨生产线。

背景技术：

钣金件在打磨的过程中会产生废屑，费屑不仅污染车间环境，而且对操作工的身体健康构成威胁。目前，尚没有好的处理方法。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供一种用于钣金加工的自动除尘打磨生产线，在打磨的过程中，费屑随即被工作台吸走，避免污染环境。

本实用新型解决技术问题所采用的技术方案是：

一种用于钣金加工的自动除尘打磨生产线，包括工作台、收集斗、风机及排风管道，在工作台的底面均匀对称安装多个收集斗，在多个收集斗的下方连通连接一横向的排风管道，该排风管道连接风机，在工作台上均匀对称制有多个通风孔。

而且，所述通风孔制在工作台的中部或前后两侧或遍布工作台，根据钣金件的结构而定。

而且，在工作台的上方通过支架安装照明灯管。

本实用新型的优点和积极效果是：

本生产线在工作台上制有通风孔，在工作台下方连接料斗及排风管道，随时将打磨过程中产生的废屑抽走，保持工作台干净整洁，避免环境污染，保障操作工的健康。

附图说明

图1为本实用新型的主视图；

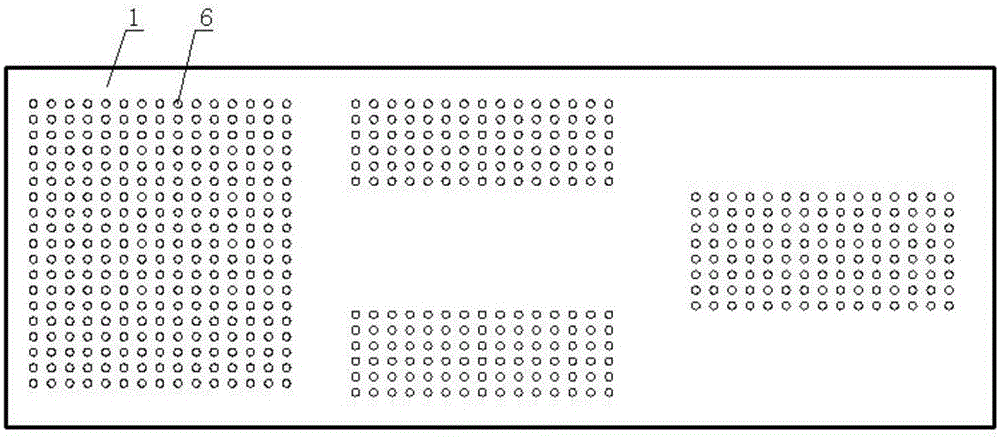

图2为图1中工作台的俯视图。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。

一种用于钣金加工的自动除尘打磨生产线，包括工作台1、收集斗2、风机4、及排风管道3，在工作台的底面均匀对称安装多个收集斗，在多个收集斗的下方连通连接一横向的排风管道，该排风管道连接风机。在工作台上均匀对称制有多个通风孔6。

所述的通风孔可以排列在工作台的中部或前后两侧或遍布工作台，根据钣金件的结构而定。

在工作台的上方通过支架安装照明灯管5。

在打磨过程中产生的废屑通过通风孔吸入到料斗内，再通过排风管道排到室外。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
