一种回水装置的制作方法

本实用新型涉及模具技术领域，具体涉及一种回水装置。

背景技术：

回水箱通常用于模具技术领域，为已加工完成的产品进行冷却使其达到一定的温度要求，现有的回水箱一般不设有泄压排气孔、玻璃面板，且回水箱排气口的设计也较为简单，现有的回水箱存在以下一些弊端：回水箱压力过高容易引起气压反压到模具冷却终端；使用者无法直观的看到各个回水管的回水状况以及是否发生堵塞；高温水蒸气容易直接喷到外面而影响周边环境。因此，本实用新型亟需提供一种新型的回水装置从而更好地用于模具加工技术领域。

技术实现要素：

本实用新型的一个目的是提出一种用于防止回水箱压力过高时引起气压反压到模具冷却终端的回水装置。

本实用新型的另一个目的是提出一种能够直观的看到各个回水管的回水状况和是否发生堵塞的回水装置。

为达此目的，本实用新型采用以下技术方案：

一种回水装置，包括回水箱和漏斗，所述回水箱通过排气管与所述漏斗连通，所述回水箱的顶部还设有多个泄压排气孔，用于防止所述回水箱压力过高时引起气压反压到模具冷却终端。

作为本实用新型的一个优选方案，所述回水箱上设有观察窗，用于观察各个回水管的回水状况以及是否发生堵塞。

作为本实用新型的一个优选方案，所述观察窗为玻璃面板。

作为本实用新型的一个优选方案，所述回水箱的一侧面至少部分为所述玻璃面板。

作为本实用新型的一个优选方案，所述漏斗内设有第一挡板和第二挡板，所述第一挡板所在平面高于所述第二挡板所在平面。

作为本实用新型的一个优选方案，所述回水箱的顶部通过所述排气管与所述漏斗的底部相连。

作为本实用新型的一个优选方案，所述回水箱的顶部连接有多个回水管连接头。

作为本实用新型的一个优选方案，所述回水箱的底部连接有排水管，所述排水管连接有回水总管。

作为本实用新型的一个优选方案，所述玻璃面板的厚度在9mm到11mm之间。

作为本实用新型的一个优选方案，所述玻璃面板的长度为400mm，宽度为300mm。

本实用新型的有益效果为：

本实用新型的回水装置在回水箱的顶部设有多个泄压排气孔，从而避免了回水箱压力过高时引起气压反压到模具冷却终端；回水箱上还设有玻璃面板，能够观察各个回水管的回水状况以及是否发生堵塞；回水箱排气口采用迂回设计，避免了高温水蒸气直接喷到外面而影响周边环境。

附图说明

图1是本实用新型优选实施例提供的回水装置的结构示意图；

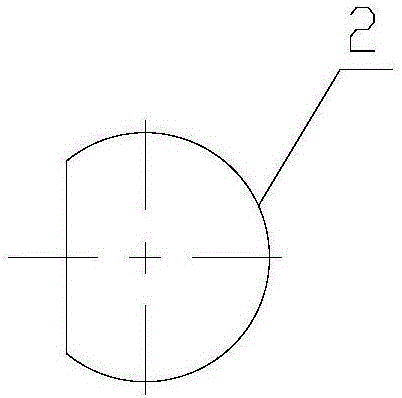

图2是本实用新型优选实施例提供的第一挡板的俯视图；

图3是本实用新型优选实施例提供的第二挡板的俯视图；

图4是本实用新型优选实施例提供的漏斗的俯视图；

图5是本实用新型优选实施例提供的回水箱的俯视图。

图中标记为：

1、漏斗；2、第一挡板；3、第二挡板；4、排气管；5、回水管连接头；6、回水箱；7、排水管；8、玻璃面板。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

优选实施例：

本优选实施例提供一种回水装置。如图1至图5所示，回水装置包括回水箱6和漏斗1。所述回水箱6的顶部通过所述排气管4与所述漏斗1的底部相连。所述回水箱6的顶部连接有多个回水管连接头5，优选为均匀分布的12个回水管连接头5，回水管连接头5用于连接各路回水管，所述回水箱6的底部连接有排水管7，所述排水管7连接有回水总管。

所述回水箱6的顶部还设有多个泄压排气孔，具体数量可根据实际使用需求进行设置，泄压排气孔用于防止所述回水箱6压力过高时引起气压反压到模具冷却终端，解决了现有的回水箱容易引起气压反压到模具冷却终端的问题。

所述回水箱6上设有观察窗，用于观察各个回水管的回水状况以及是否发生堵塞。本实施例中，所述观察窗为玻璃面板8，优选为有机玻璃面板，该玻璃面板设置在回水箱6的一侧面上，玻璃面板8的厚度在9mm到11mm之间，优选为10mm，玻璃面板8的长度为400mm，宽度为300mm。通过设置玻璃面板8，能够直观的看到各个回水管的回水状况以及回水管是否发生堵塞，以便于出现问题时尽快处理，解决了现有的回水箱无法直接观察容易导致回水装置故障的问题。玻璃面板8的厚度以及大小均可根据实际使用需求进行设置，可以在回水箱6的一侧面上全部都设有玻璃面板8，也可以是一小块面积上设有玻璃面板8，能够实现方便观察的目的即可。

所述漏斗1内设有第一挡板2和第二挡板3，所述第一挡板2所在平面高于所述第二挡板3所在平面。第一挡板2和第二挡板3均是一个圆的优弧所形成的板状结构，第一挡板2的优弧与漏斗1的弧面相贴合，第二挡板3与第一挡板2相对设置，其与漏斗1的另一侧的弧面相贴合。通过漏斗1内设置的第一挡板2和第二挡板3组合形成一种迂回结构，从而起到泄气作用，避免高温水蒸气直接喷到外面而影响周边环境。

本实施例的回水装置能够避免回水箱压力过高时引起气压反压到模具冷却终端，能够观察各个回水管的回水状况以及是否发生堵塞，能够避免高温水蒸气直接喷到外面而影响周边环境，解决了现有的回水箱存在的多个问题，使用范围广泛，制造成本较低，适于大范围推广应用。

最后，还需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上是结合附图给出的实施例，仅是实现本实用新型的优选方案而非对其限制，任何对本实用新型的具体实施方式进行修改或者对部分技术特征进行等同替换，而不脱离本实用新型技术方案的精神，均应涵盖在本实用新型请求保护的技术方案范围当中。本实用新型的保护范围还包括本领域技术人员不付出创造性劳动所能想到的任何替代技术方案。
