一种大面积精密扫描喷砂机的制作方法

本发明是一种大面积精密扫描喷砂机，属于喷砂机领域。

背景技术：

在工件生产过程中，一般对工件的表面清理均采用喷砂机进行，通过磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，一般磨料均为砂，现有的喷砂机不能循环使用，在使用过程中，纱一般均会跑出，不仅影响了生产车间的清洁，且很容易对操作人员造成吸入，影响身体健康。

现有技术公开了申请号为：201320851560.9的一种喷砂机，包括底座，底座连接有直筒，直筒内部设有两个上下放置的传动辊，两个传动辊之间通过传送带相连，传送带上均匀分布有多个勺，下部的传动辊连接有电机，电机置于直筒的外部，直筒的上部侧壁连接有斜臂，斜臂灰尘分离器相连，灰尘分离器的底部与抛丸头相连，抛丸头的下部设有倾斜板，倾斜板的一端与直筒的下侧部相通，但是该现有技术不能检测到喷砂机在工作时所作业的对象喷砂覆盖是否全面，无法了解覆盖率，还要通过操作员去检查，浪费了不少时间。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种大面积精密扫描喷砂机，以解决现有不能检测到喷砂机在工作时所作业的对象喷砂覆盖是否全面，无法了解覆盖率，还要通过操作员去检查，浪费了不少时间的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种大面积精密扫描喷砂机，其结构包括调速开关、手孔、微型扫描仪、喷砂机外箱、脚控开关、支撑底座、轮子、传输杆件、框型支架、手把、外箱门扇、置物盘、喷砂头、出砂管、总开关、玻璃窗口，所述调速开关安装在喷砂机外箱顶部，所述脚控开关与喷砂头电连接，所述框型支架下方装有轮子，所述传输杆件焊接于框型支架的上表面，所述手把和框型支架为一体化结构，所述外箱门扇与喷砂机外箱铰链连接，所述置物盘安装在传输杆件上方，所述喷砂头与出砂管通过螺纹连接，所述出砂管安装在喷砂机外箱内侧顶部，所述微型扫描仪的底部安装在喷砂头的表面，所述总开关嵌在喷砂机外箱顶部，所述玻璃窗口嵌在喷砂机外箱表面，所述微型扫描仪包括红外探头、扫描仪主机、数据显示器、复位按钮，所述红外探头安装在扫描仪主机上方并电连接，所述数据显示器嵌在扫描仪主机表面并电连接，所述复位按钮安装在扫描仪主机表面，所述复位按钮与数据显示器电连接。

进一步地，所述手孔嵌在喷砂机外箱表面。

进一步地，所述支撑底座和喷砂机外箱为一体化结构。

进一步地，所述扫描仪主机安装在喷砂头表面。

进一步地，所述物盘的直径为60cm、高度为10cm。

进一步地，所述支撑底座采用铝合金材质，其强度高、塑性好。

进一步地，所述玻璃窗口采用钢化玻璃材质，其抗冲击性非常好。

有益效果

本发明一种大面积精密扫描喷砂机，结构上设有微型扫描仪，通过红外探头和扫描仪主机对作业的对象进行检测并发送数据，可以使操作员时刻了解覆盖率，不用再去检查作业对象，节省时间。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种大面积精密扫描喷砂机的结构示意图；

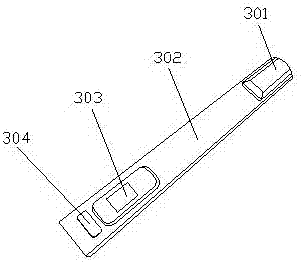

图2为本发明一种大面积精密扫描喷砂机的微型扫描仪的结构示意图。

图中：调速开关-1、手孔-2、微型扫描仪-3、喷砂机外箱-4、脚控开关-5、支撑底座-6、轮子-7、传输杆件-8、框型支架-9、手把-10、外箱门扇-11、置物盘-12、喷砂头-13、出砂管-14、总开关-15、玻璃窗口-16、红外探头-301、扫描仪主机-302、数据显示器-303、复位按钮-304。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1、图2，本发明提供一种大面积精密扫描喷砂机技术方案：其结构包括调速开关1、手孔2、微型扫描仪3、喷砂机外箱4、脚控开关5、支撑底座6、轮子7、传输杆件8、框型支架9、手把10、外箱门扇11、置物盘12、喷砂头13、出砂管14、总开关15、玻璃窗口16，所述调速开关1安装在喷砂机外箱4顶部，所述脚控开关5与喷砂头13电连接，所述框型支架9下方装有轮子7，所述传输杆件8焊接于框型支架9的上表面，所述手把10和框型支架9为一体化结构，所述外箱门扇11与喷砂机外箱4铰链连接，所述置物盘12安装在传输杆件8上方，所述喷砂头13与出砂管14通过螺纹连接，所述出砂管14安装在喷砂机外箱4内侧顶部，所述微型扫描仪3的底部安装在喷砂头13的表面，所述总开关15嵌在喷砂机外箱4顶部，所述玻璃窗口16嵌在喷砂机外箱4表面，所述微型扫描仪3包括红外探头301、扫描仪主机302、数据显示器303、复位按钮304，所述红外探头301安装在扫描仪主机302上方并电连接，所述数据显示器303嵌在扫描仪主机302表面并电连接，所述复位按钮304安装在扫描仪主机302表面，所述复位按钮304与数据显示器303电连接，所述手孔2嵌在喷砂机外箱4表面，所述支撑底座6和喷砂机外箱4为一体化结构，所述扫描仪主机302安装在喷砂头13表面，所述物盘12的直径为60cm、高度为10cm，所述支撑底6座采用铝合金材质，其强度高、塑性好，所述玻璃窗口16采用钢化玻璃材质，其抗冲击性非常好。

本专利所说的调速开关1采用电子电路或微处理芯片去改变电机的级数、电压、电流、频率等方法控制电机的转速，以使电机达到较高的使用性能的一种电子开关，对交流电机而言，调速方式有：电感式调速，抽头式调速，电容式调速，可控硅调速，变频式调速，所述复位按钮304是主板上的插接线的插接对象之一，手按下时它发生短路，松开后又恢复开路，瞬间的短路就会让计算机重启，简单的说就是一个重启按钮，简单来说就是一种可以自动复位的开关，复位开关可以是圆柱形，也可以是方形等，在外形上它和普通的开关没有什么区别，但在功能上有所不。

在进行使用时将支撑底座6、框型支架9和传输杆件8安装在合适的位置上，打开总开关15，调节调速开关1，将要作业的物件放在置物盘12上，通过喷砂头13出砂，扫描仪主机302安装在喷砂头13表面，通过红外探头301检测物件，通过扫描仪主机302把数据传送到数据显示器303，以便操作员观察，物件的喷砂覆盖率，按下复位按钮304使数据显示器303清零。

本发明解决了不能检测到喷砂机在工作时所作业的对象喷砂覆盖是否全面，无法了解覆盖率，还要通过操作员去检查，浪费了不少时间的问题，本发明通过上述部件的互相组合，结构上设有微型扫描仪，通过红外探头和扫描仪主机对作业的对象进行检测并发送数据，可以使操作员时刻了解覆盖率，不用再去检查作业对象，节省时间，具体如下所述:

所述微型扫描仪3包括红外探头301、扫描仪主机302、数据显示器303、复位按钮304，所述红外探头301安装在扫描仪主机302上方并电连接，所述数据显示器303嵌在扫描仪主机302表面并电连接，所述复位按钮304安装在扫描仪主机302表面，所述复位按钮304与数据显示器303电连接。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
