一种肥料发酵翻抛机的制作方法

本实用新型涉及肥料生产技术领域，更具体地说，特别涉及一种肥料发酵翻抛机。

背景技术：

目前，我国普遍采用以畜禽粪便等有机废料作为主要原料加工肥料。在发酵生产有机肥料的过程中，发酵翻抛机是重要的设备之一。现有的发酵翻抛机中翻料装置的结构多采用连杆机构带动翻抛抓来实现翻抛功能，结构比较复杂，成本高。为此，有必要设计一种结构简单、成本低的肥料发酵翻抛机。

技术实现要素：

本实用新型的目的在于提供一种结构简单、成本低的肥料发酵翻抛机。

为了达到上述目的，本实用新型采用的技术方案如下：

一种肥料发酵翻抛机，包括两侧的导轨，两个导轨设于一槽体的两侧，设于每个导轨上的行走装置，安装于两个行走装置之间的横板，设于横板上的至少一个电机，安装于横板一侧的电控箱，以及设于横板下端的翻料装置，所述翻料装置包括搅拌轴和叶轮，所述搅拌轴的上端通过联轴器与电机的输出轴连接，所述叶轮倾斜的安装于搅拌轴的下端。

优选地，所述行走装置包括机架、从动滚轮、从动轴、主动滚轮和主动轴，每个导轨上均设有从动滚轮和主动滚轮，所述机架设于每个导轨的从动滚轮和主动滚轮上，所述从动轴连接相邻的两个从动滚轮，所述主动轴连接相邻的两个主动滚轮。

优选地，所述横板上设有两个电机，所述横板下端设有两个与电机输出轴连接的翻料装置，且两个电机的转动方向相反。

与现有技术相比，本实用新型的优点在于：本实用新型采用倾斜的叶轮来实现翻抛，结构简单、使用方便，同时通过可移动式的结构，使肥料的翻抛更加方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下， 还可以根据这些附图获得其他的附图。

图1是本实用新型所述肥料发酵翻抛机的结构示意图。

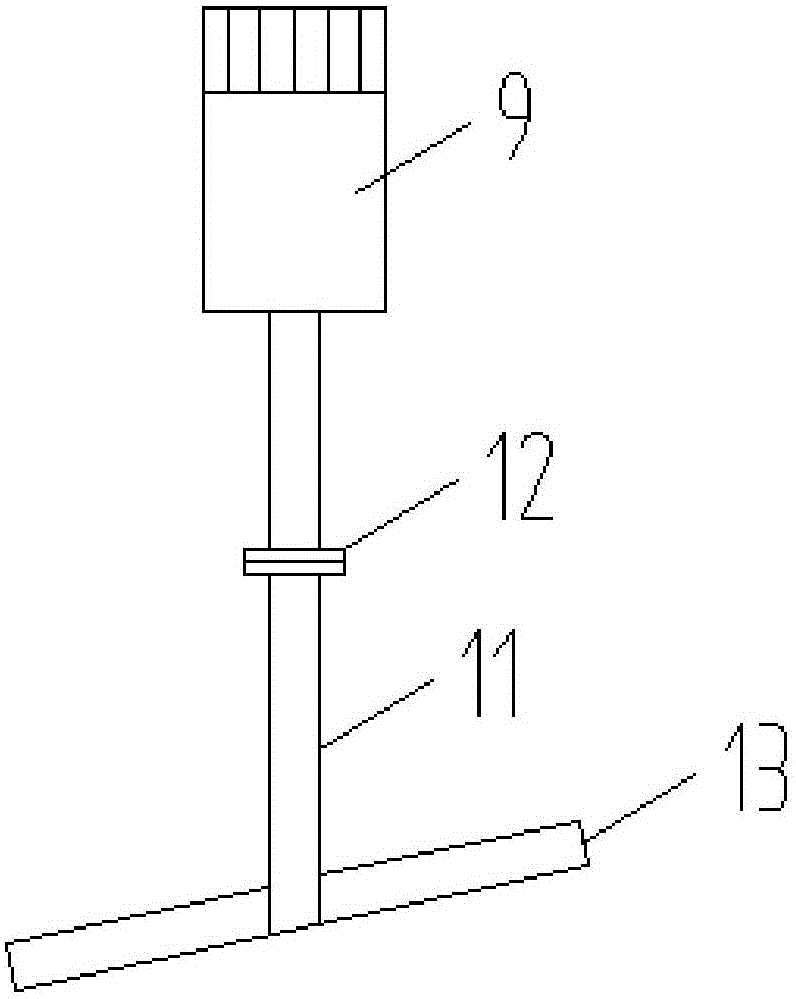

图2是本实用新型所述肥料发酵翻抛机中翻料装置的结构示意图。

附图标记说明：1、导轨，2、机架，3、槽体，4、从动滚轮，5、从动轴，6、横板，7、主动滚轮，8、主动轴，9、电机，10、电控箱，11、搅拌轴，12、联轴器，13、叶轮。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1和图2所示，本实用新型提供一种肥料发酵翻抛机，包括两侧的导轨1，两个导轨1设于一槽体3的两侧，设于每个导轨上的行走装置，安装于两个行走装置之间的横板6，设于横板6上的至少一个电机9，安装于横板6一侧的电控箱10，以及设于横板6下端的翻料装置，所述翻料装置包括搅拌轴11和叶轮13，所述搅拌轴11的上端通过联轴器12与电机9的输出轴连接，所述叶轮13倾斜的安装于搅拌轴11的下端。

具体的，本实用新型中的行走装置包括机架2、从动滚轮4、从动轴5、主动滚轮7和主动轴8，每个导轨1上均设有从动滚轮4和主动滚轮7，所述机架2设于每个导轨1的从动滚轮4和主动滚轮7上，所述从动轴5连接相邻的两个从动滚轮4，所述主动轴8连接相邻的两个主动滚轮7。主要在主动轴8的一端设有驱动电机来实现驱动。

作为优选，所述横板6上设有两个电机9，所述横板6下端设有两个与电机9输出轴连接的翻料装置，且两个电机9的转动方向相反。

本实用新型的工作原理为，在使用时，通过电控箱10控制，行走装置使横板6移动至任意一处，启动电机9，在倾斜的叶轮13作用下，实现对槽体3内肥料的翻抛，由于两个电机9的转动方向相反，可更好的实现肥料的翻抛。

由于本实用新型采用倾斜的叶轮来实现翻抛，其结构简单、使用方便，同时通过可移动式的结构，使肥料的翻抛更加方便。

虽然结合附图描述了本实用新型的实施方式，但是专利所有者可以在所附权利要求的范围之内做出各种变形或修改，只要不超过本实用新型的权利要求所描述的保护范围，都应当在本实用新型的保护范围之内。
