一种预应力玻璃均质炉的制作方法

本实用新型是一种预应力玻璃均质炉，属于对钢化玻璃进行防自爆处理的均质炉运行的改进。

背景技术：

钢化玻璃内部的非玻璃体物质 ( 如 ：硫化镍 ) 微粒是导致钢化玻璃自爆的最主要因素，这种物质由生产玻璃的原材料中的杂质带入玻璃。一些硫化镍微粒经过一段时间它的晶体结构从α状态转变到β状态，在这个转变过程中，硫化镍微粒的体积产生较大程度的膨胀。这个体积膨胀过程形成钢化玻璃强大的内应力，造成钢化玻璃自爆。

对钢化玻璃进行二次加热并退火的均质处理(又称热浸处理)是公认的解决自爆问题的有效方法。将钢化玻璃再次加热到 290-300 摄氏度左右并保温一定时间后缓慢降温，使钢化玻璃中的硫化镍颗粒在均质处理中完成晶相转变，让可能自爆的玻璃在工厂内提前破碎。此方法可以有效降低钢化玻璃出厂后的自爆率，提高成品率，减小因自爆而产生的交通运输、安装及对后续工序返工产生的影响。目前国内主要是采用强制对流型电加热热浸炉来处理钢化玻璃。依靠电热丝产生的热空气加热玻璃，加热元件布置在风道中，经风机吹出的空气在风道中被加热后进入炉内，这种方式可防止发热元件热辐射和热传导对玻璃的影响，避免产生玻璃加热不均匀的现象。

现有技术的钢化玻璃均质炉，大多是通过人工控制其开启或关闭，浪费人力资源。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种预应力玻璃均质炉，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种预应力玻璃均质炉，包括均质炉、控制器和玻璃运载车，所述均质炉内部设置有行走轨道，所述玻璃运载车放置在行走轨道上，所述控制器设置在均质炉表面，所述控制器由中央处理器、储存器以及均质炉开关控制单元构成，所述均质炉的右侧设置有红外发射器以及红外接收器；所述红外发射器的输出端与中央处理器的输入端连接，所述红外接收器的输出端与中央处理器的输入端连接，所述中央处理器的输出端与均质炉开关控制单元的输入端连接，所述均质炉开关控制单元的输出端与均质炉的输入端连接。

进一步地，所述设置在均质炉内部的行走轨道设置有两条。

进一步地，所述红外发射器和红外接收器对称的布置在均质炉的右侧，所述红外发射器和红外接收器的垂直高度相同，所述红外发射器和红外接收器的水平位置相同。

进一步地，所述中央处理器与储存器双向连接。

进一步地，所述放置在行走轨道上的玻璃运载车至少设置有一个。

进一步地，所述均质炉开关控制单元是一种用于控制均质炉工作状态的控制元件。

本实用新型的有益效果：本实用新型的一种预应力玻璃均质炉，通过设置红外发射器和红外接收器，当玻璃运载车通过红外发射器和红外接收器之间时，中央处理器会通过控制均质炉开关控制单元进而控制均值炉工作，对玻璃运载车上的玻璃热浸处理，避免了人工操作的繁琐，具有结构简单、使用安全，提高产能，保证质量等优点。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种预应力玻璃均质炉的结构示意图；

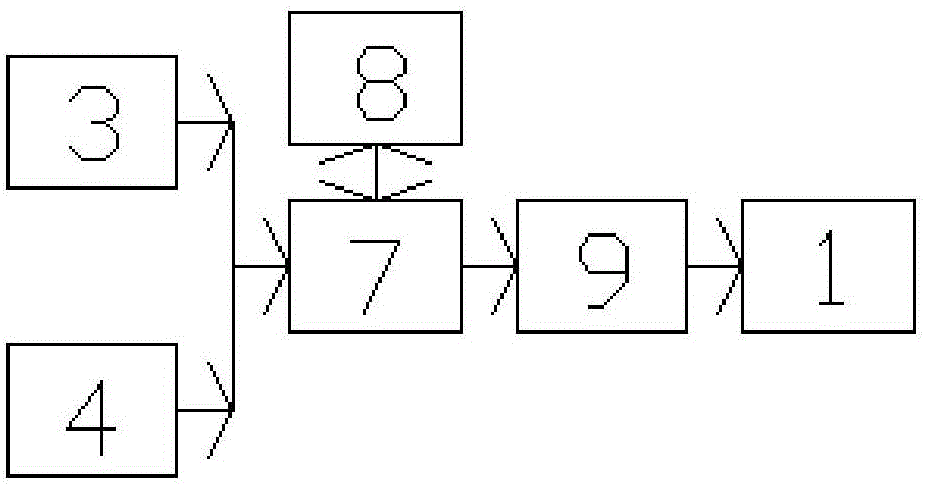

图2为本实用新型一种预应力玻璃均质炉的原理框图；

图中： 1-均质炉、2-控制器、3-红外发射器、4-红外接收器、5-行走轨道、6-玻璃运载车、7-中央处理器、8-储存器、9-均质炉开关控制单元。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1和图2，本实用新型提供一种技术方案：一种预应力玻璃均质炉，包括均质炉1、控制器2和玻璃运载车6，均质炉1内部设置有行走轨道5，玻璃运载车6放置在行走轨道5上，控制器2设置在均质炉1表面，控制器2由中央处理器7、储存器8以及均质炉开关控制单元9构成，均质炉1的右侧设置有红外发射器3以及红外接收器4。

红外发射器3的输出端与中央处理器7的输入端连接，红外接收器4的输出端与中央处理器7的输入端连接，中央处理器7的输出端与均质炉开关控制单元9的输入端连接，均质炉开关控制单元9的输出端与均质炉1的输入端连接，中央处理器7与储存器8双向连接。

设置在均质炉1内部的行走轨道5设置有两条，红外发射器3和红外接收器4对称的布置在均质炉1的右侧，红外发射器3和红外接收器4的垂直高度相同，红外发射器3和红外接收器4的水平位置相同，放置在行走轨道5上的玻璃运载车6至少设置有一个，均质炉开关控制单元9是一种用于控制均质炉1工作状态的控制元件。

通过设置红外发射器3和红外接收器4，当玻璃运载车6通过红外发射器3和红外接收器4之间时，红外发射器3发射的红外线被阻挡，此时对面的红外接收器4接收不到红外线，当玻璃运载车6通过后，红外接收器4重新接收到红外线，光电信号的一次被阻和重新接收的过程会传输至中央处理器7中，中央处理器7记录一次处理完成，当光电信号的一次被阻时，中央处理器7会通过控制均质炉开关控制单元9进而控制均值炉1工作，对玻璃运载车6上的玻璃热浸处理，避免了人工操作的繁琐，具有结构简单、使用安全，提高产能，保证质量等优点。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
