一种车载摄像头调中心夹具的制作方法

本实用新型涉及车载摄像头技术领域,具体涉及一种车载摄像头调中心夹具。

背景技术：

摄像头作为一种视频输入设备，被广泛的运用于手机，电脑，安防，无人机等实时监控或视频，影像传输等方面，而伴随着汽车的逐渐普及，在汽车电子技术和安防技术飞速发展的今天，车载摄像头成了交通安全不可缺少的硬件。在车载摄像头的生产过程中，需要把摄像头的镜头模组、PCB或FPC等零配件组装到一起。现有的组装操作大都是通过人工进行，而在多个零配件的多次组装过程中，会形成叠加公差，叠加公差过大会造成摄像头的成像画面中心位置发生偏离的问题，再加上不同操作人员的技术与熟练程度不一，导致不同产品个体的质量良莠不齐，无法保证产品的良品率。

技术实现要素：

为了解决上述问题，本实用新型提供了一种能有效解决车载摄像头组装过程中摄像头中心偏移问题的车载摄像头调中心夹具。

本实用新型采用如下方案实现：

一种车载摄像头调中心夹具，包括底座、可转动连接于底座一端的基板、设置在基板上的X轴机构、设置在X轴机构上的Y轴机构、设置在基板上的Z轴机构，以及用于固定产品的装夹组件；所述装夹组件包括设置于Y轴机构上的用于固定PCB的下模块，以及设置于Z轴机构上的用于固定镜头组的上模块，且所述上模块位于下模块上方的对应位置处；所述Z轴机构包括固定在基板上的支撑座、设置于支撑座上的支架、竖直设置于支架上的齿条、可移动连接于齿条上的移动块，以及设置在移动块上的用于调节移动块位置的Z轴旋钮；所述上模块固定于移动块上。

进一步的，所述X轴机构包括可移动连接于基板上的滑块、以及与滑块连接的用于驱动滑块沿X轴方向移动的X轴丝杆，在X轴丝杆上还设置有用于扭转X轴丝杆的X轴旋钮。

进一步的，所述Y轴机构包括可移动连接在X轴机构滑块上的支撑板，以及与支撑板连接的用于驱动支撑板沿Y轴方向移动的Y轴丝杆，在Y轴丝杆上还设置有用于扭转Y轴丝杆的Y轴旋钮；所述下模块固定在支撑板上。

进一步的，所述滑块与X轴丝杆经由连接块连接。

进一步的，所述上模块设置有一用于固定产品的固定部。

对照现有的技术，本实用新型具有以下有益效果：

本实用新型的装夹组件的上模块和下模块分别设置于Z轴机构和Y轴机构上，下模块可在X轴机构和Y轴机构的配合下移动，从而调节固定在上模块和下模块上的镜头组和PCB的相对位置，使车载摄像头组装时的定位更加精确，避免了因叠加公差造成的成像中心偏离的问题，提高了产品的质量，保证了良品率。

附图说明

图1为本实用新型提供的一种车载摄像头调中心夹具一实施例的结构示意图。

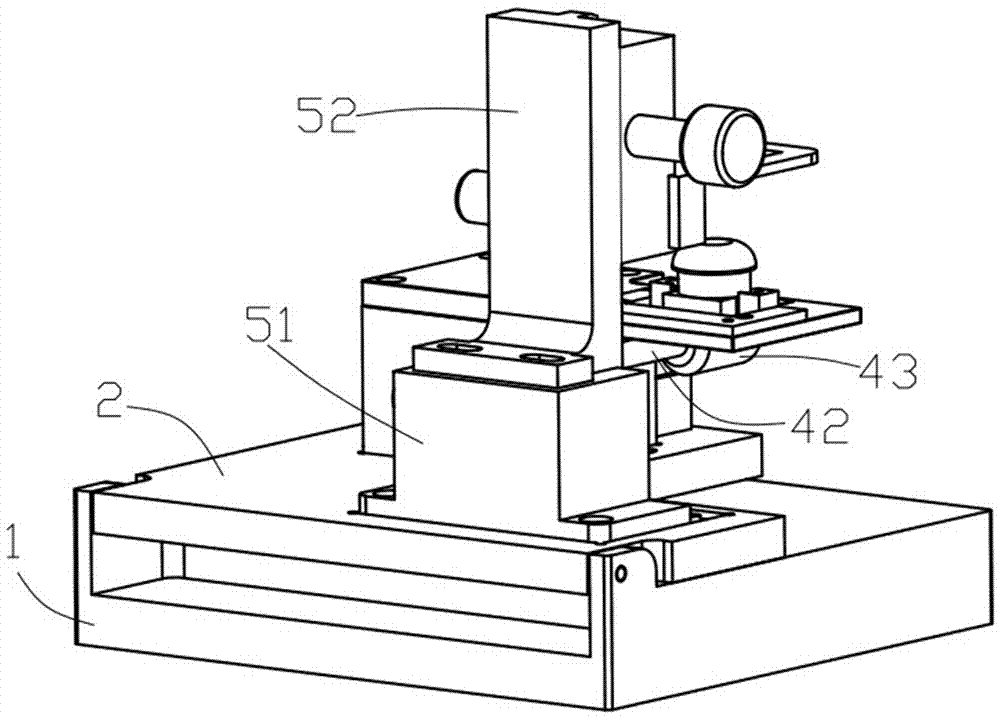

图2为本实施例的另一角度示意图。

具体实施方式

为便于本领域技术人员理解本实用新型，下面将结合具体实施例和附图对本实用新型作进一步详细描述。

参照图1和图2，本实用新型提供的一种车载摄像头调中心夹具包括底座1、可转动连接于底座一端的基板2、设置在基板上的X轴机构3、设置在X轴机构3上的Y轴机构4、设置在基板上的Z轴机构5，以及用于固定产品的装夹组件6。基板2可以相对底座1进行翻转。其中，装夹组件6包括下模块61和上模块62，上模块61设置在Z轴机构5上，下模块设置在Y轴机构4上，且上模块位于下模块上方的对应位置处。在上模块62处设有用于放置产品组件的固定部63。

Z轴机构5包括固定在基板2上的支撑座51、设置在支撑板上的支架52，竖直设置在支架上的齿条53、可移动连接在齿条上的移动块54，在移动块上还设置有用于调节移动块在Z轴方向上的位置的Z轴旋钮55。装夹组件6的上模块62固定在移动块54上。具体实施时，移动块通过设置在内部的齿轮与齿条连接，而Z轴旋钮与齿轮连接，当旋转Z轴旋钮时，移动块可沿Z轴方向移动，进而带动上模块沿Z轴方向移动。

X轴机构3包括可移动连接于基板上的滑块31，以及和滑块连接的X轴丝杆32，在X轴丝杆上还设置有用于扭转X轴丝杆的X轴旋钮33。滑块和X轴丝杆之间通过连接块34连接，当旋转X轴旋钮时，X轴丝杆转动，带动滑块沿X轴方向移动。

Y轴机构4包括可移动连接在X轴机构滑块31上的支撑板41，以及与支撑板连接的Y轴丝杆42，在Y轴丝杆上还设置有用于扭转Y轴丝杆的Y轴旋钮43。当扭转Y轴旋钮时，Y轴丝杆转动，进而带动支撑板沿Y轴方向移动。装夹组件的下模块固定在Y轴机构的支撑板上。

为使本领域工作人员更加清晰地理解本实用新型，下面对本实用新型的具体工作过程做一个阐述。装夹组件6的下模块61用于放置PCB或FPC，上模块62用于放置镜头组，本实施例采用了PCB。首先将PCB FPC放置到装夹组件6的下模块61处，接着将镜头组放置到上模块的固定部处，随后扭动Z轴旋钮55，使上模块62沿接近下模块的方向移动，也即向下移动，直至镜头组与PCB或FPC接触贴合。然后对镜头组进行调焦，扭动X轴旋钮33和Y轴旋钮43，使下模块61在X轴方向和Y轴方向上移动，直至镜头组与PCB上的成像中心对准。最后将基板翻转，对进镜头组和PCB进行点胶粘合，即完成车载摄像头的组装。

本实用新型的装夹组件的上模块和下模块分别设置于Z轴机构和Y轴机构上，下模块可在X轴机构和Y轴机构的配合下移动，从而调节固定在上模块和下模块上的镜头组和PCB的相对位置，使车载摄像头组装时的定位更加精确，避免了因叠加公差造成的成像中心偏离的问题，提高了产品的质量，保证了良品率。

虽然对本实用新型的描述是结合以上具体实施例进行的，但是，熟悉本技术领域的人员能够根据上述的内容进行许多替换、修改和变化，是显而易见的。因此，所有这样的替代、改进和变化都包括在附后的权利要求的范围内。
