一种锁定解锁装置的制作方法

本实用新型涉及婴儿推车技术领域，具体地说是一种锁定解锁装置。

背景技术：

现代生活中，旅游及各种外出休闲活动已成为一项经常性的重要事项， 一些拥有婴儿的家庭更是喜欢携带婴儿共同外出、共度美好时光。然而，婴儿推车只能在平地上推动，经常碰到楼梯或不平路面时，需要拎起婴儿推车，目前市场上的婴儿推车多为固定式，虽有可纵向折叠的，但操作繁琐，折叠后后脚组也没有锁定功能，在拎起婴儿车走动过程中前后脚组会随时滑动打开，造成行走困扰，存在安全隐患。

技术实现要素：

本实用新型所要解决的技术问题是，提供一种设置在婴儿推车后脚组上的锁定解锁装置。

本实用新型的技术方案是：一种锁定解锁装置，包括固定座和后脚管，所述固定座套于后脚管外，后脚管能够在固定座内滑动，其特征在于：所述后脚管的管壁上安装有能伸缩的卡销，所述卡销在常态下伸出在后脚管的管壁外，所述固定座内设有收车旋转件，所述收车旋转件通过旋转件固定铁棒活动连接于固定座内部，且收车旋转件能绕旋转件固定铁棒旋转，所述收车旋转件连接收车钢线的一端，所述收车钢线的另一端贯穿固定座且置于固定座外部，所述收车旋转件与固定座内壁之间设有弹簧，所述弹簧套于收车钢线外，所述收车旋转件的下端面上设有挤压部及压合部，拉动收车钢线能够使挤压部挤压卡销使其缩入到后脚管内。

本实用新型的进一步设置为：所述固定座的外壁设有弧面开口，所述卡销通过弧面开口滑入到固定座内的收车旋转件的下端面。

本实用新型的进一步设置为：所述收车旋转件内设有镂空部，所述收车钢线一端连接有卡快，所述卡快能嵌入镂空部内，使收车钢线固定于收车旋转件内。

本实用新型的进一步设置为：所述卡销数量为1个。

本实用新型具有如下有益效果：由于采取上述技术方案，后脚管能在固定座内滑动，当卡销通过弧面开口滑入到固定座内的收车旋转件下端面时，卡销卡在固定座内部，起到锁定功能，想要解锁时，只要拉动收车钢线，就能够使收车旋转件绕旋转件固定铁棒旋转，收车旋转件下端面上的挤压部挤压卡销，最后压合部抵住卡销，使其完全缩入到后脚管内，后脚管就能重新在固定座内滑动，使用安全、方便、快捷。

附图说明

图1为本实用新型的结构示意图。

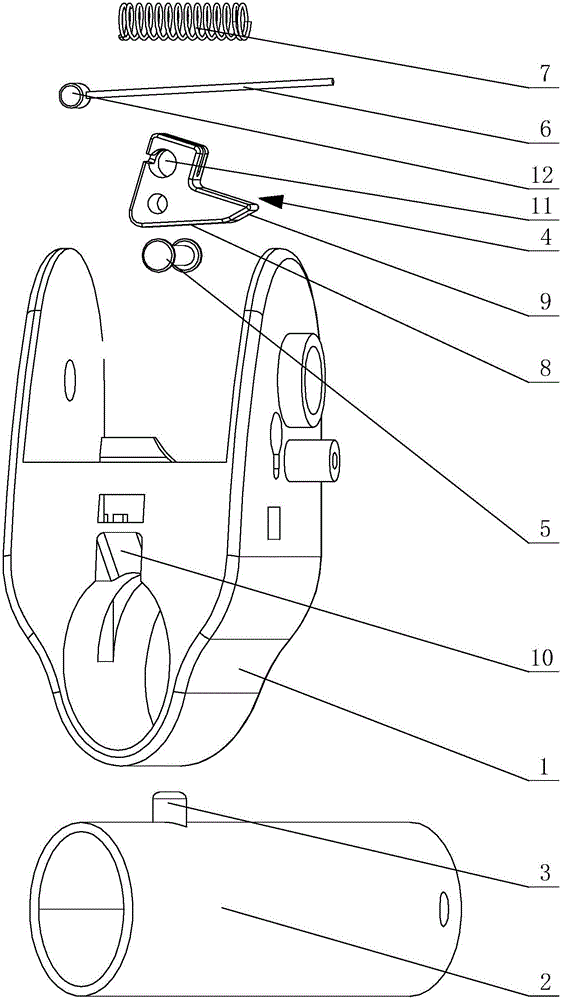

图2为本实用新型的分解图。

图3为本实用新型锁定状态的剖视图。

图4为本实用新型解锁状态的剖视图 。

其中1-固定座，2-后脚管，3-卡销，4-收车旋转件，5-旋转件固定铁棒，6-收车钢线，7-弹簧，8-挤压部，9-压合部，10-弧面开口，11-镂空部，12-卡快。

具体实施方式

参考图1～4可知，一种锁定解锁装置，包括固定座1和后脚管2，所述固定座1套于后脚管2外，后脚管2能够在固定座1内滑动，其特征在于：所述后脚管2的管壁上安装有能伸缩的卡销3，所述卡销3在常态下伸出在后脚管2的管壁外，所述固定座1内设有收车旋转件4，所述收车旋转件4通过旋转件固定铁棒5活动连接于固定座1内部，且收车旋转件4能绕旋转件固定铁棒5旋转，所述收车旋转件4连接收车钢线6的一端，所述收车钢线6的另一端贯穿固定座1且置于固定座1外部，所述收车旋转件4与固定座1内壁之间设有弹簧7，所述弹簧7套于收车钢线6外，所述收车旋转件4的下端面上设有挤压部8及压合部9，拉动收车钢线6能够使挤压部8挤压卡销3使其缩入到后脚管内。

所述固定座1的外壁设有弧面开口10，所述卡销3通过弧面开口10滑入到固定座1内的收车旋转件4的下端面。

所述收车旋转件4内设有镂空部11，所述收车钢线6一端连接有卡快12，所述卡快12能嵌入镂空部11内，使收车钢线6固定于收车旋转件4内。

所述卡销3数量为1个，本实施例为优选方案，当然卡销也可以设置2个甚至更多，能使固定座1固定于后脚管2不同的位置。

收拢婴儿推车时，后脚管2在固定座1内滑动，当卡销3通过弧面开口10滑入到固定座1内的收车旋转件4的下端面时，卡销3卡在固定座1内部，起到锁定功能；想要解锁时，只要拉动收车钢线6，弹簧7受力压缩，收车旋转件4绕旋转件固定铁棒5旋转，收车旋转件4下端面上的挤压部8挤压卡销3，最后压合部9抵住卡销3，使其完全缩入到后脚管2内，后脚管2就能重新在固定座1内滑动，从而打开婴儿推车，松开收车钢线6后，弹簧7释放弹力，使收车旋转件4旋转回原始位置，使用安全、方便、快捷。
