机车前饰盖板防盗机构的制作方法

本实用新型关于一种防盗机构，尤指一种适用于机车前饰盖板的防盗机构。

背景技术：

机车为一种由引擎或马达驱动，利用手把操纵方向的二轮或三轮车辆，由于有着操纵简单、行动方便及价格低廉的特点，成为目前最常利用的交通工具。

机车的动力来源通过供油泵浦将油箱内的汽油输送至引擎处，将汽油及空气以一定比例混合之后，再以火星塞点火引爆汽缸内的混合油气，使曲轴转动进入动力行程提供机车动力。而为了控制喷油的时间与数量，现今所谓的「喷射引擎机车」是指机车装置电子喷射系统(EMS)，即一种利用供油计算机控制器来控制引擎喷油与点火的装置，使引擎在最佳的状况下运转，而能有效降低排气污染及改善油耗。相较于装置化油器的一般机车，喷射引擎机车的排气污染可改善50％以上，且能节省18％以上油耗；如再加装触媒转化器，其改善效果将更为显著，因此装置电子喷射系统且加装触媒转化器的机车，被称为低污染的喷射引擎机车。

请参阅图1及图2，其分别为不同视角的现有喷射引擎机车的前饰盖板机构示意图，现有喷射引擎机车的前饰盖板80固设于车架70上，车架70上则设置有一置放架75，该置放架75可置放一外挂式的供油计算机控制器85。

由于供油计算机控制器85单一零件，基本上在喷射引擎机车整体成本上是属于较贵重的，且如图2所示，前饰盖板80上并无防盗机构，使得徒手即可由前饰盖板80下方伸入，依拔脱方向D往上即可窃取该供油计算机控制器85，造成机车无法正常启动，并非十分理想，尚有改善的空间。

技术实现要素：

本实用新型提供了一种机车前饰盖板防盗机构，用于解决现有技术中供油计算机控制器轻易被窃取的问题。本实用新型主要目的系于现有喷射引擎机车的外挂式的供油计算机控制器上方增设一防盗盖板，此防盗盖板结合于机车的前饰盖板，使供油计算机控制器必须在拆卸机车前饰盖板的情况下，才可以将其取下，可防止供油计算机控制器轻易被窃取，进而大幅提升机车整体的防盗性。

本实用新型的机车前饰盖板防盗机构包括：一车架、一固设于该车架上的前饰盖板、及一固设于该车架上的置放架，该置放架用以容设一供油计算机控制器；本实用新型的主要技术特征在于：前饰盖板上具有一防盗盖板，其位于该置放架上方，用以限制必须拆除该前饰盖板，方可取下供油计算机控制器。

上述前饰盖板与防盗盖板可为一体成形的结构，而前饰盖板与防盗盖板的材质则可为塑料材质，可一体射出成形。

上述防盗盖板可锁附于前饰盖板上，亦即，前饰盖板与防盗盖板可为二件式结构，再通过锁附件将防盗盖板与前饰盖板锁附一起。

上述防盗盖板可呈∩形，可围绕供油计算机控制器的上端，在前饰盖板未拆除时，供油计算机控制器受防盗盖板的止挡，无法往上抽取，因而具有防盗的功能。

附图说明

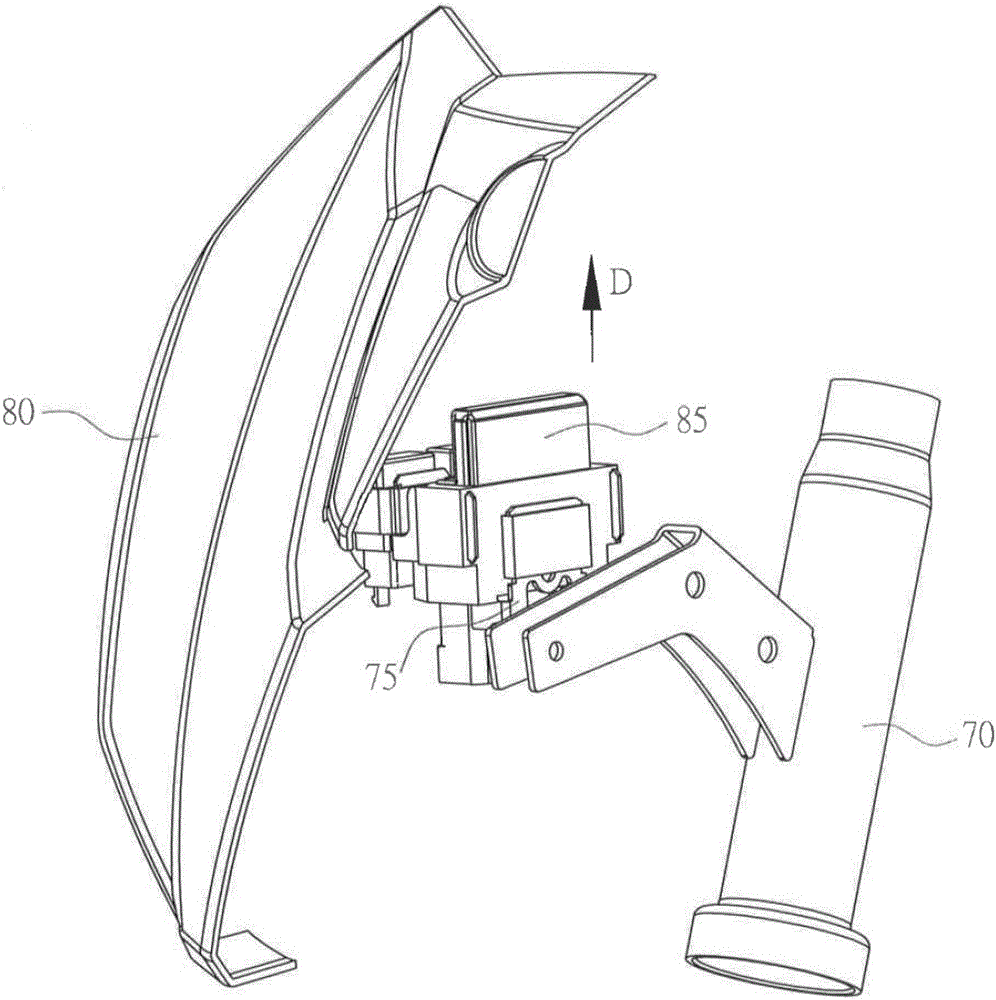

图1系现有喷射引擎机车的前饰盖板机构示意图。

图2系现有喷射引擎机车的前饰盖板机构不同视角的示意图。

图3系本实用新型一较佳实施例的机车前饰盖板防盗机构立体图。

图4系本实用新型一较佳实施例的机车前饰盖板防盗机构不同视角的立体图。

【符号说明】

10 车架 20 前饰盖板

25 防盗盖板 30 置放架

35 供油计算机控制器 70 车架

75 置放架 80 前饰盖板

85 供油计算机控制器 D 拔脱方向

具体实施方式

为了便于本领域一般技术人员理解和实现本实用新型，现结合附图描绘本实用新型的实施例。

请参阅图3及图4，其分别为本实用新型一较佳实施例的不同视角的机车前饰盖板防盗机构立体图。本实施例机车前饰盖板防盗机构，包括：一车架10、一前饰盖板20以及一置放架30。其中，前饰盖板20固设于该车架10上，置放架30固设于车架10上，置放架30可容设一外挂式的供油计算机控制器35，前饰盖板20上具有一防盗盖板25，防盗盖板25位于该置放架30上方，用以限制必须拆除该前饰盖板20，方可取下该供油计算机控制器35。

在本实施例中，前饰盖板20与防盗盖板25皆为塑料材质的结构，且前饰盖板20与防盗盖板25属一体热塑成形的结构。另外，防盗盖板25呈∩形，防盗盖板25可围绕供油计算机控制器35的上端，供油计算机控制器35因受防盗盖板25的止挡，无法往上抽取，因而具有防盗的功能。

亦即，如图4所示，本实施例通过在外挂式的供油计算机控制器35上方增设一防盗盖板25，此防盗盖板25结合于机车的前饰盖板20，使供油计算机控制器35必须在拆卸机车前饰盖板20的情况下，才可以将其取下，可防止供油计算机控制器35轻易被窃取，进而大幅提升机车整体的防盗性。

虽然通过实施例描绘了本实用新型，但本领域普通技术人员知道，在不脱离本实用新型的精神和实质的情况下，就可使本实用新型有许多变形和变化，本实用新型的范围由所附的权利要求来限定。
