一种电动车电池防盗装置以及电动车座桶的制作方法

本实用新型涉及电动车防盗设计领域，具体涉及一种电动车电池防盗装置。

背景技术：

电池作为电动车行驶时的动力源，对于电动车来说有着不可取代的地位，同时也因为电池的价值较高而成为电动车上最常被盗的部件，因而市面上一般的电池防盗装置都通过配置防盗盖板盖住电池腔并在盖板上设置盖板锁将盖板锁定，从而保护电池不会被盗，这种结构的防盗装置通常使用金属盖板来达到防盗的目的，但是金属盖板在与电池接触的时候有可能会导电，存在一定安全隐患，而且在地形较差的路段，电池也可能因为电动车的颠簸而在电池腔内发生移动撞击而损坏电池。

技术实现要素：

鉴于背景技术的不足，本实用新型所要解决的技术问题是提供可以有效防止电池被盗，并大大减少电池漏电而危及驾驶员安全的可能，有效保护电池，进一步提高安全性的一种电动车电池防盗装置以及电动车座桶。

为此，本实用新型是采用如下方案来实现的：

一种电动车电池防盗装置，包括封盖电池腔的盖板、盖板锁，所述盖板锁包括锁芯，所述锁芯内嵌于盖板，所述锁芯下部的两端分别连接锁舌，所述锁芯处于锁紧位置时，所述锁舌外伸于盖板，所述锁芯处于打开位置时，所述锁舌内收于盖板，其特征在于：所述盖板上还设有绝缘压条，所述盖板盖住电池腔时，所述绝缘压条位置与电池相对应并压紧电池。

采用上述技术方案后，通过在盖板上设置绝缘压条并紧压电池，使得盖板不会直接接触电池，避免了因电池漏电之后由盖板导电而产生的安全隐患，且绝缘压条紧压电池，对电池有定位作用，保护电池不会在电池腔内随意移动。

作为优选，所述盖板在锁芯钥匙插孔处还设有可扭动开合的钥匙孔盖。

作为优选，所述盖板上还固定设有插片，所述插片外露于盖板，且所述插片的外露方向与锁舌的动作方向相互垂直。

作为优选，所述盖板上还设有链条。

本实用新型还提出了一种电动车座桶，所述座桶内形成有一用于放置电池的电池腔，在所述电池腔的开口处设置上述电动车电池防盗装置，所述电池腔内壁还设有与锁舌和插片相配合的插口。

附图说明

本实用新型有如下附图：

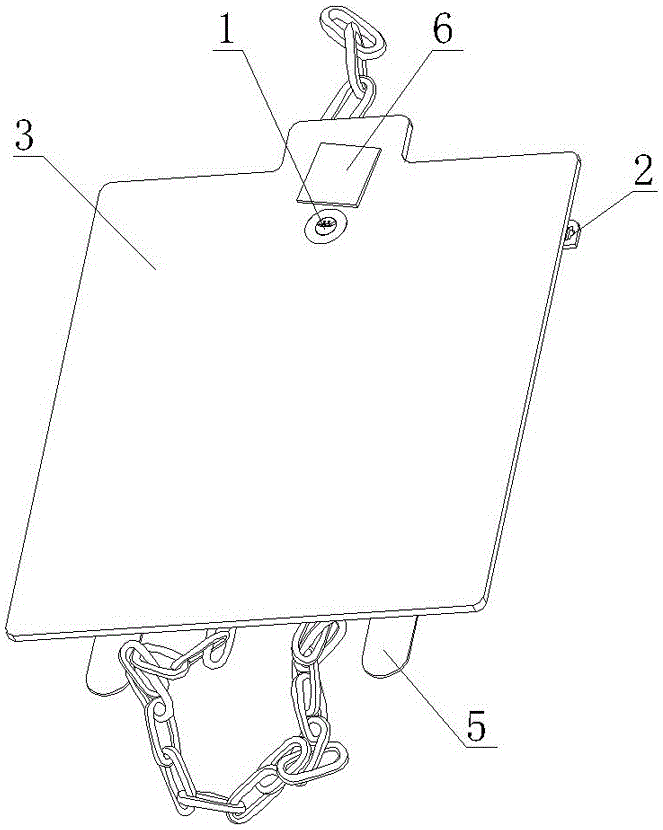

图1为本实用新型的结构示意图；

图2为图1的背面视图；

图3为本实用新型座桶的结构示意图。

具体实施方式

如图所示，一种电动车电池防盗装置，包括封盖电池腔的盖板3、盖板锁，所述盖板锁包括锁芯1，所述锁芯1内嵌于盖板3，盖板3在锁芯1钥匙插孔处还设有可扭动开合的钥匙孔盖6，在不开启盖板时保护锁芯1的钥匙插孔，所述锁芯1下部的两端分别连接锁舌2，所述锁芯1处于锁紧位置时，所述锁舌2外伸于盖板3，所述锁芯1处于打开位置时，所述锁舌2内收于盖板3，所述盖板3上还设有绝缘压条4，所述盖板3盖住电池腔时，所述绝缘压条4位置与电池相对应并压紧电池。所述盖板上还固定设有插片5，所述插片5外露于盖板3，且所述插片5的外露方向与锁舌2的动作方向相互垂直，盖板3上还设有链条7，还包括一个电动车座桶8，所述座桶8内形成有一用于放置电池的电池腔9，在所述电池腔9的开口处设置有盖板3，所述电池腔9内壁还设有与锁舌2和插片5相配合的插口10。

采用上述技术方案后，通过在盖板3上设置绝缘压条4并紧压电池，使得盖板3不会直接接触电池，避免了因电池漏电之后由盖板导电而产生的安全隐患，且绝缘压条紧压电池，对电池有定位作用，保护电池不会在电池腔内随意移动，另外通过插片5与锁舌2相互配合更好地对盖板3进行固定，而且通过设置链条7进一步提升了盖板3的防盗性能。
