本实用新型涉及建筑设备领域,尤其涉及一种建筑物料手推车。
背景技术:
建筑物料手推车在建筑工地普遍使用,用于建筑物料的运输。传统的建筑物料手推车包括车斗、推手及车轮,在使用过程中,不方便卸料,不方便称重。
技术实现要素:
为了解决上述问题,本实用新型提供了一种方便卸料,方便使用的建筑物料手推车。
本实用新型技术方案是:一种建筑物料手推车,包括车斗、安装在车斗底部的车轮以及与车斗连接的推杆,所述推杆下方设有支撑架,所述车斗前端设有出料嘴,所述出料嘴呈锥形,车斗底板设有卸料口以及与卸料口相匹配的挡板,所述挡板一端与底板铆接,挡板另一端设有挂勾,车斗前端设有与挂勾相匹配的挂扣,所述车斗底板上安装有称重装置,在车斗后端安装有显示器,所述车斗内壁设有容量刻度线,所述车斗前段设有照明灯以及用于照明灯供电的电源。
进一步的,所述出料嘴端设有与出料嘴相匹配的缓冲件。
进一步的,所述车斗两侧分别设有两个或两个以上“L”型连接件。
进一步的,还包括与车斗相匹配的斗盖。
本实用新型的有益效果是:1.锥形设计的出料嘴方便出料;2.车斗底板上卸料口的设计方便卸料,省时省力;3.称重装置以及容量刻度线方便运输物料重量和体积的计算,方便物料的配比等;4.车斗前段的照明灯,方便在夜间的使用;5.缓冲件减小车斗突发受到的撞击;6.“L”型连接件方便运输物料时,建筑工具的一同运输;7.与车斗相匹配的斗盖用于雨雪天运输干燥物料时候的使用, 避免了物料被淋湿。
附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。
图1是本实用新型整体结构示意图;

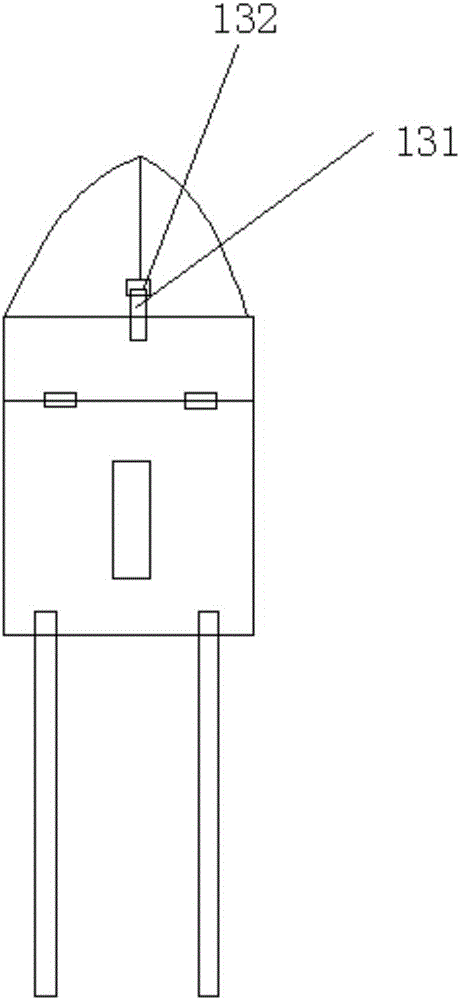

图2是本实用新型的仰视图;
图3是本实用新型中斗盖的结构示意图。
具体实施方式
以下结合附图,对本实用新型的技术方案作进一步的描述,但本实用新型并不限于这些实施例。
如图1-2所示,一种建筑物料手推车,包括车斗1、安装在车斗1底部的车轮2以及与车斗1连接的推杆3,所述推杆3下方设有支撑架4,所述车斗1前端设有出料嘴11,所述出料嘴11呈锥形,车斗1底板设有卸料口12以及与卸料口12相匹配的挡板13,所述挡板13一端与底板铆接,挡板13另一端设有挂勾131,车斗1前端设有与挂勾131相匹配的挂扣132,所述车斗1底板上安装有称重装置14,在车斗后端安装有显示器15,所述车斗1内壁设有容量刻度线16,所述车斗1前段设有照明灯17以及用于照明灯供电的电源171。锥形设计的出料嘴11方便出料;车斗1底板上卸料口12的设计方便卸料,省时省力;称重装置14以及容量刻度线16方便运输物料重量和体积的计算,方便物料的配比等;车斗前段的照明灯17,方便在夜间的使用。
进一步的,所述出料嘴11端设有与出料嘴相匹配的缓冲件111。缓冲件111减小车斗突发受到的撞击。
进一步的,所述车斗1两侧分别设有两个或两个以上“L”型连接件18。“L”型连接件18方便运输物料时,建筑工具的一同运输。
进一步的,结合附图3,本实用新型还包括与车斗1相匹配的斗盖19。斗盖19用于雨雪天运输干燥物料时候的使用,避免了物料被淋湿。
本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
