一种山地自行车手机夹持装置的制作方法

本实用新型涉及一种山地自行车，特别是一种山地自行车手机夹持装置。

背景技术：

自行车，又称脚踏车或单车，通常是二轮的小型陆上车辆。人骑上车后，以脚踩踏板为动力，是绿色环保的交通工具。自行车的发明距今已经有两百多年的历史了，我国作为自行大国，在世界上享有自行车王国的美誉。近年来，环保人士呼吁采用不仅环保且对身体有益的自行车，加之许多市民积极从事公共自行车事业，鼓励市民自行车出行，于是，自行车又从新受到人们的青睐，特别是近年来山地自行车更受人们的极大追捧，由于出现许多人组件自行车车队，他们利用空闲时间去郊游，在郊游过程中常常会使用手机进行自拍，但边骑行边自拍的方式常常容易使骑行者由于不关注路况而发生危险。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种山地自行车手机夹持装置，以解决现有的金属加工设备在使用过程中对金属的固定性强度不高，容易使金属在打磨过程中发生晃动，导致打磨效果大大降低。一种山地自行车手机夹持装置，包括延伸装置、锁紧装置、转轴、滑架、套管和夹持装置，所述延伸装置的前侧设置有锁紧装置，所述延伸装置的顶部安装有转轴，所述转轴的顶部活动连接有滑架，所述滑架的两侧设有套管，所述滑架上滑接有夹持装置。

优选的，所述延伸装置包括收纳外壳、折叠滑架、滑板、调节滚轮、收放端、连接线和伸缩杆，所述收纳外壳的内腔设置有折叠滑架，所述折叠滑架上活动连接有滑板，所述收纳外壳的顶部左上角设置有调节滚轮，所述收纳外壳的顶部固定安装有收放端，所述收放端上设置有连接线与折叠滑架相连接，所述套管内部通过设置有伸缩杆与折叠滑架相连接。

优选的，所述锁紧装置包括左固定环、第一活动转轴、卡板、第二活动转轴、右活动环、卡入端、开关和卡槽，所述左固定环通过第一活动转轴和第二活动转轴分别与卡板和右活动环相连接，所述右活动环上固定安装有卡入端，所述卡入端对应卡板的位置开设有卡槽，所述卡槽外部设置有开关。

优选的，所述夹持装置包括背板、侧板、底板、活动杆、弹簧和夹持板，所述背板的左右两侧设有侧板，所述背板的底部设置有底板，所述侧板壁上固定安装有活动杆，所述活动杆上安装有弹簧，所述活动杆上设有夹持板。

与现有技术相比，本实用新型的有益效果为：本实用新型通过设置延伸装置，可以使使用者轻松将手机放置在车前位置进行自拍，避免了手持手机拍摄导致的危险，也能使装置轻松调节至合适位置对骑行者进行自拍，适应现如今的使用需求，通过设置锁紧装置可便于使用者进行安装拆卸，使使用更加方便快捷。

附图说明

图1是本实用新型的结构示意图。

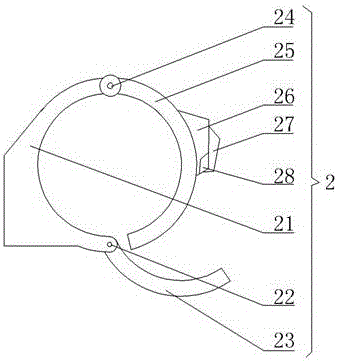

图2是本实用新型的锁紧装置结构示意图。

图3是本实用新型的延伸装置结构示意图。

图中：延伸装置1、收纳外壳11、折叠滑架12、滑板13、调节滚轮14、收放端15、连接线16、伸缩杆17、锁紧装置2、左固定环21、第一活动转轴22、卡板23、第二活动转轴24、右活动环25、卡入端26、开关27、卡槽28、转轴3、滑架4、套管5、夹持装置6、背板61、侧板62、底板63、活动杆64、弹簧65、夹持板66。

具体实施方式

下面结合附图和实施例对本发明进一步说明。

如附图1至图3所示

本实用新型提供一种山地自行车手机夹持装置，包括延伸装置1、锁紧装置2、转轴3、滑架4、套管5和夹持装置6，所述延伸装置1的前侧设置有锁紧装置2，所述延伸装置1的顶部安装有转轴3，所述转轴3的顶部活动连接有滑架4，所述滑架4的两侧设有套管5，所述滑架4上滑接有夹持装置6。

优选的，所述延伸装置1包括收纳外壳11、折叠滑架12、滑板13、调节滚轮14、收放端15、连接线16和伸缩杆17，所述收纳外壳11的内腔设置有折叠滑架12，所述折叠滑架12上活动连接有滑板13，所述收纳外壳11的顶部左上角设置有调节滚轮14，所述收纳外壳11的顶部固定安装有收放端15，所述收放端15上设置有连接线16与折叠滑架12相连接，所述套管5内部通过设置有伸缩杆17与折叠滑架12相连接。

优选的，所述锁紧装置2包括左固定环21、第一活动转轴22、卡板23、第二活动转轴24、右活动环25、卡入端26、开关27和卡槽28，所述左固定环21通过第一活动转轴22和第二活动转轴24分别与卡板23和右活动环25相连接，所述右活动环25上固定安装有卡入端26，所述卡入端26对应卡板23的位置开设有卡槽28，所述卡槽28外部设置有开关27。

优选的，所述夹持装置6包括背板61、侧板62、底板63、活动杆64、弹簧65和夹持板66，所述背板61的左右两侧设有侧板62，所述背板61的底部设置有底板63，所述侧板62壁上固定安装有活动杆64，所述活动杆64上安装有弹簧65，所述活动杆64上设有夹持板66。

工作原理

本实用新型操作方式为，可通过锁紧装置2将装置固定在山地自行车上，需要进行自拍时，开启延伸装置1，放出折叠滑架12，夹持装置6通过滑板13在折叠滑架12活动至合适位置即可。

对于本发明（或实用新型）所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，其架构形式能够灵活多变，只是做出若干简单推演或替换，都应当视为属于本实用新型由所提交的权利要求书确定的专利保护范围。
