电梯底坑检修组件的制作方法

本实用新型涉及一种电梯底坑，特别是一种电梯底坑检修组件。

背景技术：

在电梯的日常维护中，需要经常进入电梯井道的底坑进行繁琐的检修。由于电梯底坑通常有一定的高度，检修人员很难徒手进出底坑。检修人员在检修时，通常需要自带一定高度的爬梯，不仅增加了携带难度，而且进入底坑的入口较小，爬梯放置也较为困难。

技术实现要素：

本实用新型的目的在于，提供一种电梯底坑检修组件，它可以有效降低检修人员进出电梯底坑的难度，进而降低检修难度。

本实用新型的技术方案：电梯底坑检修组件，其特点是：包括由多段爬梯连接而成的爬梯总成,各段爬梯之间通过连接角钢连接固定；所述爬梯总成左右两侧各设有两个活动连接的转动连接杆，转动连接杆一端与爬梯总成活动连接，另一端与电梯底坑的坑壁上的转动连接座活动连接；电梯底坑的坑壁上还设有沟槽向上的挂钩。

上述的电梯底坑检修组件中，所述挂钩下设有角码，角码上安装有触点向上的检测开关。

前述的电梯底坑检修组件中，所述检测开关连入电梯安全回路。

前述的电梯底坑检修组件中，所述转动连接座上设有条形限位孔，转动连接杆上设有转动销，转动销设在条形限位孔内。这个设置，可以使得爬梯收起后仍然可以向上移动，以便于挂入挂钩中。

与现有技术相比，本实用新型通过在电梯底坑内设置分段连接的爬梯总成，不仅方便安装，而且方便检修人员进出。爬梯总成还通过转动连接杆连接，使其在不使用时可以收起，不影响电梯正常运行。检修人员检修完毕，离开井道后，只需在底坑上方拉起爬梯总成，并将爬梯总成的一个横杆挂在挂钩上即可。本实用新型安装方便，使用便捷，可有效降低电梯底坑的检修难度。

附图说明

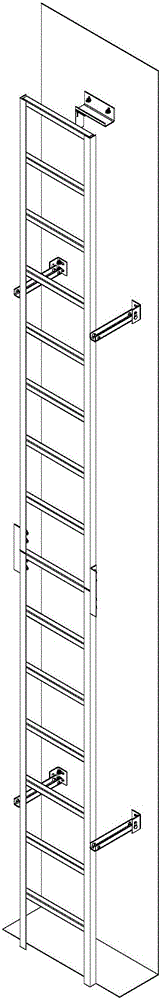

图1是本实用新型的结构示意图；

图2是本实用新型的使用状态示意图；

图3是各段爬梯之间的连接结构示意图；

图4是转动连接杆的连接结构示意图；

图5是挂钩结构示意图。

附图中的标记为：1-爬梯总成，1.1-连接角钢，2-转动连接杆，3-转动连接座，4-挂钩，5-角码。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

实施例。电梯底坑检修组件，如图1、3、4和5所示：包括由多段爬梯连接而成的爬梯总成1,各段爬梯之间通过连接角钢1.1连接固定；所述爬梯总成1左右两侧各设有两个活动连接的转动连接杆2，转动连接杆2一端与爬梯总成1活动连接，另一端与电梯底坑的坑壁上的转动连接座3活动连接；电梯底坑的坑壁上还设有沟槽向上的挂钩4。所述挂钩4下设有角码5，角码5上安装有触点向上的检测开关。所述检测开关连入电梯安全回路。所述转动连接座上设有条形限位孔，转动连接杆上设有转动销，转动销设在条形限位孔内。

在检修人员需要对电梯底坑进行检修时，可以向上提拉爬梯总成，使其脱离挂钩，然后向外推出即可使用，使用状态如图2所示。使用完成后，人员可先爬出电梯底坑，然后在电梯底坑上方向内收爬梯总成，最后向上提拉，使其挂入挂钩，并触发检测开关。如果爬梯总成没有收好，检测开关无法正常触发，使得电梯无法运行，可以避免爬梯未收好后，电梯仍开始运行而导致的事故。
