一种带有通配型集流管的平行流换热器的制作方法

本发明属于平行流换热器技术领域，具体是涉及一种带有通配型集流管的平行流换热器。

背景技术：

平行流换热器由于其自身性能优异，应用得越来越广泛。平行流换热器通常设有两根插接若干扁管的集流管，在集流管上扣接安装支架和转接座，经安装支架可以将平行流换热器安装在支座上，转接座用于连接进出口管。现有技术中，不同宽度规格的扁管和翅片需要采用不同规格的集流管，而不同规格的集流管需要不同规格的安装支架和转接座，安装支架和转接座的规格越多，企业对模具的投入成本就越大，不利于开源节流。

技术实现要素：

本发明主要是解决上述现有技术所存在的技术问题，提供了一种带有通配型集流管的平行流换热器。

本发明的上述技术问题主要是通过下述技术方案得以解决的：一种带有通配型集流管的平行流换热器，包括两个平行设置在集流管和插接在集流管上的若干扁管，相邻扁管间夹持有散热翅片，所述集流管由集流管内片扣合在集流管外片上构成，集流管外片的外侧扣接有安装支架和用于连接进出口管的转接座，集流管外片包括基板和基板两端延伸设置的横板，靠近基板在横板的基部设有扣接槽，安装支架的扣钩和转接座的扣钩扣置在扣接槽中；当扁管的宽度大于集流管外片基板的内部宽度时，集流管外片的横板先往外翻折再横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上；当扁管的宽度与集流管外片基板的内部宽度相当时，集流管外片的横板横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上；当扁管的宽度小于集流管外片基板的内部宽度时，集流管外片的横板先往内翻折再横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上。

本发明对与安装支架和转接座扣合连接的集流管进行改进，将集流管设计成集流管内片扣合集流管外片的结构形式，并且将集流管外片基板的扣接部统一尺寸，这样扣接在集流管外片上的安装支架和转接座也就统一了尺寸，这样对于不同规格的换热器可以使用一种规格的安装支架和转接座，利于减少企业库存量和模具设备的投入成本。因此，本发明具有结构简单、设计合理等特点。

附图说明

图1是本发明的一种结构示意图；

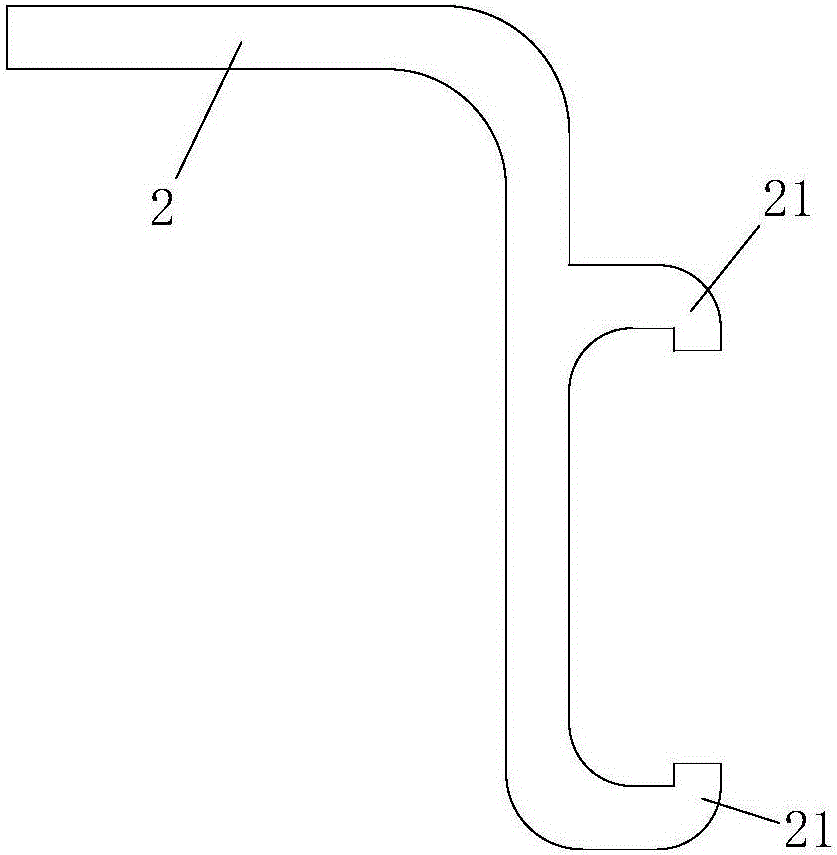

图2是本发明安装支架的一种结构示意图；

图3是本发明转接座的一种结构示意图；

图4是本发明集流管外片中基板的一种结构示意图；

图5是本发明安装支架与集流管的一种装配结构示意图；

图6是本发明安装支架与集流管的另一种装配结构示意图；

图7是本发明安装支架与集流管的第三种装配结构示意图；

图8是本发明转接座与集流管的一种装配结构示意图；

图9是本发明转接座与集流管的另一种装配结构示意图；

图10是本发明转接座与集流管的第三种装配结构示意图。

图中，1-集流管外片，11-基板，12-扣接槽，13-横板，14-扣合部，15-集流管内片，2-安装支架，21-安装支架的扣钩，3-转接座，31-转接座的扣钩，4-进出口管，5-扁管。

具体实施方式

下面通过实施例，并结合附图，对本发明的技术方案作进一步具体的说明。

实施例：参看图1，一种带有通配型集流管的平行流换热器，包括两个平行设置在集流管和插接在集流管上的若干扁管，相邻扁管间夹持有散热翅片，所述集流管由集流管内片扣合在集流管外片上构成，集流管外片的外侧扣接有安装支架和用于连接进出口管的转接座。参看图2～10，集流管外片包括基板和基板两端延伸设置的横板，靠近基板在横板的基部设有扣接槽，安装支架的扣钩和转接座的扣钩扣置在扣接槽中。当扁管的宽度大于集流管外片基板的内部宽度时，集流管外片的横板先往外翻折再横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上；当扁管的宽度与集流管外片基板的内部宽度相当时，集流管外片的横板横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上；当扁管的宽度小于集流管外片基板的内部宽度时，集流管外片的横板先往内翻折再横向延伸设置成扣合部，集流管内片扣合在集流管外片的扣合部上。

本发明对与安装支架和转接座扣合连接的集流管进行改进，将集流管设计成集流管内片扣合集流管外片的结构形式，并且将集流管外片基板的扣接部统一尺寸，这样扣接在集流管外片上的安装支架和转接座也就统一了尺寸，这样对于不同规格的换热器可以使用一种规格的安装支架和转接座，利于减少企业库存量和模具设备的投入成本。因此，本发明具有结构简单、设计合理等特点。

最后，应当指出，以上实施例仅是本发明较有代表性的例子。显然，本发明不限于上述实施例，还可以有许多变形。凡是依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本发明的保护范围。
