一种节能环保采暖炉的制作方法

本发明涉及采暖炉设备技术领域，具体来说，涉及一种节能环保采暖炉。

背景技术：

目前，采暖炉是我国黄河以北处于寒冬冬季常用的取暖采暖设备，燃煤采暖炉经济又实惠，对于没有集中供暖和不具备燃气采暖条件的城乡结合部和广大的农村地区，采暖费用较低的燃煤采暖炉是理想的选择，小型民用采暖炉在广大农村地区非常广泛，已在我国北方发展了近30年，在经济条件较好的农村，采暖炉安装率几乎达到100％。但是，现在采暖炉还存在一定的问题，比如设备不便移动，移动时，需要几人配合才可进行，浪费了人力物力；采暖炉燃烧会产生大量废气，如不经过处理，排放到空气中，会对环境造成污染。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

针对相关技术中的问题，本发明提出一种节能环保采暖炉，以克服现有相关技术所存在的上述技术问题。

本发明的技术方案是这样实现的：

一种节能环保采暖炉，包括炉体，所述炉体的底部设有万向轮，所述万向轮包括固定板，所述固定板与所述炉体的底部固定连接，所述固定板的下方设有转轴，所述转轴的下方设有脚轮架，所述脚轮架上设有橡胶轮，所述橡胶轮外设有刹车片，所述刹车片贯穿所述脚轮架与所述脚轮架顶部外侧固定连接，所述脚轮架一侧设有紧固螺栓，所述紧固螺栓贯穿所述脚轮架与所述刹车片连接，所述炉体的一侧顶部设有烟道，所述烟道内设有滑槽，所述滑槽内设有过滤机构，所述过滤机构与所述滑槽活动连接，所述烟道的一端与所述炉体固定连接，所述烟道的另一端设有水箱，所述水箱的顶部设有烟囱，所述炉体的另一侧设有出渣口和通气口，且所述出渣口位于所述通气口的下方，所述炉体的壳体表面设有观察窗，所述炉体为双层炉套，所述双层炉套内设有储水夹层，所述储水夹层的底部设有进水口，所述储水夹层的顶部设有出水口。

进一步的，所述转轴连接于所述固定板和所述脚轮架之间。

进一步的，所述过滤机构为活性炭板。

进一步的，所述水箱的底部设有支撑架，且所述支撑架的下方设有所述万向轮。

进一步的，所述观察窗为耐火钢化玻璃。

本发明有益效果为：通过在炉体的底部设有万向轮，能够实现炉体的自由活动能力，使得采暖炉移动更加方便快捷；通过在所述橡胶轮外设有刹车片，且刹车片贯穿脚轮架与脚轮架顶部外侧固定连接，能够对万向轮进行固定，使得万向轮能够行进和停止固定；通过在烟道内设有滑槽，在滑槽内设有过滤机构，且过滤机构与所述滑槽活动连接，能够在烟道内对废气进行固体颗粒的吸收，且过滤机构易拆装；通过在烟道的一端设有水箱，且水箱的顶部设有烟囱，能够对废气中的有害物质进一步吸收，使得排除的废气不会对空气造成污染；该节能环保采暖炉结构简单，移动方便，且能对废气进行净化。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是根据本发明实施例的一种节能环保采暖炉的结构示意图；

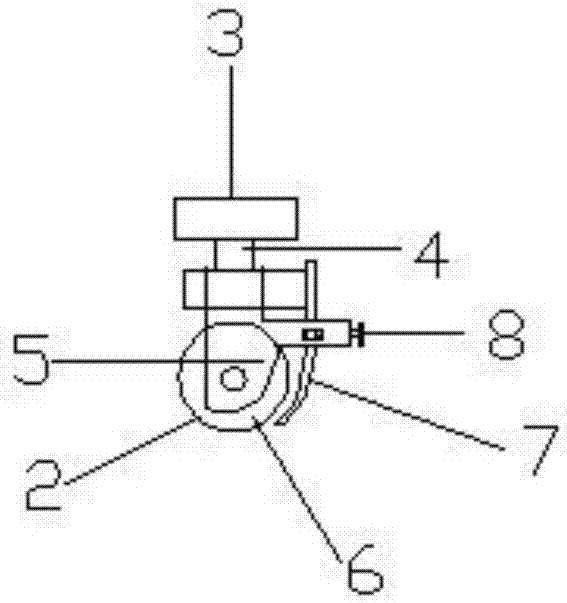

图2是根据本发明实施例的一种节能环保采暖炉的万向轮示意图。

图中：

1、炉体；2、万向轮；3、固定板；4、转轴；5、脚轮架；6、橡胶轮；7、刹车片；8、紧固螺母；9、烟道；10、滑槽；11、过滤机构；12、水箱；13、烟囱；14、出渣口；15、通气口；16、观察窗；17、储水夹层；18、进水口；19、出水口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。

根据本发明的实施例，提供了一种节能环保采暖炉。

如图1-2所示，根据本发明实施例的一种节能环保采暖炉，包括炉体1，所述炉体1的底部设有万向轮2，所述万向轮2包括固定板3，所述固定板3与所述炉体1的底部固定连接，所述固定板3的下方设有转轴4，所述转轴4的下方设有脚轮架5，所述脚轮架5上设有橡胶轮6，所述橡胶轮6外设有刹车片7，所述刹车片7贯穿所述脚轮架5与所述脚轮架5顶部外侧固定连接，所述脚轮架5一侧设有紧固螺栓8，所述紧固螺栓8贯穿所述脚轮架5与所述刹车片7连接，所述炉体1的一侧顶部设有烟道9，所述烟道9内设有滑槽10，所述滑槽10内设有过滤机构11，所述过滤机构11与所述滑槽10活动连接，所述烟道9的一端与所述炉体1固定连接，所述烟道9的另一端设有水箱12，所述水箱12的顶部设有烟囱13，所述炉体1的另一侧设有出渣口14和通气口15，且所述出渣口14位于所述通气口15的下方，所述炉体1的壳体表面设有观察窗16，所述炉体1为双层炉套，所述双层炉套内设有储水夹层17，所述储水夹层17的底部设有进水口18，所述储水夹层17的顶部设有出水口19。

另外，在一个实施例中，对于上述转轴4来说，所述转轴4连接于所述固定板3和所述脚轮架5之间。采用该方案，将所述转轴4连接于所述固定板3和所述脚轮架5之间，使得所述转轴16的连接更加紧密牢固。

另外，在一个实施例中，对于上述过滤机构11来说，所述过滤机构11为活性炭板。采用该方案，将所述过滤机构11设为活性炭板，能够使得过滤效果更加好。

另外，在一个实施例中，对于上述水箱12来说，所述水箱12的底部设有支撑架，且所述支撑架的下方设有所述万向轮2。采用该方案，在所述水箱12的底部设有支撑架，且所述支撑架的下方设有所述万向轮2，能够对水箱12提供支撑，且具有灵活的行动能力。

另外，在一个实施例中，对于上述观察窗16来说，所述观察窗16为耐火钢化玻璃。采用该方案，将所述观察窗16设为耐火钢化玻璃，能够安全清晰的观察到炉内的燃烧状况。

综上所述，借助于本发明的上述技术方案，通过在炉体1的底部设有万向轮2，能够实现炉体1的自由活动能力，使得采暖炉移动更加方便快捷；通过在所述橡胶轮6外设有刹车片7，且刹车片7贯穿脚轮架5与脚轮架5顶部外侧固定连接，能够对万向轮2进行固定，使得万向轮2能够行进和停止固定；通过在烟道9内设有滑槽10，在滑槽10内设有过滤机构11，且过滤机构11与所述滑槽10活动连接，能够在烟道9内对废气进行固体颗粒的吸收，且过滤机构易拆装；通过在烟道9的一端设有水箱12，且水箱12的顶部设有烟囱13，能够对废气中的有害物质进一步吸收，使得排除的废气不会对空气造成污染；通过在水箱12的底部设有支撑架，且支撑架的下方设有万向轮2，能够对水箱12提供支撑，且具有灵活的行动能力；通过将观察窗16设为耐火钢化玻璃，能够安全清晰的观察到炉内的燃烧状况；该节能环保采暖炉结构简单，操作简单，移动方便，且能对废气进行净化。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
