一种废叶腊石清理回收装置的制作方法

本实用新型涉及一种废叶腊石清理回收装置，属于人造钻石设备领域。

背景技术：

在人造钻石生产中，六面顶压机在合成期间以及合成完毕后，合成块会掉落许多叶腊石屑或封边，这些废叶腊石掉落以后堆积在下顶缸铰接梁上，很难清理，费时费力，清理时还会造成工作间粉尘飞扬，但若不及时清理，废叶腊石堆积严重时又会造成压机散热性下降，影响压机的正常工作。

技术实现要素：

本实用新型为解决上述不足，提供了一种废叶腊石清理回收装置，具体方案为：

一种废叶腊石清理回收装置，包括环形槽，所述环形槽内架设有环形转动带，环形转动带的带体上连接有多个毛刷，毛刷可以随环形转动带在环形槽内运动；所述的环形槽设有开口，开口下方设有料箱；所述的环形槽设于六面顶压机下顶锤的钢环上，所述环形槽的开口位于六面顶压机的装块口。

进一步的，所述环形槽的截面为V形。

进一步的，所述的环形转动带绕设在一个主动辊和多个从动辊上，主动辊和从动辊均为竖直设置，主动辊和从动辊沿环形槽的圆周均匀分布，主动辊由电机带动。

进一步的，所述的环形转动带位于环形槽内的中心线处。

进一步的，所述的毛刷包括刷柄和刷头，刷柄固定在环形转动带的带体上。

本装置可以连续清理六面顶压机在合成人造钻石过程中掉落的废叶腊石，环形槽用于盛接掉落的废叶腊石，在电机带动下，环形转动带连续转动，并带动毛刷清理环形槽内的废叶腊石，废叶腊石最终从环形槽的开口流出，落入开口下方的料箱内，方便集中处理。本装置可以实现自动清理合成人造钻石过程中掉落的废叶腊石，省时省力，可以解决因废叶腊石堆积造成压机散热性下降的问题。

附图说明

图1为本实用新型的结构示意图；

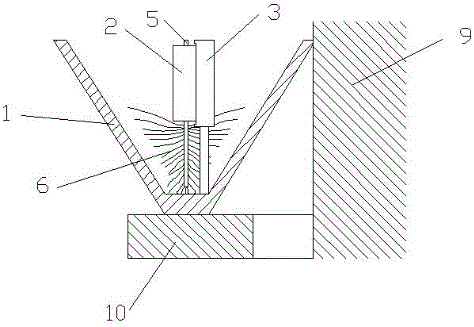

图2为本实用新型中环形槽的截面示意图。

具体实施方式

如图1、2所示的一种废叶腊石清理回收装置，包括环形槽1，所述环形槽1内架设有环形转动带2，环形转动带2的带体上连接有多个毛刷，毛刷可以随环形转动带2在环形槽1内运动；所述的环形槽1设有开口7，开口7下方设有料箱8；所述的环形槽1设于六面顶压机下顶锤9的钢环10上，所述环形槽1的开口7位于六面顶压机的装块口。

本实施例中所述环形槽1的截面为V形，V形槽有利于废叶腊石的收集；所述的环形转动带2绕设在一个主动辊4和多个从动辊3上，主动辊4和从动辊3均为竖直设置，主动辊4和从动辊3沿环形槽1的圆周均匀分布，主动辊4由电机带动。所述的环形转动带2位于环形槽1内的中心线处。所述的毛刷包括刷柄5和刷头6，刷柄5固定在环形转动带2的带体上。

本装置可以连续清理六面顶压机在合成人造钻石过程中掉落的废叶腊石，环形槽用于盛接掉落的废叶腊石，在电机带动下，环形转动带连续转动，并带动毛刷清理环形槽内的废叶腊石，废叶腊石最终从环形槽的开口流出，落入开口下方的料箱内，方便集中处理。本装置可以实现自动清理合成人造钻石过程中掉落的废叶腊石，省时省力，可以解决因废叶腊石堆积造成压机散热性下降的问题。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
