一种化学实验用试管快速清洗装置的制作方法

本实用新型涉及一种清洗装置，尤其涉及一种化学实验用试管快速清洗装置。

背景技术：

化学是自然科学的一种，在分子、原子层次上研究物质的组成、性质、结构与变化规律；创造新物质的科学。世界由物质组成，化学则是人类用以认识和改造物质世界的主要方法和手段之一。它是一门历史悠久而又富有活力的学科，它的成就是社会文明的重要标志，化学中存在着化学变化和物理变化两种变化形式。

实验，指的是科学研究的基本方法之一。根据科学研究的目的，尽可能地排除外界的影响，突出主要因素并利用一些专门的仪器设备，而人为地变革、控制或模拟研究对象，使某一些事物（或过程）发生或再现，从而去认识自然现象、自然性质、自然规律。

试管，化学实验室常用的仪器，用作于少量试剂的反应容器，在常温或加热时（加热之前应该预热，不然试管容易爆裂）使用。试管分普通试管、具支试管、离心试管等多种。

现有的化学实验用试管清洗装置存在清洗速度较慢、清洗不彻底、操作时容易使试管破裂的缺点，因此亟需研发一种清洗速度较快、清洗更彻底、操作时不易使试管破裂的化学实验用试管快速清洗装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的化学实验用试管清洗装置存在清洗速度较慢、清洗不彻底、操作时容易使试管破裂的缺点，本实用新型要解决的技术问题是提供一种清洗速度较快、清洗更彻底、操作时不易使试管破裂的化学实验用试管快速清洗装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种化学实验用试管快速清洗装置，包括有滑轨、水泵、水箱、软管、钢丝绳、电动轮、滑块、细管、喷头、刷子、旋转电机、电机Ⅰ、上轴承座、右支架、丝杆、电机Ⅱ、试管架、推块、电动推杆、螺母、下轴承座和桌子；桌子顶部右侧设有右支架，右支架左侧从上至下依次设有电机Ⅰ、上轴承座和下轴承座，上轴承座和下轴承座之间安装有丝杆，丝杆上端与电机Ⅰ连接，丝杆上设有螺母，螺母与丝杆配合，螺母左端设有电机Ⅱ，电机Ⅱ左端连接有试管架，试管架上开有凹槽Ⅰ，凹槽Ⅰ左右两侧的试管架上对称开有凹槽Ⅱ，凹槽Ⅱ内设有电动推杆，电动推杆上设有推块，右支架顶部设有滑轨，滑轨顶部左侧设有水箱，水箱内底部右侧设有水泵，水泵上连接有软管，滑轨前方左右两侧对称设有电动轮，电动轮上绕有钢丝绳，滑轨上设有滑块，钢丝绳与滑块连接，滑块底部设有喷头，软管下端与喷头连接，喷头下端连接有细管，滑轨底部设有旋转电机，旋转电机下端连接有刷子，刷子位于凹槽Ⅰ的正上方。

优选地，还包括有橡胶垫，推块上设有橡胶垫。

优选地，还包括有海绵，试管架上设有海绵。

工作原理：首先将要清洗的试管Ⅰ放在试管架的凹槽Ⅰ里，然后启动电动推杆伸长，则电动推杆就会带动推块移动，从而将试管Ⅰ固定住，然后启动电机Ⅰ带动丝杆顺时针转动，则丝杆就会带动螺母向上运动，从而螺母就会带动电机Ⅱ和整个试管架向上运动，当螺母运动到合适位置时，电机Ⅰ停止工作，然后启动电机Ⅱ工作，当电机Ⅱ带动试管Ⅰ转动一定角度时，电机Ⅱ停止工作，然后启动水泵工作，则水箱内的水就会通过喷头喷出，同时启动电动轮转动，则钢丝绳就会带动滑块在滑轨内左右移动，从而使喷头和细管左右移动，从而喷头内喷出的水就可以喷到每个试管Ⅰ里，当试管Ⅰ内有一定量的水时，水泵停止工作，然后启动电机Ⅱ工作，使电机Ⅱ带动试管Ⅰ回到初始位置，然后电机Ⅱ停止工作，之后启动电机Ⅰ带动丝杆顺时针转动，则螺母就会带动电机Ⅱ和整个试管架向上运动，当刷子与试管Ⅰ内底部接触时，电机Ⅰ停止工作，然后启动旋转电机带动刷子转动，则刷子就会在试管Ⅰ内转动，从而将试管Ⅰ清洗干净，当试管Ⅰ清洗干净之后，旋转电机停止工作，然后启动电机Ⅰ带动丝杆逆时针转动，则丝杆就会带动螺母向下运动，从而螺母就会带动电机Ⅱ和整个试管架向下运动，当移动一定距离后，电机Ⅰ停止工作，然后启动电机Ⅱ带动整个试管架旋转180°，从而试管Ⅰ内的水就会流出去，当试管Ⅰ内的水全部流出去后，然后启动电机Ⅱ再带动整个试管架旋转180°，然后启动电机Ⅰ带动丝杆逆时针转动，带动试管架向下移动，当试管架回到初始位置时，电机Ⅰ停止工作，然后启动电动推杆缩短，当推块回到初始位置时，电动推杆停止缩短，从而将清洗干净的试管Ⅰ拿出。

因为还包括有橡胶垫，推块上设有橡胶垫，所以当推块固定试管Ⅰ时，橡胶垫有一定的缓冲作用，就不会损坏试管Ⅰ。

因为还包括有海绵，试管架上设有海绵，所以当喷头向试管Ⅰ内喷水时，水可能会溅到海绵上，从而有效防止将试管架弄湿。

（3）有益效果

本实用新型达到了清洗速度较快、清洗更彻底、操作时不易使试管破裂的有益效果。

附图说明

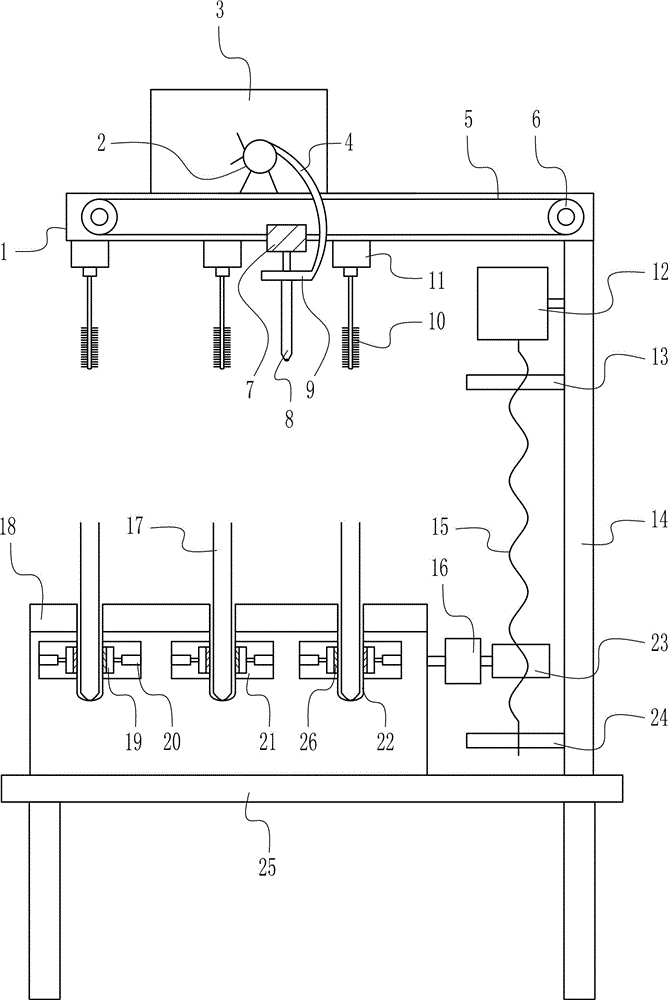

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型推块的俯视结构示意图。

图3为本实用新型的第二种主视结构示意图。

图4为本实用新型的第三种主视结构示意图。

附图中的标记为：1-滑轨，2-水泵，3-水箱，4-软管，5-钢丝绳，6-电动轮，7-滑块，8-细管，9-喷头，10-刷子，11-旋转电机，12-电机Ⅰ，13-上轴承座，14-右支架，15-丝杆，16-电机Ⅱ，17-试管Ⅰ，18-试管架，19-推块，20-电动推杆，21-凹槽Ⅱ，22-凹槽Ⅰ，23-螺母，24-下轴承座，25-桌子，26-橡胶垫，27-海绵。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种化学实验用试管快速清洗装置，如图1-4所示，包括有滑轨1、水泵2、水箱3、软管4、钢丝绳5、电动轮6、滑块7、细管8、喷头9、刷子10、旋转电机11、电机Ⅰ12、上轴承座13、右支架14、丝杆15、电机Ⅱ16、试管架18、推块19、电动推杆20、螺母23、下轴承座24和桌子25；桌子25顶部右侧设有右支架14，右支架14左侧从上至下依次设有电机Ⅰ12、上轴承座13和下轴承座24，上轴承座13和下轴承座24之间安装有丝杆15，丝杆15上端与电机Ⅰ12连接，丝杆15上设有螺母23，螺母23与丝杆15配合，螺母23左端设有电机Ⅱ16，电机Ⅱ16左端连接有试管架18，试管架18上开有凹槽Ⅰ22，凹槽Ⅰ22左右两侧的试管架18上对称开有凹槽Ⅱ21，凹槽Ⅱ21内设有电动推杆20，电动推杆20上设有推块19，右支架14顶部设有滑轨1，滑轨1顶部左侧设有水箱3，水箱3内底部右侧设有水泵2，水泵2上连接有软管4，滑轨1前方左右两侧对称设有电动轮6，电动轮6上绕有钢丝绳5，滑轨1上设有滑块7，钢丝绳5与滑块7连接，滑块7底部设有喷头9，软管4下端与喷头9连接，喷头9下端连接有细管8，滑轨1底部设有旋转电机11，旋转电机11下端连接有刷子10，刷子10位于凹槽Ⅰ22的正上方。

还包括有橡胶垫26，推块19上设有橡胶垫26。

还包括有海绵27，试管架18上设有海绵27。

工作原理：首先将要清洗的试管Ⅰ17放在试管架18的凹槽Ⅰ22里，然后启动电动推杆20伸长，则电动推杆20就会带动推块19移动，从而将试管Ⅰ17固定住，然后启动电机Ⅰ12带动丝杆15顺时针转动，则丝杆15就会带动螺母23向上运动，从而螺母23就会带动电机Ⅱ16和整个试管架18向上运动，当螺母23运动到合适位置时，电机Ⅰ12停止工作，然后启动电机Ⅱ16工作，当电机Ⅱ16带动试管Ⅰ17转动一定角度时，电机Ⅱ16停止工作，然后启动水泵2工作，则水箱3内的水就会通过喷头9喷出，同时启动电动轮6转动，则钢丝绳5就会带动滑块7在滑轨1内左右移动，从而使喷头9和细管8左右移动，从而喷头9内喷出的水就可以喷到每个试管Ⅰ17里，当试管Ⅰ17内有一定量的水时，水泵2停止工作，然后启动电机Ⅱ16工作，使电机Ⅱ16带动试管Ⅰ17回到初始位置，然后电机Ⅱ16停止工作，之后启动电机Ⅰ12带动丝杆15顺时针转动，则螺母23就会带动电机Ⅱ16和整个试管架18向上运动，当刷子10与试管Ⅰ17内底部接触时，电机Ⅰ12停止工作，然后启动旋转电机11带动刷子10转动，则刷子10就会在试管Ⅰ17内转动，从而将试管Ⅰ17清洗干净，当试管Ⅰ17清洗干净之后，旋转电机11停止工作，然后启动电机Ⅰ12带动丝杆15逆时针转动，则丝杆15就会带动螺母23向下运动，从而螺母23就会带动电机Ⅱ16和整个试管架18向下运动，当移动一定距离后，电机Ⅰ12停止工作，然后启动电机Ⅱ16带动整个试管架18旋转180°，从而试管Ⅰ17内的水就会流出去，当试管Ⅰ17内的水全部流出去后，然后启动电机Ⅱ16再带动整个试管架18旋转180°，然后启动电机Ⅰ12带动丝杆15逆时针转动，带动试管架18向下移动，当试管架18回到初始位置时，电机Ⅰ12停止工作，然后启动电动推杆20缩短，当推块19回到初始位置时，电动推杆20停止缩短，从而将清洗干净的试管Ⅰ17拿出。

因为还包括有橡胶垫26，推块19上设有橡胶垫26，所以当推块19固定试管Ⅰ17时，橡胶垫26有一定的缓冲作用，就不会损坏试管Ⅰ17。

因为还包括有海绵27，试管架18上设有海绵27，所以当喷头9向试管Ⅰ17内喷水时，水可能会溅到海绵27上，从而有效防止将试管架18弄湿。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
