双向振动油漆过滤装置的制作方法

本发明涉及化工机械技术领域，特别是涉及一种双向振动油漆过滤装置。

背景技术：

油漆生产企业在生产油漆时，各个环节都有可能混入杂质或异物，影响油漆品质；如在用砂磨分散时会混入研磨介质。因此，过滤过程是油漆生产过程很重要的环节之一；现有的油漆过滤装置通常是静止的，使用一段时间后过滤部会因为杂质大量聚集形成堵塞，无法有效进行过滤，存在油漆过滤效果差，过滤速度慢的问题。而一般的震动过滤装置结构及其复杂，制造价格高，而且震动机构内置，不便于维护。

技术实现要素：

本发明的目的在于针对现有技术的不足，提供一种结构简单、震动机构外置的双向振动油漆过滤装置。

本发明的目的是这样实现的：

一种双向振动油漆过滤装置，包括底座、过滤箱，所述底座上设有四根立柱，四根立柱上支撑一安装板，所述安装板上设有一环形安装槽，所述过滤箱的下端设置油漆出口、阀门，所述过滤箱的上端设有上大下小的锥形头，该锥形头的顶部设置箱盖，箱盖上设置油漆进口，该锥形头的圆周壁与所述环形安装槽形成间隙配合，所述底座的一侧设有一立板，所述立板上固定一振动装置，所述振动装置的振动杆与过滤箱上设有的支耳铰接，所述过滤箱内立设一过滤桶，所述过滤箱的管壁上沿轴向设有导向凹槽，所述过滤桶的外周面上设导向凸起与导向凹槽滑动配合，所述过滤桶的外周面上沿径向设有螺纹连接孔，所述过滤箱的管壁上沿轴向设有让位条形孔与螺纹连接孔对应，所述过滤箱的管壁上套有波纹管完全覆盖过滤箱管壁上的让位条形孔，所述波纹管的上下两端粘接固定在过滤箱的管壁上形成密封，所述波纹管的管体上固定有螺纹连接头与让位条形孔、螺纹连接孔对应，所述螺纹连接头内螺纹配合一螺杆，所述螺杆的一端穿过让位条形孔与过滤桶上的螺纹连接孔螺纹配合，所述螺杆的另一端设有连接头与过滤箱管壁上固定的气动振动器连接，所述气动振动器用于通过螺杆驱动过滤桶上下震动。

为了方便与输油管道连接，优选的，所述过滤箱上下端的连接口采用螺纹连接口。

为了长时间使用，将过滤出的杂质沉积在过滤桶的桶底，减少去除杂质的次数，优选的，所述过滤桶的长度是直径的一倍以上。

为了使过滤桶按照既定的位置进入，使螺杆顺利与螺纹连接孔连接，优选的，所述过滤桶上设有两个所述的螺纹连接孔，两个螺纹连接孔对称设置，所述过滤桶上设有两个所述的导向凹槽，两个导向凹槽对称设置，两个导向凹槽的连线垂直于两个螺纹连接孔的连线。

为了提供螺纹连接孔、导向凸起的设置空间，以及便于安装螺杆，优选的，所述过滤桶的内壁上设有环形止口，所述过滤桶的上端设置对应的环形阶梯，所述螺纹连接孔、导向凸起均设置在该环形阶梯上。

优选的，所述振动装置采用气动振动器。

附图说明

图1为过滤装置的结构示意图；

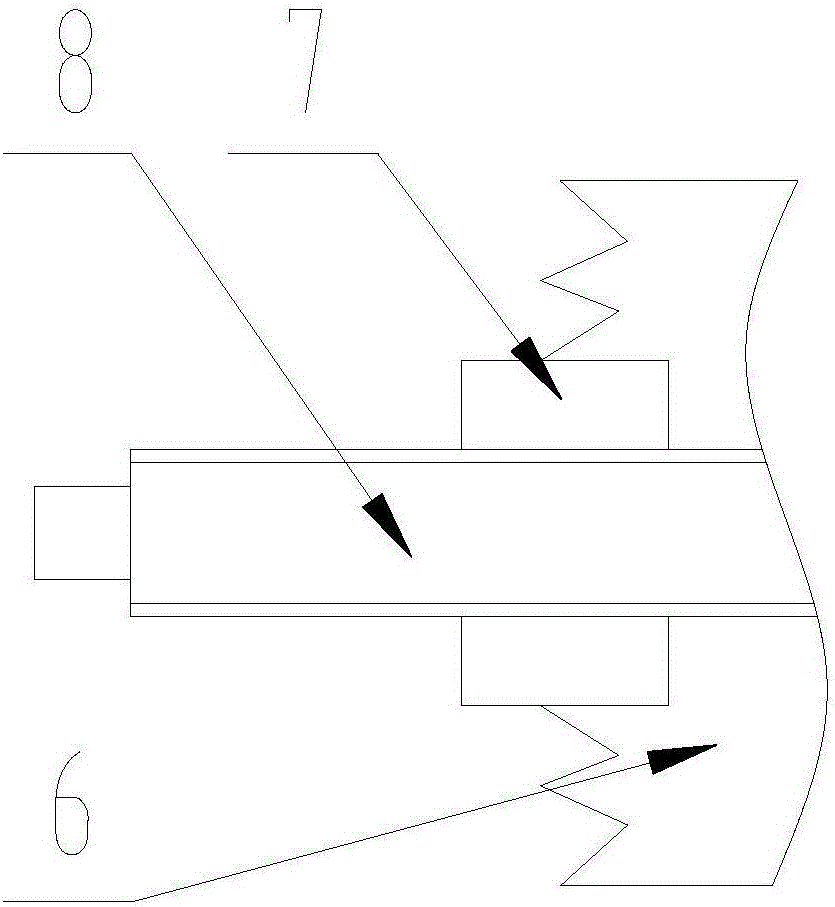

图2为图1中螺纹连接头的连接示意图；

图3为本发明的结构示意图。

图1、图2中，1为过滤箱，2为过滤桶，3为导向凹槽，4为导向凸起，5为让位条形孔，6为波纹管，7为螺纹连接头，8为螺杆，9为气动振动器，10为环形止口，11为环形阶梯。

图3中，1为过滤箱，2为底座，3为立柱，4为安装板，5为油漆出口，6为阀门，7为锥形头，8为箱盖，9为油漆进口，10为立板，11为振动装置。

具体实施方式

一种双向振动油漆过滤装置，包括底座、过滤箱，所述底座上设有四根立柱，四根立柱上支撑一安装板，所述安装板上设有一环形安装槽，所述过滤箱的下端设置油漆出口、阀门，所述过滤箱的上端设有上大下小的锥形头，该锥形头的顶部设置箱盖，箱盖上设置油漆进口，该锥形头的圆周壁与所述环形安装槽形成间隙配合，所述底座的一侧设有一立板，所述立板上固定或者铰接一振动装置，所述振动装置的振动杆与过滤箱上设有的支耳铰接。所述振动装置采用气动振动器。

所述过滤箱内立设一过滤桶，所述过滤桶的长度是直径的1.5倍。所述过滤箱的管壁上沿轴向设有导向凹槽，所述过滤桶的外周面上设导向凸起与导向凹槽滑动配合，所述过滤桶的外周面上沿径向设有螺纹连接孔，所述过滤箱的管壁上沿轴向设有让位条形孔与螺纹连接孔对应，所述过滤箱的管壁上套有波纹管完全覆盖过滤箱管壁上的让位条形孔，所述波纹管的上下两端粘接固定在过滤箱的管壁上形成密封，所述波纹管的管体上固定有螺纹连接头与让位条形孔、螺纹连接孔对应，所述螺纹连接头内螺纹配合一螺杆，所述螺杆的一端穿过让位条形孔与过滤桶上的螺纹连接孔螺纹配合，所述螺杆的另一端设有连接头与过滤箱管壁上固定的气动振动器连接，所述气动振动器用于通过螺杆驱动过滤桶上下震动。

所述过滤桶上设有两个所述的螺纹连接孔，两个螺纹连接孔对称设置，所述过滤桶上设有两个所述的导向凹槽，两个导向凹槽对称设置，两个导向凹槽的连线垂直于两个螺纹连接孔的连线。所述过滤桶的内壁上设有环形止口，所述过滤桶的上端设置对应的环形阶梯，所述螺纹连接孔、导向凸起均设置在该环形阶梯上。

最后说明的是，以上优选实施例仅用以说明本发明的技术方案而非限制，尽管通过上述优选实施例已经对本发明进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本发明权利要求书所限定的范围。
