安全套涂胶机的制作方法

本实用新型涉及一种涂胶设备，特别是涉及一种安全套涂胶机。

背景技术：

聚氨酯安全套生产过程中需进行涂胶处理，为此，需要一种与安全套生产线相配合使用的安全套涂胶机。

技术实现要素：

本实用新型的目的在于提供一种安全套涂胶机，用于解决现有技术中上述问题。

为实现上述目的及其他相关目的，本实用新型提供一种安全套涂胶机，包括：

具有加温功能的箱体，所述箱体用于盛放胶液；

第一滚轮装置，所述第一滚轮装置设置于所述箱体的上方，包括第一滚轮轴和第一滚轮；所述第一滚轮轴通过轴承座固定于所述箱体上，所述第一滚轮套装固定于所述第一滚轮轴上；

第二滚轮装置，所述第二滚轮装置设置于所述箱体的上方，包括第二滚轮轴和第二滚轮；所述第二滚轮轴通过固定支座固定于所述箱体上，所述第二滚轮套装于所述第二滚轮轴上；可在所述第二滚轮轴上转动；

第三滚轮装置，所述第三滚轮装置设置于所述箱体的中下部，包括第三滚轮轴和第三滚轮；所述第三滚轮轴固设于箱体上，所述第三滚轮套装于所述第三滚轮轴上，可在所述第三滚轮轴上转动；所述第三滚轮的下部低于胶液液面；所述第一滚轮、所述第二滚轮、所述第三滚轮通过平皮带相连接；

电机，其输出轴与第一滚轮轴相连接；

调节装置，用于调节涂胶的厚度。

优选的，所述调节装置包括：

导轨板，固定于所述箱体上，其上部设有用于导向的矩形凸起；

调节板，为L型结构，由立板和水平板构成，所述水平板上设置矩形槽，所述调节板通过所述矩形槽与所述矩形凸起相扣接；

紧固螺栓，设置于所述调节板的侧面，用于固定所述调节板。

优选的，所述电机固定于所述箱体上，其输出轴通过链轮、链条与所述第一滚轮轴相连接。

优选的，所述箱体为双层结构，其中间空腔与蒸气管道相连接，所述箱体设置排水口，用于排出冷凝水。

如上所述，本实用新型的安全套涂胶机，具有以下有益效果：使用时将安全套涂胶机放置于安全套生产线的下方，使安全套模具从平皮带上面走过，完成涂胶工作，解决了聚氨酯安全套生产过程的技术难题。

附图说明

图1为本实用新型结构示意图；

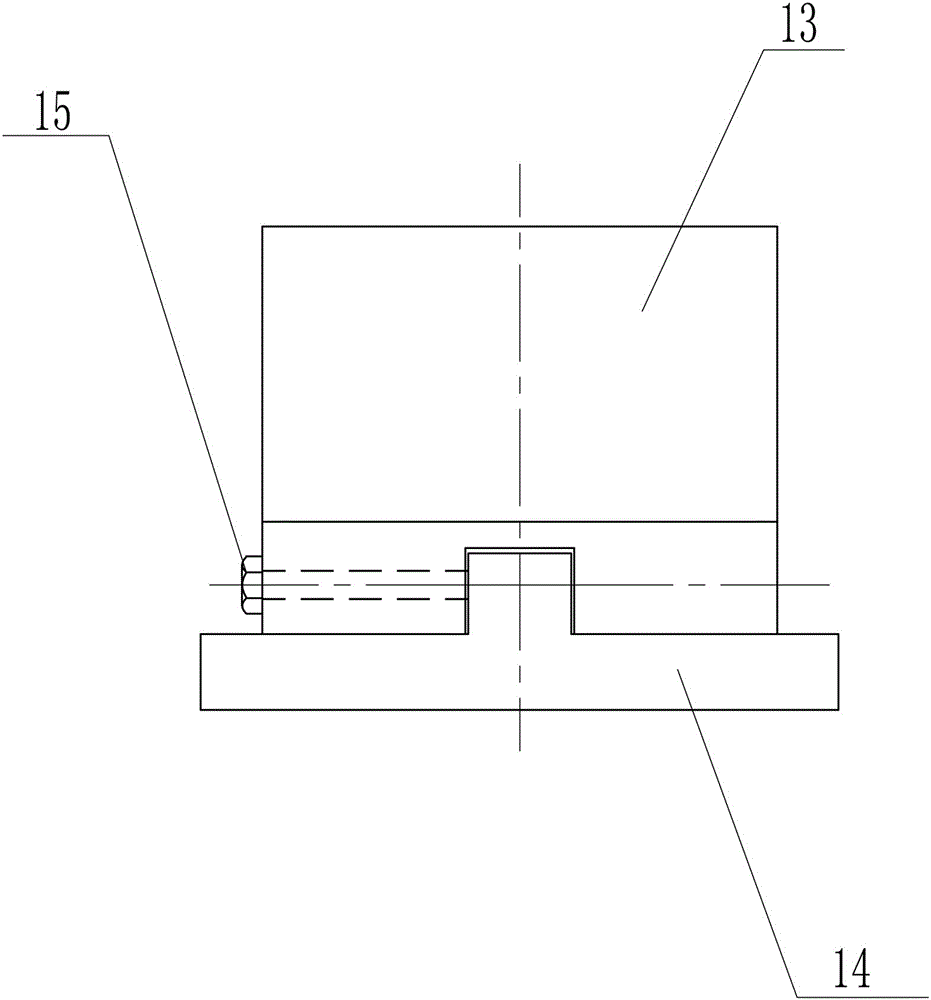

图2为本实用新型调节装置的结构示意图；

图3为调节板的主视图；

图4为调节板的侧视图；

图中：1电机、2箱体、3轴承座、4第一滚轮轴、5第一滚轮、6安全套模具、7平皮带、8固定支座、9第二滚轮轴、10第二滚轮、11蒸汽管道、12第三滚轮、13调节板、14导轨板、15紧固螺栓、16第三滚轮轴、17排水口。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1至图4。须知，本说明书附图所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容所能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

请参阅图1至图4，本实用新型提供一种安全套涂胶机，包括：

具有加温功能的箱体2，箱体2用于盛放胶液；箱体2为双层结构，其中间空腔与蒸气管道11相连接，箱体2设置排水口17，用于排出冷凝水。

第一滚轮装置，所述第一滚轮装置设置于所述箱体的上方，包括第一滚轮轴4和第一滚轮5；第一滚轮轴4通过轴承座3固定于箱体3上，第一滚轮5套装固定于第一滚轮轴4上；

第二滚轮装置，第二滚轮装置设置于箱体3的上方，包括第二滚轮轴9和第二滚轮10；第二滚轮轴9通过固定支座8固定于箱体3上，第二滚轮10套装于第二滚轮轴9上，可在第二滚轮轴9上转动；

第三滚轮装置，所述第三滚轮装置设置于所述箱体的中下部，包括第三滚轮轴16和第三滚轮12；第三滚轮轴16固设于箱体2上，第三滚轮12套装于第三滚轮轴16上，可在第三滚轮轴16上转动；第三滚轮12的下部低于胶液液面；第一滚轮5、第二滚轮10、第三滚轮12通过平皮带7相连接；

电机1，其输出轴与第一滚轮轴4相连接；电机1固定于箱体2上，其输出轴通过链轮、链条与第一滚轮轴4相连接。

调节装置，用于调节涂胶的厚度。所述调节装置包括：

导轨板14，固定于箱体2上，其上部设有用于导向的矩形凸起；

调节板13，为L型结构，由立板和水平板构成，所述水平板上设置矩形槽，调节板13通过所述矩形槽与所述矩形凸起相扣接；

紧固螺栓15，设置于调节板14的侧面，用于固定调节板14。

使用时，使用时将安全套涂胶机放置于安全套生产线的下方，安全套模具与6与平皮带7相接触，使安全套模具从平皮带上面走过，完成涂胶工作。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
