一种生活垃圾粉碎处理系统的制作方法

技术领域：

本发明涉及环保设备技术领域，具体涉及一种生活垃圾粉碎处理系统。

背景技术：
：

随着我国社会经济的快速发展城市化进程的加快以及人民生活水平的迅速提高，城市生产与生活过程中产生的垃圾废物也随之迅速增加，生活垃圾占用土地，污染环境的状况以及对人们健康的影响也越加明显。城市生活垃圾的大量增加，使垃圾处理越来越困难，由此而来的环境污染等问题逐渐引起社会各界的广泛关注。生活垃圾一般可分为四大类：可回收垃圾、餐厨垃圾、有害垃圾和其它垃圾。常用的垃圾方法主要有综合利用、卫生填埋、焚烧和堆肥。在对生活垃圾进行堆肥处理时，需要对生活垃圾进行粉碎，现有的粉碎设备结构复杂，粉碎效果差，需要进行多级粉碎，这就需要采用不同的粉碎设备。

技术实现要素：
：

本发明的目的就是针对现有技术的不足，提供了一种生活垃圾粉碎处理系统。

本发明的技术解决措施如下：

一种生活垃圾粉碎处理系统，其包括从上到下依次设置的进料装置、初级粉碎装置、次级粉碎装置、输出装置以及控制装置，进料装置、初级粉碎装置、次级粉碎装置、输出装置均与控制装置电连接；进料装置的出口和初级粉碎装置的入口连接，初级粉碎装置的出口和次级粉碎装置的入口连接，次级粉碎装置的出口和输出装置连接；进料装置的出料口的右侧设置有用于调节垃圾进给量的调节板，初级粉碎装置内设置有用于初级粉碎垃圾的粉碎刀片，初级粉碎装置的进口处设置有弹性拨料板，初级粉碎装置的出口处的右上方设置有第一进风口；次级粉碎装置内设置有粉碎辊，次级粉碎装置的外壳内壁和粉碎辊之间形成旋转通道，旋转通道的入口处设置有挡料板，次级粉碎装置的左上方设置有用于使垃圾离散的第二进风口，第二进风口的下方设置有导料板；粉碎辊包括锥形轴，锥形轴的外部设置有滚筒，滚筒的外圆柱面上设置有粉碎针排、吹气针排，滚筒的最低端的壁板上设置有沿轴向分布的若干矩形通孔，滚筒的至少一端设置有第三进风口；粉碎刀片包括六个结构相同的刀片，刀片包括截面呈弧状的第一侧边和截面呈s形的第二侧边，第二侧边靠近安装孔所对应的弧口大小小于第二侧边远离安装孔所对应的弧口大小，且第二侧边远离安装孔所对应的弧口朝向同向于对应第一侧边的弧口朝向。

粉碎针排、吹气针排沿滚筒的外圆柱面间隔设置，且分布均匀，粉碎针排包括多个粉碎针，粉碎针呈实心圆锥台状，吹气针排包括多个吹气针，吹气针呈空心圆锥台状，吹气针的最上端设置有单向阀片。

滚筒的两端面具有残余垃圾出口，残余垃圾沿锥形轴滑向残余垃圾出口进而排出。

刀片分为内层和外层，内层为铝合金层，外层为耐磨陶瓷层，外层的厚度为4mm。

进料装置为锥形料斗，锥形料斗的上部设置有过滤网和金属吸附器，锥形料斗的最上沿设置有密封盖和防护栏。

输出装置包括皮带输送机以及垃圾平整装置，皮带输送机携带垃圾转移至垃圾平整装置，被平整后的垃圾被送入堆肥场；垃圾平整装置包括垃圾平整板和间歇式输送机，垃圾平整板设置在间歇式输送机的上方。

本发明的有益效果在于：本发明提供一种生活垃圾粉碎处理系统，其结构简单，节约设备使用，降低能耗，能够对垃圾进行两次粉碎。

附图说明：

图1为本发明的结构示意图；

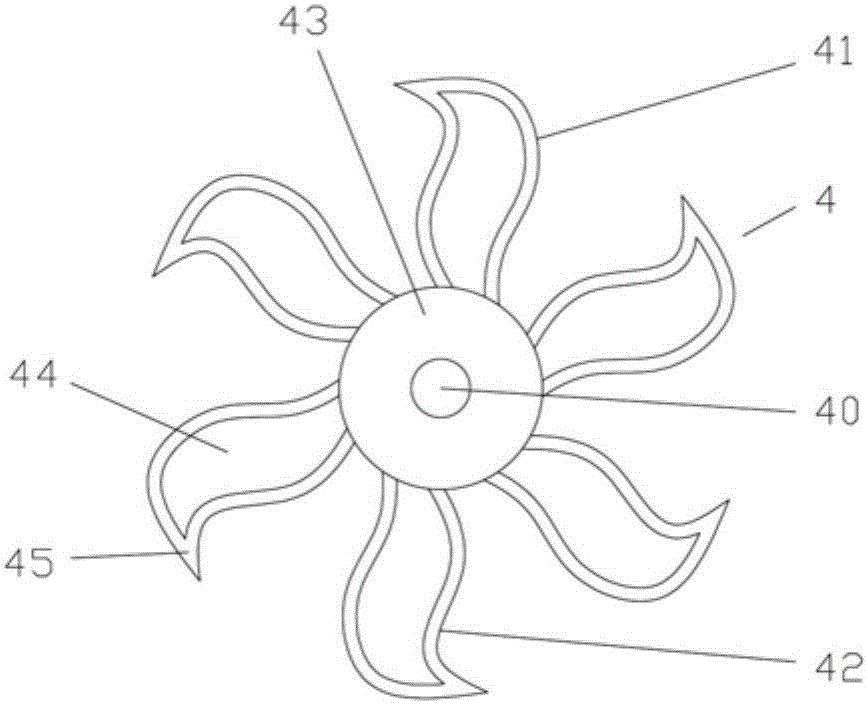

图2为粉碎刀片的结构示意图；

图3为粉碎辊的结构示意图。

具体实施方式：

为了使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做出详细的说明。

如图1-3所示，一种生活垃圾粉碎处理系统，其包括从上到下依次设置的进料装置1、初级粉碎装置3、次级粉碎装置7、输出装置11以及控制装置，进料装置1、初级粉碎装置3、次级粉碎装置7、输出装置11均与控制装置电连接；进料装置1的出口和初级粉碎装置3的入口连接，初级粉碎装置3的出口和次级粉碎装置7的入口连接，次级粉碎装置7的出口和输出装置11连接；进料装置1的出料口的右侧设置有用于调节垃圾进给量的调节板2，初级粉碎装置3内设置有用于初级粉碎垃圾的粉碎刀片4，初级粉碎装置3的进口处设置有弹性拨料板5，初级粉碎装置3的出口处的右上方设置有第一进风口61；次级粉碎装置7内设置有粉碎辊8，次级粉碎装置7的外壳内壁和粉碎辊8之间形成旋转通道，旋转通道的入口处设置有挡料板9，次级粉碎装置7的左上方设置有用于使垃圾离散的第二进风口62，第二进风口62的下方设置有导料板10；粉碎辊8包括锥形轴81，锥形轴81的外部设置有滚筒80，滚筒80的外圆柱面上设置有粉碎针排82、吹气针排83，滚筒80的最低端的壁板上设置有沿轴向分布的若干矩形通孔，滚筒80的至少一端设置有第三进风口；粉碎刀片4包括六个结构相同的刀片，刀片包括截面呈弧状的第一侧边41和截面呈s形的第二侧边42，第二侧边42靠近安装孔40所对应的弧口大小小于第二侧边42远离安装孔40所对应的弧口大小，且第二侧边42远离安装孔40所对应的弧口朝向同向于对应第一侧边41的弧口朝向。

粉碎针排82、吹气针排83沿滚筒80的外圆柱面间隔设置，且分布均匀，粉碎针排82包括多个粉碎针，粉碎针呈实心圆锥台状，吹气针排83包括多个吹气针，吹气针呈空心圆锥台状，吹气针的最上端设置有单向阀片。

滚筒80的两端面具有残余垃圾出口84，残余垃圾沿锥形轴81滑向残余垃圾出口84进而排出。

刀片分为内层44和外层45，内层44为铝合金层，外层45为耐磨陶瓷层，外层45的厚度为4mm。

进料装置1为锥形料斗，锥形料斗的上部设置有过滤网和金属吸附器，锥形料斗的最上沿设置有密封盖和防护栏。

输出装置11包括皮带输送机以及垃圾平整装置，皮带输送机携带垃圾转移至垃圾平整装置，被平整后的垃圾被送入堆肥场；垃圾平整装置包括垃圾平整板和间歇式输送机，垃圾平整板设置在间歇式输送机的上方。

工作原理：生活垃圾由进料装置进入初级粉碎装置中，调节板根据粉碎刀片粉碎垃圾的速度，调节垃圾的进给量，粉碎刀片匀速旋转，对垃圾进行初步粉碎，被初步粉碎的拉进进入输送通道，第一进风口向初级粉碎装置内间歇式送入空气流，在箱体内形成紊流，将垃圾松散，下落至次级粉碎装置7。在次级粉碎装置中，粉碎辊带动从输送通道中下落的垃圾，进入旋转通道，粉碎辊对垃圾进行二次粉碎，挡料板限制过量的垃圾进入旋转通道，第二进风口沿着导料板正压吹风，使垃圾被粉碎后吹出。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。

技术特征：

技术总结
本发明公开了一种生活垃圾粉碎处理系统，其包括从上到下依次设置的进料装置、初级粉碎装置、次级粉碎装置、输出装置以及控制装置，进料装置、初级粉碎装置、次级粉碎装置、输出装置均与控制装置电连接；进料装置的出口和初级粉碎装置的入口连接，初级粉碎装置的出口和次级粉碎装置的入口连接，次级粉碎装置的出口和输出装置连接；进料装置的出料口的右侧设置有用于调节垃圾进给量的调节板，初级粉碎装置内设置有用于初级粉碎垃圾的粉碎刀片。本发明提供一种生活垃圾粉碎处理系统，其结构简单，节约设备使用，降低能耗，能够对垃圾进行两次粉碎。

技术研发人员：胡虎
受保护的技术使用者：苏州睿达矩自动化设备有限公司
技术研发日：2017.06.26
技术公布日：2017.09.19
