一种单定量环系统的制作方法

本发明应用于液体定量取用装置，尤其涉及一种单定量环系统。

背景技术：

单定量系统是一种液体定量的方法，液体定量在化学，生物，制药，环境，医学等领域有较多的使用。单定量系统使用方便，成本低廉，精度高，定量体积任意等。目前双定量方式主要有两种，一种是光电定量，另一种是注射泵定量。他们各自的缺点在于：光电定量使用时要搭配一根玻璃管，在使用时玻璃管易脏，需要定期维护或更换，如果是油性液体更加无法使用，因为油性液体容易残留在管壁上，导致光电传感器判断失误造成结果错误。而且玻璃管管径较粗，重复性误差较高，导致实验数值结果重复性差。

而注射泵定量虽然在定量任意体积方面没问题，但由于其制造成本较高导致价格较贵，注射管壁维护不方便等问题，竞争力也不是很强。

技术实现要素：

为了能获得任意容量的液体定量，用较低价格实现这一目的，本发明的目的是提供一种单定量环系统，该系统的定量方式不仅能定量任意容量，又能用较少的价格购得配件来组装达到目的。

为了达到上述目的，本发明的技术方案是：

一种单定量环系统，该系统包括电磁阀、八通阀、定量环、检液器和蠕动泵，所述的蠕动泵设置有软管，软管一端连接空气，另一端连接检液器，检液器的另一端连接电磁阀的公共端，电磁阀的一端连接废液收集器，电磁阀的另一端连接八通阀的公共端，电磁阀与八通阀之间通过定量环相互连接，八通阀其中一个支口连接试剂，另一个连接存液容器。

作为优选，所述的定量环采用四氟管或peek管或或PFA管，内径要求小于2mm。

作为优选，所述的电磁阀采用两位三通电磁阀。

其定量环大概原理是，X为液体总抽取量，Y为除定量环外液体的体积量。只要想办法把多余的液体排掉，就能提取即定量环里的液体了。根据这个原理，我们搭建了这个系统，电磁阀的公共端，连着检液器，而电磁阀的两个分支口，一端连着废液收集器，一端连着定量环，定量环另一端连接八通阀的公共端，这一段也就是，而排出Y液体的方法就是电磁阀切换位置，蠕动泵反转，多余的液体就从电磁阀另一个出口排到废液容器中。

本发明有益效果是，安装维护方便，价格低廉，用此方式实现定量任意要求容量的液体。

附图说明

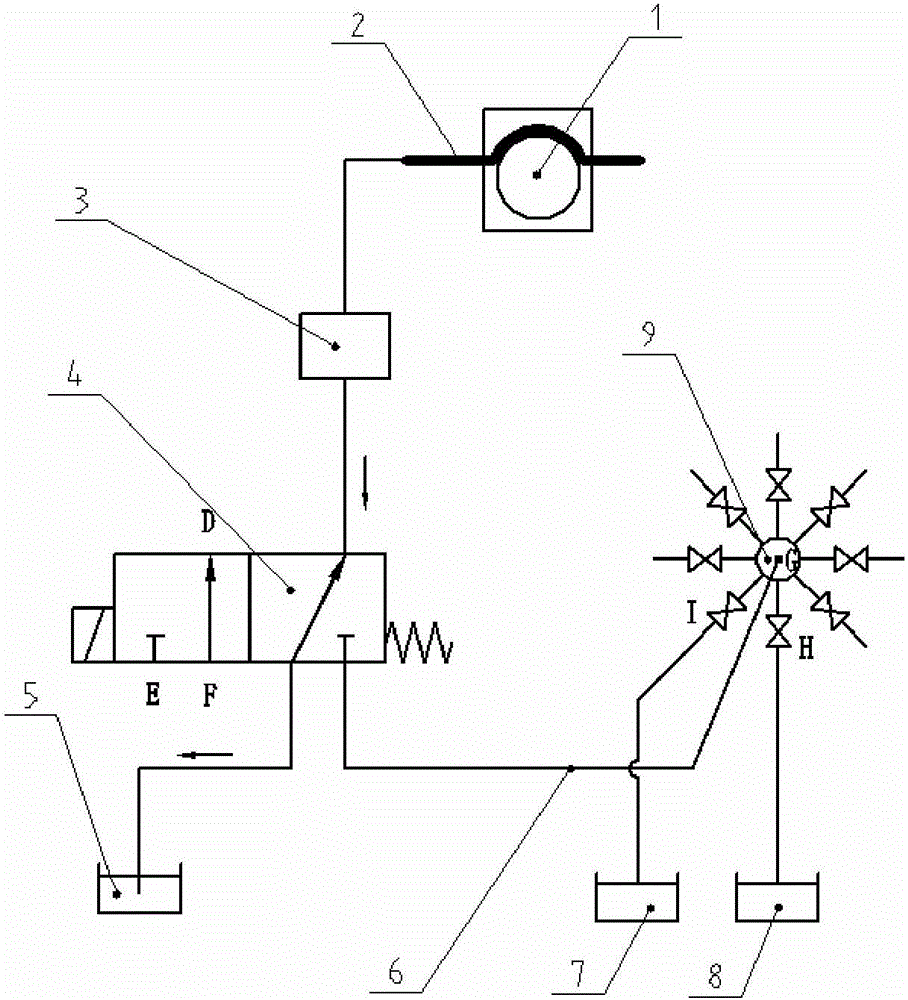

图1是本系统取液动作时的示意图。

图2是本系统排出多余液体动作时的示意图。

图3是本系统取得定量液体动作时的示意图。

图1中序号1是蠕动泵，2是软管，3是检液器，4是电磁阀，5是废液收集器，6是定量环，7是试剂，8是存液容器，9八通阀。

具体实施方式

下面结合附图和实施例对本发明进一步说明。

如图1所示的一种单定量环系统，该系统包括电磁阀4、八通阀9、定量环6、检液器3和蠕动泵1，所述的蠕动泵1设置有软管2，软管2一端连接空气，另一端连接检液器3。电磁阀4采用两位三通电磁阀。检液器3的另一端连接电磁阀4的公共端，电磁阀4的一端连接废液收集器，电磁阀4的另一端连接八通阀9的公共端，电磁阀4与八通阀9之间通过定量环6相互连接，八通阀9其中一个支口连接试剂7，另一个连接存液容器8。定量环6采用四氟管或peek管或PFA管，内径要求小于2mm。

首先进行取液动作，结合图1，开启蠕动泵1正转，将试剂7中的液体从八通阀8I口进，G口出，到定量环6，电磁阀4F口进，D口出，一直到检液器3。

当检液器3检测到有液体，就进行排出多余液体动作，结合图2，蠕动泵1反转，同时电磁阀4切换位置，将液体从检液器3沿着电磁阀4D口进，E口出，最后到达废液收集器。

蠕动泵反转几秒后，确保排废段无残留液体后，结合图3，进行取得定量液体动作，电磁阀4复位，同时八通阀9切换到H口，将液体从电磁阀4F口出，沿着定量环6，进八通阀9的G口，从H口出，最后到达存液容器8，完成动作。
