附着了OCA及耐热保护胶片的透明电极胶片的制作方法

本实用新型涉及附着了OCA及耐热保护胶片的透明电极胶片，涉及一种在把用于平板电脑或智能手机的触摸屏的透明电极胶片制作成传感器时，安装OCA胶片，使得能够防止在对ITO胶片进行热处理时和附着于触摸屏面板时的表面损伤的附着了OCA及耐热保护胶片的透明电极胶片。

背景技术：

透明导电性胶片是在合成树脂胶片的表面层叠透明导电层而形成的胶片。透明导电性胶片用作触摸屏面板的电极、光学显示装置的电极。

例如，在触摸屏面板中，以溅射等方法附着有铟锡氧化物(ITO：Indium Tin Oxide)的透明导电玻璃板与透明导电性胶片可以通过垫片(spacer)而相互相向地配置使用，其中，所述透明导电性胶片是在比较耐热、具有机械刚性、在工序中或使用中因收缩导致的尺寸变化小的聚对苯二甲酸乙二醇酯(以下简称PET)胶片等合成树脂胶片上，以溅射等方法附着了ITO。

另外，也可以在玻璃板上，利用OCA附着透明导电性胶片(以下混用“ITO”)，结合与其相向的另外的ITO胶片而形成触摸屏面板。

为了形成这种触摸屏面板，首先应进行制造ITO胶片的作业，后续加工ITO胶片，进行形成所需导电图案的作业。

通常，ITO胶片由制造商制造在PET胶片上以溅射层叠方式形成ITO层的胶片，以成卷形态供应给触摸屏面板厂商。触摸屏面板制造商把ITO胶片截断成适合工序的大小，在截断的一个ITO胶片上，通过通常的图案化过程，形成能够形成多个触摸屏面板的导电图案后，将其裁断使用。

ITO胶片可以根据作为基材的PET胶片的层结构而区分，原有的相当数量的ITO胶片的基材并非由单纯的一层构成，而是利用OCA接合两层PET而制造基材。另一方面，各PET层也具有在利用OCA接合之前或接合之后形成的几种涂层，在如此制造的基材上，以溅射方法层叠ITO透明导电层。

如图1所示，以往的透明导电性胶片在PET层10两面形成硬质涂层20，在PET层10两面中的一面形成的硬质涂层20的一面，形成底涂层30，在所述底涂层30的一面形成ITO胶片40。

而且，在所述PET层10另一面形成的硬质涂层20的一面，形成粘合层50，在粘合层50的一侧，形成耐热保护胶片60。

所述的耐热保护胶片60用于在把透明导电性胶片制作成传感器时，为了ITO膜的结晶化而在130℃～150℃条件下加热45至90分钟时间，此时，防止在通过卷对卷(Roll to Roll)方式进行热处理时，在ITO胶片40的表面发生损伤。

而且，在所述热处理结束后，把耐热保护胶片60与粘合层50一同撕下，在去除了ITO胶片40和粘合层50的硬质涂层20的一面，重新附着OCA胶片(无符号)，由触摸屏面板厂商进行与其它部件(窗玻璃或ITO胶片或液晶显示屏等)的接合。

如上所述形成粘合层50，如果在在此附着耐热保护胶片60的状态下结合热处理工序，则再次进行去除耐热保护胶片60和粘合层50后附着OCA胶片的过程，因而工序复杂，存在生产率降低、大量消耗制造成本的问题。

另外，为了附着耐热保护胶片60，必须形成粘合层50，因而消耗不必要的材料，所以存在产品的生产成本上升的问题。

【现有技术文献】

【专利文献】

大韩民国公开专利公报第2011-05078号(2011.01.17.公开)

技术实现要素：

本实用新型目的在于提供一种附着了OCA及耐热保护胶片的透明电极胶片，缩减不必要的工序，在使得通过作业的单纯化而提高生产率的同时，不使用不必要的材料，能够降低产品的生产成本。

旨在达成所述目的的本实用新型的特征在于，包括：PET胶片；粘合于所述PET胶片的两侧面的硬质涂层；在粘合于所述PET胶片的硬质涂层中某一者上形成的底涂层；粘合于所述底涂层的一面的ITO胶片；在粘合于所述PET胶片的硬质涂层中另一者上形成的OCA胶片；附着于所述OCA胶片一侧而在热处理固定完成后撕下的耐热保护胶片。

其中，本实用新型的所述硬质涂层在PET胶片上，使用单体作为稀释剂，作为光引发剂，混合树脂制成涂料形态后，执行湿式涂布。

其中，本实用新型的所述底涂层形成折射率不同的多个层，使折射率差异抵消。

本实用新型的特征在于，在窗玻璃上附着ITO胶片时，以OCA胶片保持附着状态而耐热保护胶片去除的状态附着。

本发明的优点在于：

本实用新型在把平板电脑或智能手机的触摸屏中使用的透明电极胶片制作成传感器时，安装OCA及耐热保护胶片，具有防止在对ITO胶片进行热处理时和附着于触摸屏面板时的表面损伤的效果。

另外，本实用新型缩减不必要的工序，具有通过作业的单纯化而提高生产率的效果。

另外，本实用新型使得不使用不必要的材料，具有降低产品的生产成本的效果。

附图说明

图1是显示以往的透明导电性胶片的构成的图。

图2是显示本实用新型的附着了OCA及耐热保护胶片的透明电极胶片的构成的图。

【附图标记的说明】

100:PET胶片

200:硬质涂层

300:底涂层

400:ITO胶片

500:OCA胶片

600:耐热保护胶片

具体实施方式

本实用新型可以加以多样的变更，可以拥有多种实施例，在附图中示例性地图示特定实施例并详细说明。

但是，这并非要把本实用新型限定于特定的实施形态，应理解为包括本实用新型的思想及技术范围内所包含的所有变更、均等物及至替代物。

在说明各附图的同时，针对类似的构成要素使用类似的参照符号。第1、第2等术语可以用于说明多样的构成要素，但所述构成要素不由所述术语所限定。所述术语只用于把一个构成要素区别于其它构成要素的目的。

例如，“及/或”字样的术语，意思是包括多个相关记载项目的组合或多个相关记载项目中的某个项目。

只要未不同地定义，包括技术性或科学性术语在内，此处使用的所有术语具有与本实用新型所属技术领域的技术人员一般理解的内容相同的意义。

与在一般使用的字典中定义的内容相同的术语，应解释为具有与相关技术的文理上具有的意义一致的意义，只要在本申请中未明确定义，不得过于地、过度地解释为形式上的意义。

以下说明中使用的定义术语是为帮助本实用新型的理解而提供的，这种特定术语的使用，可以在不超出本实用新型技术思想的范围内变更为其它形态。

下面通过附图，详细说明本实用新型的附着了OCA及耐热保护胶片的透明电极胶片。

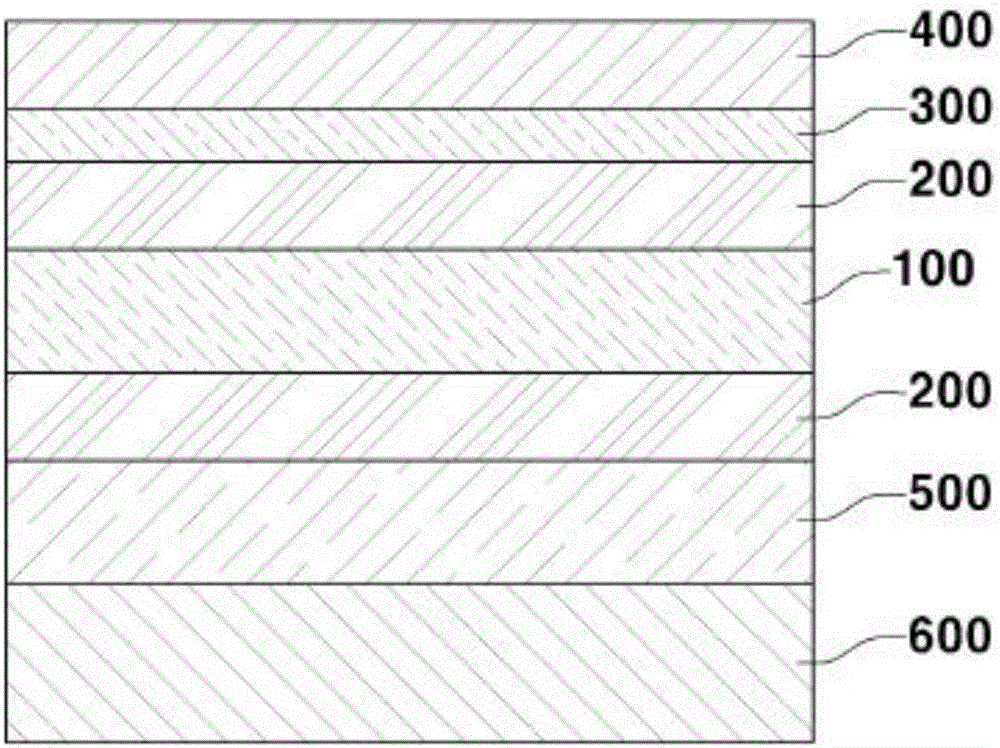

图2是显示本实用新型的附着了OCA及耐热保护胶片的透明电极胶片的构成的图。

如图2所示，本实用新型的附着了OCA及耐热保护胶片的透明电极胶片在PET胶片100两面形成硬质涂层200。

在所述PET胶片100两面形成的硬质涂层200的某一者的一面，形成底涂层030，在所述底涂层300的一面，形成ITO胶片400。

而且，在所述PET胶片100的一侧形成的硬质涂层200的一面，安装OCA胶片500。

在所述OCA胶片500的一侧，形成用于在热处理时保护ITO胶片400的耐热保护胶片600。

所述PET胶片100利用透明性和强度优秀的胶片，这种PET胶片100可以单独或混合2种以上使用，可以以单一胶片的形态或层叠胶片形态应用。

所述硬质涂层200的主成分使用单体作为稀释剂，作为光引发剂而混合树脂，制成涂料形态后，在所述PET胶片100上执行湿式涂布。另外，所述硬质涂层200在使得电气绝缘的同时，发挥提高透过性的作用。

所述ITO胶片400作为具有电气导电性的透明导电膜，主要以溅射方法制造成由铟与氧化锡的化合物(In2O3-SnO2系化合物)构成的膜。

而且，在触摸屏面板中，为了降低电阻值，ITO胶片400加厚至既定厚度，为了使这种层间的折射率差异最小化而进行指数匹配。

在所述ITO胶片400与硬质涂层200之间形成的底涂层300，形成折射率不同的多个层，使得能够使折射率差异抵消。

另外，所述OCA胶片500在与其它部件(窗玻璃或ITO胶片或液晶显示屏等)进行接合时使用，透明且具有粘着功能。

如上所述构成的本实用新型的附着了OCA及耐热保护胶片的透明电极胶片，首先在PET胶片100的两侧形成硬质涂层200，在所述硬质涂层200的某一者上形成ITO胶片400。

所述ITO胶片为30nm～60nm，PET胶片层为23um～188um，OCA层为20um～125um。

执行在所述硬质涂层200与ITO胶片400之间，形成使折射率差异抵消的底涂层300的制作过程。

而且，执行在所述PET胶片100的另一侧形成的所述硬质涂层200上形成OCA胶片500的制作过程。

在完成如上所述的制作过程的状态下，为了ITO胶片100的结晶化而进行热处理过程，此时，热处理通过卷对卷(Roll to Roll)方式实现。

所述ITO胶片400的热处理在130℃～150℃条件下加热约45分钟至约90分钟左右，此时，通过耐热保护胶片600，保护ITO胶片400的表面不受损伤。

所述热处理过程结束，追加进行所需工序后，去除耐热保护胶片600，此时，在OCA胶片500不去除而只去除所述耐热保护胶片的状态下，与其它部件(窗玻璃或ITO胶片或液晶显示屏等)接合。

以往在PET胶片10的两侧形成硬质涂层20，在所述硬质涂层20的一面，依次形成底涂层20和ITO胶片40，在所述底涂层30形成的另一侧的硬质涂层20的一面，形成粘合层50，在该状态下执行附着耐热保护胶片60的过程后，进行热处理过程。而且，追加执行必需工序后，与粘合层50一同去除耐热保护胶片60，追加发生在去除了所述粘合层50和耐热保护胶片60的硬质涂层20再次形成OCA胶片的工序，因此，与生产本实用新型的附着了OCA及耐热保护胶片的透明电极胶片的工序相比，最少追加发生2个步骤的工序，因而存在生产率下降的问题。

与原有透明导电性胶片的生产工序相比，最少缩减2个步骤的工序，因而具有本实用新型的附着了OCA及耐热保护胶片的透明电极胶片的生产率提高的优点。

如上所述生产本实用新型的附着了OCA及耐热保护胶片的透明电极胶片的工序，比以往工序缩减2个步骤以上，因而具有增大生产率的优点，由于无需追加形成诸如以往粘合层的层，因而具有附着了OCA及耐热保护胶片的透明电极胶片的成本降低的优点。

在以上说明的本实用新型的详细说明中，参照本实用新型的优选实施例进行了说明，但本实用新型的保护范围并非限定于所述实施例，只要是所属技术领域的技术人员，便可以理解，在不超出本实用新型的思想及技术领域的范围内，可以多样地修改及变更本实用新型。
