一款飞行器遥控手环的制作方法

本实用新型涉及飞行器遥控技术领域，具体为一款飞行器遥控手环。

背景技术：

载有摄像头的飞行器,具有可以从空中对在野外运动中的人进行拍照，跟踪录像等功能，传统的习惯是用户拿着遥控器控制飞行器，对静止或运动中的目标进行拍照，而用户如果想让飞行器拍摄自已的跑步攀登等动作，就不是那么方便了，实用性较差，降低了使用的乐趣及用户体验。

技术实现要素：

本实用新型的目的在于提供一款飞行器遥控手环，具备操作方便的优点，解决了传统遥控器操作不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一款飞行器遥控手环，包括面壳，所述面壳的两侧分别固定连接有右表带和左表带，并且右表带和左表带的每个节点之间均通过固定螺丝固定连接，在左表带远离面壳的一端固定安装有表带扣，所述面壳的上表面固定安装有镜片，并且镜片外边缘与面壳的连接处设置有面壳装饰件，所述面壳侧面的四角均活动安装有按键，所述面壳的下表面固定安装有电池盖，并且电池盖的外边缘与面壳的连接处固定安装有防水密封圈，所述面壳的侧面设置有位于按键之间的天线。

所述面壳的内部固定安装有PCB板，PCB板上固定安装有与镜片下表面相接的显示屏，显示屏下方的PCB板上还分别设置有识别模块、反馈模块、振荡电路和滤波电路，并且显示屏的右侧设置有位于PCB板上的电池，显示屏的左侧设置有位于PCB板上的控制芯片，控制芯片与显示屏连接处的侧面PCB板上固定安装有麦克风，并且显示屏与麦克风的同侧设置有位于PCB板上的气压传感器。

所述控制芯片分别与按键、电池、麦克风和识别模块电连接，识别模块分别与气压传感器和反馈模块电连接，并且反馈模块与气压传感器电连接，所述控制芯片还分别与显示屏和振荡电路电连接，振荡电路与滤波电路电连接，并且滤波电路与天线电连接。

优选的，所述显示屏为电阻式触摸显示屏。

优选的，所述电池为CR1025锂电池。

优选的，所述气压传感器为MS5611气压传感器。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置右表带和左表带可以将面壳佩戴在手腕上，一边运动一边遥控飞行器实现各种拍照动作，并且设置好程序后，就可以让飞行器对用户本人进行跟踪录像及从不同角度拍照等功能。

2、本实用新型通过设置控制芯片使得该手环各功能得以实现，显示屏用于显示操作过程的人机互动信息，气压传感器可以感知用户所处空间的气压，并与飞行器进行数据的互动，麦克风可以记录声音信息，同时按不同按键，或者不同按键的组合，可以实现开机、关机、遥控飞行器悬停及跟踪飞行录像等功能，还可以对手环进行一些功能设定，而天线可以与飞行器上的天线进行通信，并且设置有防水密封圈可以防止手环进水损坏，本产品达到IP67防水防尘等级，实用性较强，提高了使用的乐趣及用户体验，扩展了飞行器的作用，方便了用户的使用。

附图说明

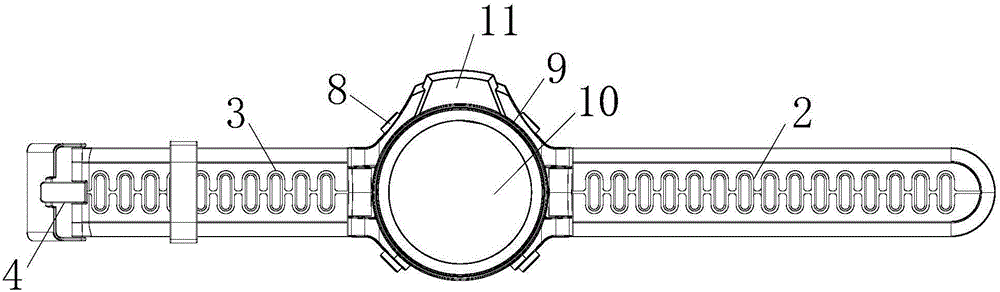

图1为本实用新型结构侧面示意图；

图2为本实用新型结构背面示意图；

图3为本实用新型结构电池盖示意图；

图4为本实用新型结构左表带示意图；

图5为本实用新型结构PCB板示意图；

图6为本实用新型系统示意图。

图中：1面壳、2右表带、3左表带、4表带扣、5固定螺丝、6面壳装饰件、7镜片、8按键、9防水密封圈、10电池盖、11天线、12PCB板、13显示屏、14电池、15气压传感器、16麦克风、17控制芯片、18识别模块、19反馈模块、20振荡电路、21滤波电路。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一款飞行器遥控手环，包括面壳1，面壳1的两侧分别固定连接有右表带2和左表带3，并且右表带2和左表带3的每个节点之间均通过固定螺丝5固定连接，在左表带3远离面壳1的一端固定安装有表带扣4，面壳1的上表面固定安装有镜片7，并且镜片7外边缘与面壳1的连接处设置有面壳装饰件6，面壳1侧面的四角均活动安装有按键8，面壳1的下表面固定安装有电池盖11，并且电池盖11的外边缘与面壳1的连接处固定安装有防水密封圈9，面壳1的侧面设置有位于按键9之间的天线11。

请参阅图5，面壳1的内部固定安装有PCB板12，PCB板12上固定安装有与镜片7下表面相接的显示屏13，显示屏13为电阻式触摸显示屏，可以手动触摸显示屏13以达到操控的目的，显示屏13下方的PCB板12上还分别设置有识别模块18、反馈模块19、振荡电路20和滤波电路21，并且显示屏13的右侧设置有位于PCB板12上的电池14，电池14为CR1025锂电池，显示屏13的左侧设置有位于PCB板12上的控制芯片17，控制芯片17与显示屏13连接处的侧面PCB板12上固定安装有麦克风16，麦克风16可以记录声音信息，并且显示屏13与麦克风16的同侧设置有位于PCB板12上的气压传感器15，气压传感器15为MS5611气压传感器。

请参阅图6，控制芯片17分别与按键8、电池14、麦克风16和识别模块18电连接，识别模块18分别与气压传感器15和反馈模块19电连接，识别模块18可以判断外界的气压大小，以便于控制芯片17对于整个系统的控制，反馈模块19可以将识别模块18识别到的信息传递给气压传感器15，并且反馈模块19与气压传感器15电连接，控制芯片17还分别与显示屏13和振荡电路20电连接，振荡电路20与滤波电路21电连接，并且滤波电路21与天线11电连接。

综上所述，该飞行器遥控手环，通过设置右表带2和左表带3可以将面壳1佩戴在手腕上，一边运动一边遥控飞行器实现各种拍照动作，并且设置好程序后，就可以让飞行器对用户本人进行跟踪录像及从不同角度拍照等功能；通过设置控制芯片17使得该手环各功能得以实现，显示屏13用于显示操作过程的人机互动信息，气压传感器15可以感知用户所处空间的气压，并与飞行器进行数据的互动，麦克风16可以记录声音信息，同时按不同按键8，或者不同按键8的组合，可以实现开机、关机、遥控飞行器悬停及跟踪飞行录像等功能，还可以对手环进行一些功能设定，而天线11可以与飞行器上的天线进行通信，并且设置有防水密封圈9可以防止手环进水损坏，本产品达到IP67防水防尘等级，实用性较强，提高了使用的乐趣及用户体验，扩展了飞行器的作用，方便了用户的使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
