一种绞线机易拆卸绞头的制作方法

本实用新型涉及光缆生产设备领域，尤其涉及一种绞线机易拆卸绞头。

背景技术：

绞线机一般用于将多根线材绞合形成线缆，如图1所示，传统的绞合机的绞头为长形的管体，并与机身固定，绞线机的绞头一般瓷眼板位于管体口的内部，安装或者拆卸瓷眼板时，需要将管体与机身拆卸下来后，再取出瓷眼板，操作非常麻烦，若平常需要清理瓷眼时，都要拆卸，非常消耗时间。

技术实现要素：

为解决上述技术问题，本实用新型提出了一种绞线机易拆卸绞头，包括安装于机身上的管体，所述管体一端连接有绞合装置，所述绞合装置包括圆形块、盖板，所述圆形块上环形排列有若干瓷眼，所述圆形块周边设有4个卡块，所述圆形块通过所述卡块卡合于所述管体内；所述圆形块圆周上设有环形凸起，所述瓷眼中间设有定位锥；所述盖板中心设有通孔，并设有与所述瓷眼相对应的通孔，所述盖板穿过所述定位锥并盖于所述圆形块上。

优选的，所述盖板上设有至少三个环形排列的螺钉，所述圆形块上设有相对应的定位孔，所述盖板通过所述螺钉固定于所述定位孔内。

本实用新型提出的绞线机易拆卸绞头有以下有益效果：本绞头在管体的另一端设置可拆卸的盖板，并且有瓷眼的圆形板设置于管口，当需要装卸或者安装时，将直接拆盖板即可，无需将整个管体拆卸下来，大大提高工作效率。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

图1为现有技术中绞头的安装图；

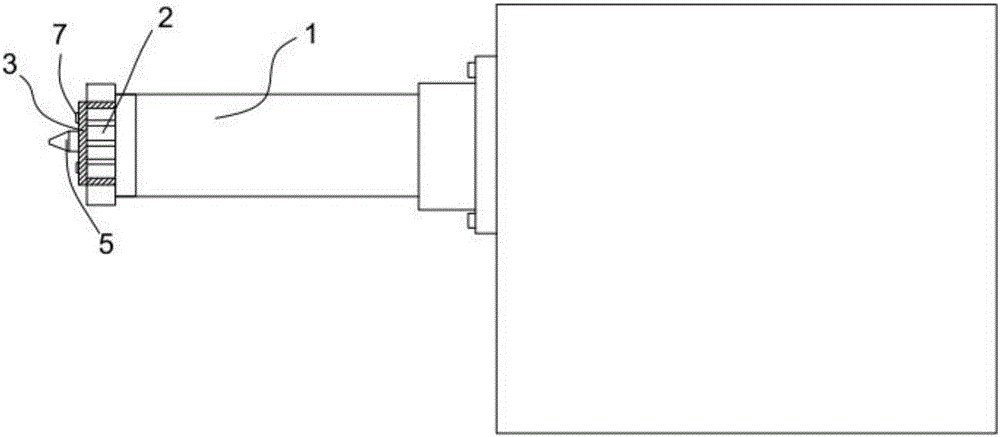

图2为本实用新型的侧面结构示意图；

图3为本实用新型的绞头的正面示意图；

其中，1-管体，2-圆形块，3-盖板，4-瓷眼，5-定位锥，6-定位孔，7-螺钉。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1、图2、图3所示，本实用新型提出了一种绞线机易拆卸绞头，包括安装于机身上的管体1，所述管体1一端连接有绞合装置，所述绞合装置包括圆形块2、盖板3，所述圆形块2上环形排列有若干瓷眼4，所述圆形块2周边设有4个卡块，所述圆形块2通过所述卡块卡合于所述管体1内，其中，卡块可以是圆形，橡胶材质；所述圆形块2圆周上设有环形凸起，所述瓷眼4中间设有定位锥5；所述盖板3中心设有通孔，并设有与所述瓷眼4相对应的通孔，所述盖板3穿过所述定位锥5并盖于所述圆形块2上，并穿过所述定位锥5并盖于所述圆形块2上，定位锥5用于固定盖板3的位置，

其中，所述盖板3上设有至少三个环形排列的螺钉7，所述圆形块2上设有相对应的定位孔6，所述盖板3通过所述螺钉7固定于所述定位孔6内，通过螺钉7将盖板3固定，防止掉落。

本实用新型的工作方式是：当需要拆卸或者清理瓷眼4时，只需将盖板3上的螺钉7拧下，直接可将瓷眼4所在的圆形块2拆下，卡块为橡胶材质，有弹性，可将圆形块2从管体1内拉出，拆装便捷，降低了维修的时间。

对实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
