管母支撑装置及使用该装置的管母线连接金具的制作方法

本实用新型涉及一种管母支撑装置及使用该装置的管母线连接金具。

背景技术：

我国水能资源十分丰富，主要分布在四川、西藏、云南等西部省份，东部较少。煤炭资源分布的总体格局是西多东少、北富南贫，主要分布在山西、内蒙古、陕西、新疆、贵州、宁夏等省（自治区），水能和煤炭资源丰富的地区经济相对而言稍欠发达。而我国主要经济区分布在长江三角洲、珠江三角洲、环渤海地区，这些地区是我国经济发展的龙头，同时也是全国电力负荷的中心。而将我国西南地区的水电和北部地区的火电送到电力负荷中心，输电距离一般都在2000km以上，远距离大容量输电成为我国电力发展的现实要求。直流特高压输电具有输送容量大、损耗小、送电距离远等优点，而且可以节约宝贵的输电走廊资源，符合我国国情的需要。直流特高压输电工程的阀厅内需要通流的距离较长，单根管形母线无法达到要求的距离，必须通过金具将管形母线连接起来。

公告号为CN20184604U、公告日为2011年5月25日的中国专利文件公开了一种管母线连接金具，该连接金具包括底座和立设在底座上的用于支撑管母线的支撑线夹，两管母线对应的支撑线夹沿管母线的轴向间隔布置，以预留出一段供管母线轴向调整的让位距离，其中，底座为板状结构，支撑线夹靠近底座的边沿设置。使用过程中，在管母线的重力作用下，通过两支撑线夹可能会使底座发生变形，另外在管母线轴向移动时，支撑线夹容易在底座上晃动，底座存在支撑不可靠的问题。

技术实现要素：

本实用新型的目的在于提供一种支撑可靠的管母支撑装置，还提供了一种使用该管母支撑装置的管母线连接金具。

为实现上述目的，本实用新型管母支撑装置的技术方案是：管母支撑装置包括底座和固定在底座上的用于沿管母线轴向间隔布置的两支撑线夹，底座包括支架焊装，支架焊装包括焊接在一起的底板和主加强筋，所述支撑线夹固定在底板上，所述主加强筋沿两支撑线夹的间隔布置方向延伸且位于两支撑线夹的间隔之间。

所述底板与主加强筋之间焊接有连接加强筋。

所述主加强筋上设有用于与固定在侧墙上的支撑结构相连的安装孔。

所述管母支撑装置包括用于固定在管母线端部的凸起结构，所述凸起结构与支撑线夹的靠近支架焊装的端面挡止配合。

所述凸起结构为用于安装在管母线上并向外凸出于管母线外周面的螺栓。

支撑线夹上设有用于与管母线接触的等电势片。

本实用新型的管母线连接金具的技术方案是：管母线连接金具包括伸缩线夹和管母支撑装置，管母支撑装置包括底座和固定在底座上的用于沿管母线轴向间隔布置的两支撑线夹，底座包括支架焊装，支架焊装包括焊接在一起的底板和主加强筋，所述支撑线夹固定在底板上，所述主加强筋沿两支撑线夹的间隔布置方向延伸且位于两支撑线夹的间隔之间。

所述底板与主加强筋之间焊接有连接加强筋。

所述管母支撑装置包括用于固定在管母线端部的凸起结构，所述凸起结构与支撑线夹的靠近支架焊装的端面挡止配合，所述凸起结构为用于安装在管母线上并向外凸出于管母线外周面的螺栓。

所述管母线连接金具包括两组以上成对设置的伸缩线夹，各组伸缩线夹之间在轴向和周向错开设置，使得各组缩线夹中的连接导线的长度相同。

本实用新型的有益效果是：两支撑线夹间隔固定在支架焊装的底板上，底板上焊接有主加强筋，主加强筋沿两支撑线夹的间隔布置方向延伸且位于两支撑线夹的间隔之间，本实用新型的支架焊装结构较于现有的板状结构，在支撑线夹对底板施力时，主加强筋能够抑制底板的弯曲变形，因此支架焊装能够提供更为可靠的支撑，同时能够避免管母线在移动过程中支撑线夹晃动。

进一步地，在管母线轴向移动的过程中，管母线端部的凸起结构与支撑线夹的靠近支架焊装的端面挡止配合，从而防止管母线从支撑线夹中脱落。

进一步地，管母线连接金具中，各组伸缩线夹中的连接导线的长度相同，电阻相等，电流分布均匀，各组伸缩线夹之间在轴向和周向错开设置，避免发生碰撞或干涉。

附图说明

图1为本实用新型的管母线连接金具的结构示意图；

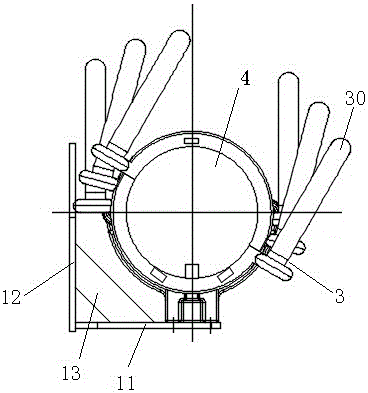

图2为图1的侧视图；

图3为图1中支架焊装的结构示意图。

具体实施方式

下面结合附图对本实用新型的实施方式作进一步说明。

本实用新型的管母线连接金具的具体实施例，如图1至图3所示，管母线连接金具包括伸缩线夹3和管母支撑装置，管母支撑装置包括底座和固定在底座上的用于沿管母线轴向间隔布置的两支撑线夹2，底座包括支架焊装1，支架焊装1包括焊接在一起的底板11、主加强筋12和位于主加强筋12与底板11之间的连接加强筋13，底板11和主加强筋12垂直设置，支撑线夹2固定在底板11上，主加强筋12沿两支撑线夹2的间隔布置方向左右延伸，且主加强筋12位于两支撑线夹2的间隔之间。本实施例中，主加强筋12为板状，平行于管母线的轴线延伸方向设置，主加强筋12上设有用于与固定在侧墙上的支撑结构相连的安装孔。

使用时，在左右两个管母线4相对的端部分别固定支撑线夹2，支撑线夹2通过底部的安装螺钉固定在支架焊装1上，两支撑线夹2位于支架焊装1的加强筋13的左右两侧。管母线4的伸入支撑线夹的靠近支架焊装一侧的端部设有凸起结构，以左侧管母线为例，凸起结构为安装在管母线右端部的螺栓5，螺栓5向外凸出于管母线4的外周面，在管母线4沿轴向向左移动的过程中，螺栓5与支撑线夹2的右端面挡止配合，从而防止管母线从支撑线夹中脱落。支撑线夹2的左右两侧设有用于接触管母线的等电势片6，通过等电势片6使管母线与连接金具保持等电位。

本实施例中，管母线连接金具包括三组共6个伸缩线夹3，伸缩线夹3包括用于连接管母线的连接导线30，三组伸缩线夹在轴向交错设置，即各组中左侧的伸缩线夹和右侧的伸缩线夹的左右依序是对应的，例如第一组中左侧的伸缩线夹位于最左处，第一组右侧的伸缩线夹也位于最左处。各组伸缩线夹中的连接导线平行设置并沿周向错开一定的角度，使得各组伸缩线夹中的连接导线30的长度相同，电阻相等，电流分布均匀，同时避免了各伸缩线夹之间发生碰撞或干涉。

在其他实施例中，还可以省去连接加强筋。

在其他实施例中，凸起结构还可以为除了螺栓之外的凸块或凸沿等其他结构。

本实用新型的管母支撑装置与上述管母线连接金具的实施例中管母支撑装置的结构相同，在此不再赘述。
