电路板组件的制作方法

本发明涉及电子技术领域，尤其涉及一种电路板组件。

背景技术：

电子设备小型化、高性能化是电子工业的发展趋势，sd存储卡是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于电子设备上使用。现有的读卡器接口模块一般是直接焊接在电子设备的主板上，而读卡器接口模块一般尺寸较大，此会占据较多的主板空间，由于主板空间有限，进而增加主板上其他元件的放置与布线的难度。

技术实现要素：

有鉴于此，有必要提供一种电路板组件，其设置读卡器接口模块不受主板尺寸的限制。

本发明一实施方式提供一种电路板组件，包括基板、读卡器模块、转接板及连接器。所述读卡器模块固定设置于所述转接板上，所述连接器固定设置于所述基板上，所述转接板的第一端插接于所述连接器的插槽中，所述转接板的第二端通过固定件固定于所述基板上。

优选地，所述连接器包括第一限位部、第二限位部及第三限位部，所述第二限位部位于所述第一限位部与所述第三限位部之间，所述转接板的第一端设置有开槽；当所述转接板的第一端插接于所述连接器的插槽时，所述转接板夹置于所述第一限位部与所述第三限位部之间，所述第二限位部收容于所述开槽中。

优选地，所述转接板的第一端设置有多个金手指，所述读卡器模块通过多个所述金手指与所述连接器电连接。

优选地，所述固定件包括螺丝及内螺纹柱，所述内螺纹柱固定设置于所述基板上，所述转接板的第二端设置有通孔，所述螺丝穿过所述通孔并锁固于所述内螺纹柱中。

优选地，所述连接器包括第一分部及第二分部，所述第二分部设置有所述插槽，所述内螺纹柱包括固定部及支撑部，所述第一分部的高度与所述支撑部的高度相同，所述固定部穿过所述基板的固定孔，以将所述内螺纹柱固定于所述基板上。

优选地，所述第一分部的顶面设置有第一限位部、第二限位部及第三限位部，所述第二限位部位于所述第一限位部与所述第三限位部之间，所述转接板的第一端设置有开槽；当所述转接板的第一端插接于所述连接器的插槽时，所述转接板夹置于所述第一限位部与所述第三限位部之间，所述第二限位部收容于所述开槽中。

优选地，所述读卡器模块包括相对设置的两个锁固脚，以通过两个所述锁固脚固定设置于所述转接板上。

与现有技术相比，上述电路板组件可以通过转接板及连接器来实现安装固定读卡器模块，节省了基板布线空间，成本低廉。

附图说明

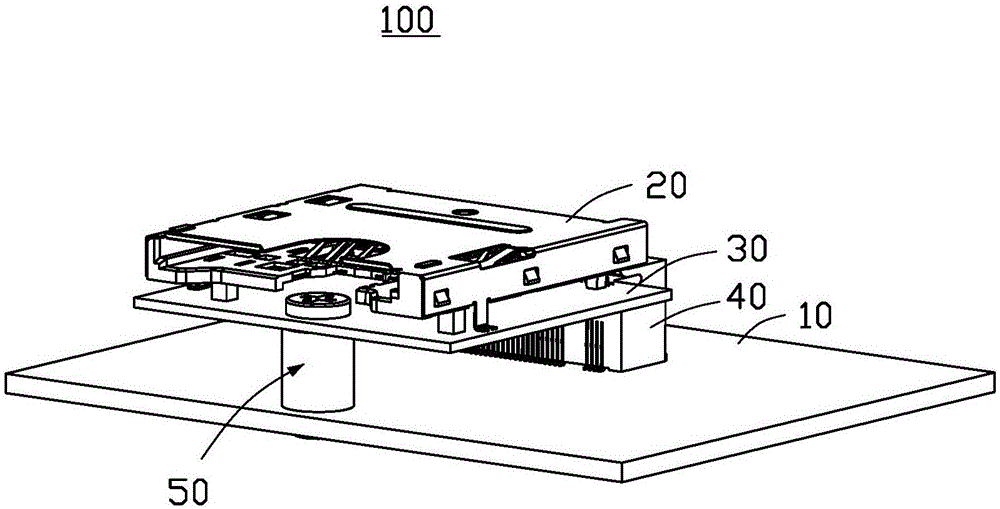

图1是本发明一实施方式中的电路板组件的结构示意图。

图2是本发明一实施方式中的电路板组件的爆炸示意图。

图3是本发明一实施方式中的连接器的结构示意图。

主要元件符号说明

如下具体实施方式将结合上述附图进一步说明本发明。

具体实施方式

请参阅图1，在一实施方式中，一种电路板组件100包括基板10、读卡器模块20、转接板30及连接器40。所述读卡器模块20固定设置于所述转接板30上。所述连接器40固定设置于所述基板10上。所述转接板30的第一端插接于所述连接器40的插槽402中，所述转接板30的第二端通过固定件50固定于所述基板10上。

在一实施方式中，所述转接板30的第一端与第二端优选为相对设置的两端。所述转接板30的第一端可设置多个金手指，所述读卡器模块20可以通过多个所述金手指与所述连接器40电连接。

需要说明的是，所述基板10上还设置有其他功能模块(图未示)，所述读卡器模块20可以通过所述连接器40与基板10上的功能模块进行通信。所述读卡器模块20可以是sd卡读卡器，当有sd卡插接于所述读卡器模块20时，所述读卡器模块20可以读取sd卡存储的资料，或写入资料至sd卡。

请同时参阅图2-3，所述连接器40可以直接焊接在所述基板10上，进而实现固定设置于所述基板10上。所述连接器40也可以通过其他固定件固定设置于所述基板10上。所述读卡器模块20的一端设置有多个信号引脚，所述多个信号引脚可直接焊接在所述转接板30上。所述读卡器模块20还包括相对设置的两个锁固脚201a、201b。所述两个锁固脚201a、201b优选从读卡器模块20的两侧壁延伸而出，所述两个锁固脚201a、201b可以与锁固螺丝配合使用。所述读卡器模块20可以通过该两个锁固脚201a、201b及焊接在所述转接板30上的多个信号引脚来实现固定设置于所述转接板30上。

在一实施方式中，所述固定件50包括螺丝501及内螺纹柱503。所述内螺纹柱503固定设置于所述基板10上。所述基板10上设置有锁固孔101，所述内螺纹柱503包括固定部503a及支撑部503b，所述固定部503a可通过所述锁固孔101固定于所述基板10上，支撑部503b用于支撑所述转接板30。所述转接板30的第二端设置有通孔301，所述螺丝501可穿过所述通孔301并锁固于所述内螺纹柱503中。

在一实施方式中，所述连接器40包括第一分部401及第二分部403。所述插槽402设置于所述第二分部403中，所述第一分部401的顶面404设置有第一限位部405a、第二限位部405b及第三限位部405c。所述第二限位部405b位于所述第一限位部405a与所述第三限位部405c之间，所述转接板30的第一端设置有开槽302。当所述转接板30的第一端插接于所述连接器40的插槽402时，所述转接板30抵靠于所述第一分部401的顶面404，所述转接板30的第一端夹置于所述第一限位部405a与所述第三限位部405c之间，所述第二限位部405b收容于所述开槽302中。

在一实施方式中，所述第一分部401的高度优选与所述支撑部503b的高度相同，进而可以使得所述转接板30与所述基板10近似平行。所述连接器40优选为ngff(nextgenerationformfactor)连接器。

上述电路板组件可以通过转接板及连接器来实现安装固定读卡器模块，节省了基板布线空间，成本低廉。

对本领域的技术人员来说，可以根据本发明的发明方案和发明构思结合生产的实际需要做出其他相应的改变或调整，而这些改变和调整都应属于本发明所公开的范围。

技术特征：

技术总结
一种电路板组件，包括基板、读卡器模块、转接板及连接器。所述读卡器模块固定设置于所述转接板上，所述连接器固定设置于所述基板上，所述转接板的第一端插接于所述连接器的插槽中，所述转接板的第二端通过固定件固定于所述基板上。上述电路板组件可以通过转接板及连接器来实现安装固定读卡器模块，节省了基板的布线空间。

技术研发人员：周艳方;洪文祥;陈钦洲
受保护的技术使用者：鸿富锦精密工业（武汉）有限公司;鸿海精密工业股份有限公司
技术研发日：2017.12.28
技术公布日：2019.07.05
