音响结构及电子设备的制作方法

本实用新型涉及电声技术领域，更具体而言，涉及一种音响结构及电子设备。

背景技术：

目前，随着科技的发展，具有音频播放功能的电子设备受到人们的喜爱，人们可以使用电子设备播放音乐等音频以丰富自己的日常生活。随着用户对电子设备播放的音效品质的要求提高，如何提高电子设备的音效品质成为亟待解决的问题。

技术实现要素：

本实用新型实施方式旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型实施方式需要提供一种音响结构及电子设备。

本实用新型实施方式的音响结构包括：

箱体，所述箱体开设有通孔，所述箱体形成有音腔，所述通孔连通所述音腔；

设置于所述箱体内的泄露管，所述泄露管开设有贯穿所述泄露管的通气孔，所述通气孔沿所述泄露管的中心线方向存在至少两个通气孔横截面的面积是不相等的，所述泄露管通过所述通气孔连通所述音腔及所述箱体的外界；及

设置于所述箱体内的扬声器。

本实用新型实施方式的音响结构，箱体内设置了泄露管，泄露管的通气孔沿泄露管的中心线方向存在至少两个通气孔横截面的面积是不相等的，可以降低音响结构的谐振频率，从而可以提高音响结构的低音效果，提高了音响结构播放的声音的品质。

在某些实施方式中，所述通气孔在所述泄露管上形成有入口及出口，所述出口连接所述通孔；

所述通气孔横截面的面积沿所述入口到所述出口方向逐渐增大；或

所述通气孔横截面的面积沿所述入口到所述出口方向逐渐减小。

在某些实施方式中，所述通气孔在所述泄露管上形成有入口及出口，所述出口连接所述通孔；

所述通气孔横截面的面积沿所述入口到所述泄露管的中间位置逐渐减小，及沿所述出口到所述泄露管的所述中间位置逐渐减小；或

所述通气孔横截面的面积沿所述入口到所述泄露管的中间位置逐渐增大，及沿所述出口到所述泄露管的所述中间位置逐渐增大。

在某些实施方式中，所述通气孔在所述泄露管上形成有入口及出口，所述出口连接所述通孔；

所述通气孔横截面的面积沿所述入口到所述泄露管的中间位置逐渐增大，及沿所述出口到所述泄露管的所述中间位置给力减小；或

所述通气孔横截面的面积沿所述入口到所述泄露管的中间位置逐渐减小，及沿所述出口到所述泄露管的所述中间位置逐渐增大。

在某些实施方式中，所述通孔包括第一开口及第二开口，所述第一开口形成在所述箱体的内表面，所述第二开口形成在所述箱体的外表面，所述泄露管连接所述第一开口。

在某些实施方式中，所述通孔包括第一开口及第二开口，所述第一开口形成在所述箱体的内表面，所述第二开口形成在所述箱体的外表面，所述泄露管位于所述通孔中并连接所述第一开口及所述第二开口。

在某些实施方式中，所述箱体包括第一部件及与所述第一部件连接的所述第二部件，所述第一部件与所述第二部件连接形成所述音腔。

在某些实施方式中，所述音响结构包括密封件，所述密封件密封所述第一部件及所述第二部件之间的间隙。

本实用新型实施方式的电子设备，包括上述任一项实施方式所述的音响结构。

本实用新型实施方式的电子设备中，箱体内设置了泄露管，泄露管的通气孔沿泄露管的中心线方向存在至少两个通气孔横截面的面积是不相等的，可以降低音响结构的谐振频率，从而可以提高音响结构的低音效果，提高了音响结构播放的声音的品质。

在某些实施方式中，所述电子设备为手机或平板电脑。

本实用新型实施方式的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型实施方式的实践了解到。

附图说明

本实用新型实施方式的上述和/或附加的方面和优点从结合下面附图对实施方式的描述中将变得明显和容易理解，其中：

图1是本实用新型实施方式的音响结构的截面示意图；

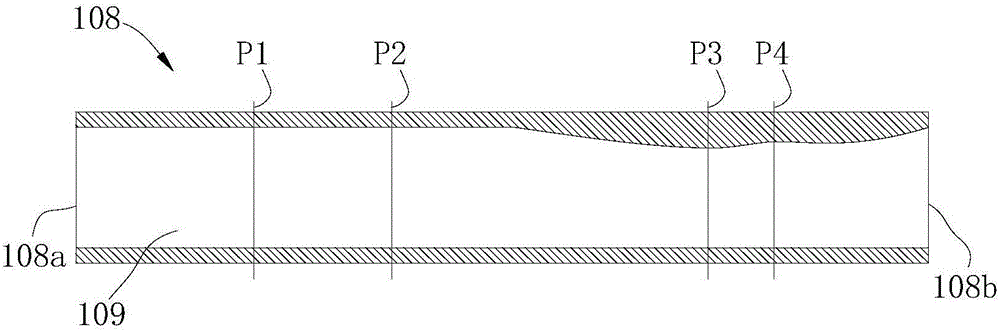

图2是本实用新型实施方式的音响结构的泄露管的截面示意图；

图3是本实用新型实施方式的音响结构的通气孔横截面示意图；

图4是本实用新型实施方式的音响结构的泄露管的另一截面示意图；

图5是本实用新型实施方式的音响结构的泄露管的又一截面示意图；

图6是本实用新型实施方式的音响结构的泄露管的再一截面示意图；

图7是本实用新型实施方式的音响结构的泄露管的另又一截面示意图；

图8是本实用新型实施方式的音响结构的泄露管的另再一截面示意图；

图9是本实用新型实施方式的音响结构的泄露管的又另一截面示意图；

图10是本实用新型实施方式的音响结构的泄露管的又再一截面示意图；

图11是本实用新型实施方式的音响结构的另一截面示意图；

图12是本实用新型实施方式的音响结构的又一截面示意图；

图13是本实用新型实施方式的音响结构的再一截面示意图。

主要元件符号说明：

音响结构100、箱体102、通孔104、第一开口104a、第二开口104b、音腔106、泄露管108、入口108a、出口108b、通气孔109、扬声器110、出声孔112、第一部件114、第二部件116、密封件118。

具体实施方式

下面详细描述本实用新型的实施方式，所述实施方式的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施方式是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接或可以相互通信；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

下文的公开提供了许多不同的实施方式或例子用来实现本实用新型的不同结构。为了简化本实用新型的公开，下文中对特定例子的部件和设定进行描述。当然，它们仅仅为示例，并且目的不在于限制本实用新型。此外，本实用新型可以在不同例子中重复参考数字和/或参考字母，这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施方式和/或设定之间的关系。此外，本实用新型提供了的各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的应用和/或其他材料的使用。

如图1所示，本实用新型实施方式的音响结构100包括箱体102、泄露管108及扬声器110。

箱体102开设有通孔104，箱体102形成有音腔106，通孔104连通音腔106。

泄露管108设置于箱体102内，泄露管108开设有贯穿泄露管108的通气孔109，通气孔109沿泄露管108的中心线方向存在至少两个通气孔横截面的面积是不相等的，泄露管108通过通气孔109连通音腔106及箱体102的外界。

扬声器110设置于箱体102内。

上述音响结构100中，箱体102内设置了泄露管108，泄露管108的通气孔109沿泄露管108的中心线方向存在至少两个通气孔横截面的面积是不相等的，可以降低音响结构100的谐振频率，从而可以提高音响结构100的低音效果，提高了音响结构100播放的声音的品质。

泄露管108可以使得扬声器110背面的声波的相位倒转，使得扬声器110振膜背面的声波的相位经过泄露管108后与扬声器110的振膜正面的声波相位相同，扬声器110背面声波与扬声器110正面声波相叠加，提高了声波的辐射效率。

具体地，由于扬声器110振膜背面附近的空气到达泄露管108具有一定的时间差，当扬声器110振膜背面的空气到达泄露管108时，此时，扬声器110的振膜可向前运动而吸引泄露管108附近的空气，阻止了泄露管108附近的空气经过泄露管108传到音响结构100的外界。

可以理解，上述通气孔109沿泄露管108的中心线方向存在至少两个通气孔横截面的面积是不相等的，也就是说，也可能存在有多个通气孔横截面的面积是相等的，例如，如图2所示，泄露管108的通气孔109包括通气孔横截面的面积沿中心线方向相等的部分及通气孔横截面的面积沿中心线方向变化的部分。

具体地，如图2及图3所示，由平面P1、平面P2、平面P3及平面P4分别截取通气孔109得到通气孔横截面S1、通气孔横截面S2、通气孔横截面S3及通气孔横截面S4。通气孔横截面S1的面积与通气孔横截面S2的面积相等，通气孔横截面S1的面积与通气孔横截面S3的面积及通气孔横截面S4的面积不相等，更具体地，在本实用新型示例中，通气孔横截面S1的面积大于通气孔横截面S4的面积，且通气孔横截面S4的面积大于通气孔横截面S3的面积。

在本实用新型实施方式中，箱体102开设有出声孔112，扬声器110设置在箱体102上并通过出声孔112暴露。

如此，出声孔112可以使得扬声器110发出的声音传到音响结构100的外界。

本实用新型示例中，出声孔112的数量为单个。

可以理解，在其他实施方式中，出声孔112的数量可以根据实际情况设置为两个或两个以上等其他数量。两个或两个以上出声孔112间隔设置。

在本实用新型示例中，泄露管108的管壁的厚度不是处处相等的，如图1所示。

如此，泄露管108容易制造，可节约成本。

在某些实施方式中，泄露管108呈直线管状。

如此，泄露管108的结构简单，容易制造。

当然，在其他实施方式中，泄露管108可以是其他形状，例如泄露管108是弧形管。

在某些实施方式中，泄露管108的内壁呈流线型。

如此，减少了空气流经泄露管108时受到的阻力，减少空气与泄露管108的内壁摩擦产生的噪音，使得音响结构100的音质效果较好。

在某些实施方式中，通气孔109在泄露管108上形成有入口108a及出口108b，出口108b连接通孔104，通气孔横截面的面积沿入口108a到出口108b方向逐渐增大，如图4所示；或通气孔横截面的面积沿入口108a到出口108b逐渐减小，如图5所示。

如此，通气孔横截面的面积沿入口108a到出口108b方向逐渐增大，使得外界空气更容易通过通气孔109进入音腔106。

通气孔横截面的面积沿入口108a到出口108b方向逐渐减小，使得音腔106内的空气更容易通过通气孔109进入箱体102外界。

在某些实施方式中，通气孔109在泄露管108上形成有入口108a及出口108b，出口108b连接通孔104，通气孔横截面的面积沿入口108a到泄露管108的中间位置逐渐减小，及沿出口108b到泄露管108的中间位置逐渐减小，如图6所示；或通气孔横截面的面积沿入口到泄露管108的中间位置逐渐增大，及沿出口到泄露管的中间位置逐渐增大，如图7所示。

如此，通气孔横截面的面积沿入口108a及出口108b到泄露管108的中间位置逐渐减小或逐渐增大的泄露管108可用于降低音响结构100的谐振频率，提高音响结构100的低音效果。

在某些实施方式中，通气孔109关于穿过泄露管108的中间位置的平面对称，如图6及图7所示。

如此，泄露管108容易制造，节约音响结构100的制造成本。

当然，在其他实施方式中，通气孔109也可以是不对称的，如图8所示。

在某些实施方式中，通气孔109在泄露管108上形成有入口108a及出口108b，出口108b连接通孔104,通气孔横截面的面积沿入口108a到泄露管108的中间位置逐渐增大，及沿出口108b到泄露管108的中间位置逐渐减小，如图9所示；或通气孔横截面的面积沿入口108a到泄露管108的中间位置逐渐减小，及沿出口108b到泄露管108的中间位置逐渐增大，如图10所示。

如此，通气孔横截面的面积沿入口108a及出口108b到泄露管108的中间位置的变化趋势是不一致的，泄露管108可用于降低音响结构100的谐振频率，提高音响结构100的低音效果。

在某些实施方式中，通孔104包括第一开口104a及第二开口104b，第一开口104a形成在箱体102的内表面，第二开口104b形成在箱体102的外表面，泄露管108连接第一开口104a，如图1所示。

如此，音腔106内的声波依次经过泄露管108、第一开口104a及第二开口104b传到音响结构100的外界，以和扬声器110正面的声波相叠加而提高扬声器110产生的声波的辐射效率。

在某些实施方式中，如图11所示，通孔104包括第一开口104a及第二开口104b，第一开口104a形成在箱体102的内表面，第二开口104b形成在箱体102的外表面，泄露管108穿过第一开口104a并连接第二开口104b。

如此，音腔106内的声波直接从泄露管108传递到音响结构100的外界，以和扬声器110正面的声波相叠加而提高扬声器110产生的声波的辐射效率。

需要说明的是，泄露管108的外壁与通孔104的内壁密封连接，以避免音腔106内声波从泄露管108的外壁与通孔104的内壁之间流出而产生噪音。

在某些实施方式中，如图12所示，箱体102包括第一部件114及与第一部件114连接的第二部件116，第一部件114与第二部件116连接形成音腔106。

如此，箱体102由第一部件114及第二部件116组成，便于音响结构100拆装及检修。

在某些实施方式中，如图13所示，音响结构100包括密封件118，密封件118密封第一部件114及第二部件116之间的间隙。

如此，密封件118密封第一部件114与第二部件116之间的间隙，避免音腔106内的声波从第一部件114及第二部件116之间的间隙泄露出去而引起噪音，进而提高了音响结构100播放声音的音效品质。

本实用新型实施方式的电子设备包括上述任一实施方式的音响结构100。

本实用新型实施方式的电子设备中，箱体102内设置了泄露管108，泄露管108的通气孔109沿泄露管108的中心线方向存在至少两个通气孔横截面的面积是不相等的，可以降低音响结构100的谐振频率，从而可以提高音响结构100的低音效果，提高了音响结构100播放的声音的品质。

在某些实施方式中，电子设备为手机或平板电脑。
