新型园林树木固定装置的制作方法

本实用新型涉及一种新型园林树木固定装置。

背景技术：

对于园林中刚刚种植或者移植的树木，往往需要将其进行有效固定，以防止大风将其吹倒，从而保证其更好地生长。传统的固定方式多是在树木周围搭上支架，这种方式的作业效率低，用料较多，同时人工劳动强度大，因此无法满足目前的固定需求。也有采用相应的树木固定装置来对树木进行夹持固定，但限于结构和设计上的限制，现有的树木固定装置的操作往往比较麻烦，同时不容易保证自身的水平限位以使得树木能够始终直立生长，此外现有的树木固定装置的智能化程度往往较低，其并不能够对树木周围的生长状态进行检测，这些都大大降低了树木固定装置的使用性能和适用范围。

技术实现要素：

为克服以上现有技术的不足，本实用新型要解决的技术问题是提供一种操作简便快捷，同时还能够进行有效的夹持固定以保证树木始终直立生长的新型园林树木固定装置。

本实用新型的技术方案是：一种新型园林树木固定装置，分别包括了左夹座和右夹座，在所述左夹座的左侧前端及左侧后端分别铰接有第一左伸缩杆和第二左伸缩杆，在所述右夹座的右侧前端及右侧后端分别铰接有第一右伸缩杆和第二右伸缩杆，在所述第一左伸缩杆、第二左伸缩杆、第一右伸缩杆和第二右伸缩杆上还均设有紧固旋钮，同时在所述第一左伸缩杆、第二左伸缩杆、第一右伸缩杆和第二右伸缩杆的底端还均铰接有固定钉；在所述左夹座的右侧中部设有左V型凹槽，在所述右夹座的左侧中部设有右V型凹槽，并且在所述左夹座的右侧前端及右侧后端分别连接有沿水平方向向右延伸的前螺杆和后螺杆，在所述右夹座的前后两端分别设有用于穿过所述前螺杆的前通孔和用于穿过所述后螺杆的后通孔，同时在所述前螺杆及后螺杆的右端还分别螺纹连接有锁紧螺母；在所述左夹座上还分别设有倾斜传感器、微控制器和LCD显示器，并且所述倾斜传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述LCD显示器的输入端。

上述新型园林树木固定装置，其中在所述左夹座上还分别设有GPS传感器和无线发射器，并且所述GPS传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述无线发射器的输入端。

上述新型园林树木固定装置，其中在所述右夹座上还分别设有振动传感器和报警器，并且所述振动传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述报警器的输入端。

上述新型园林树木固定装置，其中在所述左V型凹槽和右V型凹槽的内表面还均覆盖有橡胶层。

上述新型园林树木固定装置，其中在所述右夹座上还分别设有环境光传感器和LED灯，并且所述环境光传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述LED灯的输入端。

本实用新型的有益效果是：通过采用上述结构，本实用新型操作简便快捷，同时还能够进行有效的夹持固定以保证树木始终直立生长，这大大提升了固定装置的使用性能。

附图说明

为了使本实用新型的目的、技术方案和优点更加清楚，下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

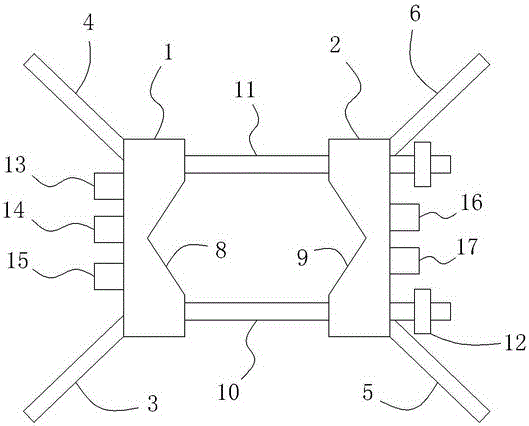

图1是新型园林树木固定装置的结构示意图；图2是图1所示固定装置的俯视结构示意图。

图中：左夹座1，右夹座2，第一左伸缩杆3，第二左伸缩杆4，第一右伸缩杆5，第二右伸缩杆6，固定钉7，左V型凹槽8，右V型凹槽9，前螺杆10，后螺杆11，锁紧螺母12，倾斜传感器13，LCD显示器14，GPS传感器15，振动传感器16，报警器17。

具体实施方式

如图1和图2所示，一种新型园林树木固定装置，分别包括了左夹座1和右夹座2，在左夹座1的左侧前端及左侧后端分别铰接有第一左伸缩杆3和第二左伸缩杆4，在右夹座2的右侧前端及右侧后端分别铰接有第一右伸缩杆5和第二右伸缩杆6，在第一左伸缩杆3、第二左伸缩杆4、第一右伸缩杆5和第二右伸缩杆6上还均设有紧固旋钮，同时在第一左伸缩杆3、第二左伸缩杆4、第一右伸缩杆5和第二右伸缩杆6的底端还均铰接有固定钉7，这样，便能够灵活调节左夹座1和右夹座2的高度，并使二者保持水平状态；在左夹座1的右侧中部设有左V型凹槽8，在右夹座2的左侧中部设有右V型凹槽9，以有效地对树木进行夹持，并且在左夹座1的右侧前端及右侧后端分别连接有沿水平方向向右延伸的前螺杆10和后螺杆11，在右夹座2的前后两端分别设有用于穿过前螺杆10的前通孔（图中未示出）和用于穿过后螺杆11的后通孔（图中未示出），同时在前螺杆10及后螺杆11的右端还分别螺纹连接有锁紧螺母12，通过旋紧锁紧螺母12，便可对树木进行有效的固定；在左夹座1上还分别设有倾斜传感器13、微控制器和LCD显示器14，并且倾斜传感器14的输出端连接至微控制器的输入端，微控制器的输出端连接至LCD显示器14的输入端。这样，便可更加保证了左夹座1和右夹座2能够完全调节至水平状态，从而有利于树木的直立生长。

作为优选，对于上述新型园林树木固定装置，其中在左夹座1上还分别设有GPS传感器15和无线发射器，并且GPS传感器15的输出端连接至微控制器的输入端，微控制器的输出端连接至无线发射器的输入端。

作为进一步的优选，对于上述新型园林树木固定装置，其中在右夹座2上还分别设有振动传感器16和报警器17，以有效地检测并反馈固定装置的异常剧烈的震动，并且振动传感器16的输出端连接至微控制器的输入端，微控制器的输出端连接至报警器17的输入端。

作为更进一步的优选，对于上述新型园林树木固定装置，其中在左V型凹槽8和右V型凹槽9的内表面还均覆盖有橡胶层，以对树木进行有效的防护。

作为再进一步的优选，对于上述新型园林树木固定装置，其中在右夹座2上还分别设有环境光传感器和LED灯，并且环境光传感器的输出端连接至微控制器的输入端，微控制器的输出端连接至LED灯的输入端。这样，当环境光传感器检测到周围环境过暗时，便可控制启动LED灯，以实现对周围环境的照明。

综上所述，通过采用上述结构，本实用新型操作简便快捷，同时还能够进行有效的夹持固定以保证树木始终直立生长，这大大提升了固定装置的使用性能。

上面结合附图对本实用新型优选的具体实施方式和实施例作了详细说明，但是本实用新型并不限于上述实施方式和实施例，在本领域技术人员所具备的知识范围内，还可以在不脱离本实用新型构思的前提下作出各种变化。
