一种波涌灌溉发生装置的制作方法

本实用新型涉及农田用具技术领域，特别涉及一种兼具灌溉、施肥功能的波涌灌溉发生装置。

背景技术：

不合理的灌溉方式与施肥措施严重阻碍着我国农业的可持续发展，水肥的绿色高效利用已是我亟需解决的问题。因此，在农业生产实践中，大力发展节水灌溉技术和科学施肥技术，提高水、肥利用效率，不仅可以缓解农业用水紧张和改善农业生态环境，而且也是我国农业可持续发展的必由之路，更是我国国民经济可持续发展的重要保障。

目前，业内多采用水肥一体化技术来实现水肥同步高效利用，应用最普遍的是滴灌水肥一体化，无论在原理上还是技术上都日臻成熟。而对于地面灌溉方式而言，水肥一体化研究刚刚起步，相应的灌溉施肥设备更是少见。

波涌灌溉是一种改进型地面灌水方式，较传统地面灌水方法有节水保肥等优点，在灌水设备上与有压灌水相比，具有灌水方式简单、成本低廉的特点。

近年来，在波涌灌设备研发上也取得了显著的成果。中国水科院的谢崇宝、黄斌等(1999)研制出中国第一套波涌灌设备，包括波涌灌控制阀、自动控制器和输水管道以及太阳能电池板，其中波涌灌控制阀主要由阀体、阀门、减速箱及控制电路板组成。该设备田间实用性较强，能很好满足波涌灌溉设计要求。西安理工大学的张建丰、王文焰等研制了波涌灌溉自动放水控制系统，该系统由智能放水控制器和直流电源组成，成本低、结构简单，可实现自动化。山西农业大学的李兴平、高昌珍(2006)研发了适用于丘陵山地的波涌灌溉配套设备，包括波涌阀、自控器、田间输配水管道等。山东农业大学的陈军、王春堂(2007)等研发了渠灌模式下波涌灌溉自控设备，利用水力控制杠杆，从而传动机械装置来实现波涌灌溉。然而，上述的波涌灌溉技术多注意灌水方式及动力驱动的改进，并没有考虑灌溉施肥因素。

技术实现要素：

本实用新型提供一种波涌灌溉发生装置，该波涌灌溉发生装置能实现地面灌溉的水肥一体化。

为解决上述技术问题，本实用新型的技术方案为：

一种波涌灌溉发生装置，包括进水管，所述进水管连通有第一出水管和第二出水管，所述进水管、所述第一出水管和所述第二出水管呈T字型结构，所述第一出水管上设有第一电磁阀，所述第二出水管上设有第二电磁阀，所述进水管上设有注肥口。

其中，优选地，所述进水管上设有流量计。

其中，优选地，所述注肥口与隔膜泵连接，隔膜泵的进液口与肥液箱连通。

其中，优选地，还包括PLC控制器，所述PLC控制器分别与所述第一电磁阀、所述第二电磁阀、所述流量计和所述隔膜泵连接。

其中，优选地，还包括太阳能电池板，所述太阳能电池板与蓄电池连接，所述蓄电池分别与所述PLC控制器、所述第一电磁阀、第二电磁阀、流量计和隔膜泵连接。

其中，优选地，所述壳体的底部设置有行走轮，所述壳体的后侧面设置有推动把手。

本实用新型的有益效果：

本实用新型的波涌灌溉发生装置在进水管处设置有注肥口道，将波涌灌与灌溉施肥两项技术结合了起来，更好的发挥了节水保肥的特点，且设备造价低，易于操作。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1本实用新型田间空间数据采集装置的结构示意图；

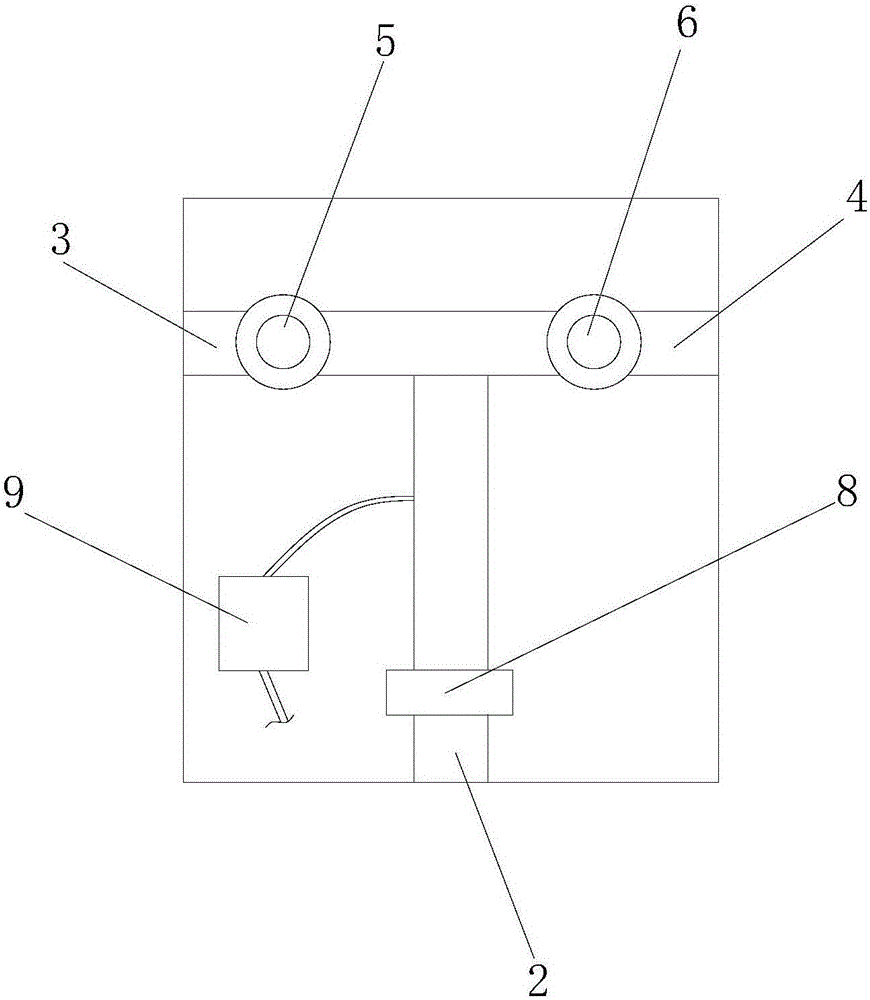

图2为本实新型中容置腔的俯视结构示意图。

图中，1.壳体，2.进水管，3.第一出水管，4.第二出水管，5.第一电磁阀，6.第二电磁阀，7.注肥口，8.流量计，9.隔膜泵，10.太阳能电池板，11.蓄电池，12.行走轮，13.推动把手

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1和图2所示，本实施例提供一种波涌灌溉发生装置，包括进水管2，进水管2连通有第一出水管3和第二出水管4，进水管2、第一出水管3和第二出水管4呈T字型结构，第一出水管3上设有第一电磁阀5，第二出水管4上设有第二电磁阀6，进水管2上设有注肥口7。进水管2连接有水泵，提供灌溉用水，两个出水管的出水口对畦田灌水。第一出水管3和第二出水管4安装有电磁阀，通过电磁阀的启闭实现波涌灌交替灌水的功能。

为了记录灌水量，在进水管2上设有流量计8，可以实时记录入畦流量。

其中，注肥口7与隔膜泵9连接，隔膜泵9的进液口与肥液箱连通，灌溉施肥时用小型隔膜泵9抽取储液罐中肥液，经由注肥口注入进水管2道随水流入畦田。

本实施例中，波涌灌溉发生装置包括方形壳体1，壳体1下部设置有容置腔，进水管2、第一出水管3、第二出水管4、注肥口7、隔膜泵9设置在容置腔内，容置腔上方为肥液箱。壳体1的上方设有太阳能电池板10，太阳能电池板10与蓄电池11连接，蓄电池11分别与PLC控制器、第一电磁阀5、第二电磁阀6、流量计8和隔膜泵9连接，为上述设备供电。设置太阳能电池板10，使用本实用新型的波涌灌溉发生装置使用方便，使用时不需专门拉设电线。壳体上设置有PLC控制面板。

还包括太阳能电池板，太阳能电池板与蓄电池连接，蓄电池分别与PLC控制器、第一电磁阀、第二电磁阀、流量计和隔膜泵连接。

其中，本装置设置有自动控制系统，包括有PLC控制器，PLC控制器分别与第一电磁阀5、第二电磁阀6、流量计8和隔膜泵9连接。PLC控制两个电磁阀交替时间和隔膜泵9的启闭，记录流量计流量，用户可根据需要设置施肥时间，并且PLC相关数据可直接记取。

为便于波涌灌溉发生装置移动，壳体的底部设置有行走轮12，壳体的后侧面设置有推动把手13。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
