一种紫菜清洗装置的制作方法

本实用新型涉及紫菜清洗技术领域，具体为一种紫菜清洗装置。

背景技术：

紫菜外形简单，由盘状固着器、柄和叶片3部分组成。叶片是由1层细胞(少数种类由2层或3层)构成的单一或具分叉的膜状体，其体长因种类不同而异，自数厘米至数米不等。含有叶绿素和胡萝卜素、叶黄素、藻红蛋白、藻蓝蛋白等色素，因其含量比例的差异，致使不同种类的紫菜呈现紫红、蓝绿、棕红、棕绿等颜色，但以紫色居多，紫菜因此而得名。

紫菜的一生由较大的叶状体（配子体世代）和微小的丝状体（孢子体世代）两个形态截然不同的阶段组成。叶状体行有性生殖，由营养细胞分别转化成雌、雄性细胞，雌性细胞受精后经多次分裂形成果孢子，成熟后脱离藻体释放于海水中，随海水的流动而附着于具有石灰质的贝壳等基质上，萌发并钻入壳内生长。成长为丝状体。丝状体生长到一定程度产生壳孢子囊枝，进而分裂形成壳孢子。壳孢子放出后即附着于岩石或人工设置的木桩、网帘上直接萌发成叶状体。此外，某些种类的叶状体还可进行无性繁殖，由营养细胞转化为单孢子，放散附着后直接长成叶状体。单孢子在养殖生产上亦是重要苗源之一。

在紫菜的加工工序中，对紫菜进行清洗工序是比不可少的，然而，现有的紫菜清洗装置在使用过程中存在一些缺陷，例如，传统的紫菜清洗装置只是简单的对紫菜进行清洗，然后进行其他加工工序，操作非常的复杂，费时费力。

技术实现要素：

本实用新型的目的在于提供一种紫菜清洗装置，以解决上述背景技术中提出的简单的对紫菜进行清洗，然后进行其他加工工序，操作非常的复杂，费时费力等问题。

为实现上述目的，本实用新型提供如下技术方案：一种紫菜清洗装置，包括防护盖、注水口、底座和控制箱，所述底座的下方设置有支撑脚，且底座的上方设置有外壳体，所述外壳体的内部设置有振荡架，所述振荡架与外壳体的内表壁通过电磁控制弹簧固定连接，且振荡架的上方设置有清洗架，所述注水口安装在外壳体的左侧，且注水口的下方设置有出水口，所述出水口上设置有控制阀，所述控制箱安装在外壳体的左侧，且控制箱的上方设置有编程面板，所述防护盖安装在外壳体的上方，且防护盖的上方设置有提拉把手，所述防护盖的右侧设置有卡扣，所述控制箱和电磁控制弹簧均与编程面板电性连接。

优选的，所述支撑脚共设置有四个，且四个支撑脚分别安装在底座下方的四个拐角处。

优选的，所述电磁控制弹簧共设置有四个，且四个电磁控制弹簧分别安装在振荡架上。

优选的，所述防护盖与外壳体通过铰链固定连接。

优选的，所述编程面板上设置有显示屏、启动按钮、停止按钮和编程按钮，且显示屏、启动按钮、停止按钮和编程按钮均与编程面板电性连接。

优选的，所述清洗架为网状结构。

与现有技术相比，本实用新型的有益效果是：本实用新型一种紫菜清洗装置结构科学合理，操作安全方便，通过振荡架的摆动将紫菜上的杂质清洗干净，清洗干净后，可直接将清洗架拿出，把紫菜上的水分进行沥干，然后进行晾晒或者烘干操作，十分的方便；通过控制箱来控制清洗装置的工作时间和频率，实现智能化操作，更加的节约电力资源。

附图说明

图1为本实用新型一种紫菜清洗装置的结构示意图；

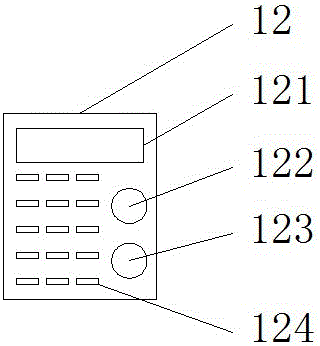

图2为本实用新型一种紫菜清洗装置编程面板的结构示意图；

图中：1-防护盖、2-注水口、3-外壳体、4-振荡架、5-控制阀、6-出水口、7-支撑脚、8-底座、9-控制箱、10-清洗架、11-电磁控制弹簧、12-编程面板、121-显示屏、122-启动按钮、123-停止按钮、124-编程按钮、13-卡扣、14-提拉把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种紫菜清洗装置技术方案：一种紫菜清洗装置，包括防护盖1、注水口2、底座8和控制箱9，底座8的下方设置有支撑脚7，且底座8的上方设置有外壳体3，外壳体3的内部设置有振荡架4，振荡架4与外壳体3的内表壁通过电磁控制弹簧11固定连接，且振荡架4的上方设置有清洗架10，注水口2安装在外壳体3的左侧，且注水口2的下方设置有出水口6，出水口6上设置有控制阀5，控制箱9安装在外壳体3的左侧，且控制箱9的上方设置有编程面板12，防护盖1安装在外壳体3的上方，且防护盖1的上方设置有提拉把手14，防护盖1的右侧设置有卡扣13，控制箱9和电磁控制弹簧11均与编程面板12电性连接。

支撑脚7共设置有四个，且四个支撑脚7分别安装在底座8下方的四个拐角处。电磁控制弹簧11共设置有四个，且四个电磁控制弹簧11分别安装在振荡架4上。防护盖1与外壳体3通过铰链固定连接。编程面板12上设置有显示屏121、启动按钮122、停止按钮123和编程按钮124，且显示屏121、启动按钮122、停止按钮123和编程按钮124均与编程面板12电性连接。清洗架10为网状结构。

工作原理：本实用新型安装好过后，通过编程面板12设定好振荡的频率和清洗的时间，然后打开防护盖1将待清洗的紫菜放在清洗架10内，盖好防护盖1，按下启动按钮122，清洗机开始工作，通过振荡架4的摆动将紫菜上的杂质清洗干净，当清洗时间到后，控制箱9断开工作电源，使清洗机停止工作，可以有效的节约电力资源。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
