一种用于竹鼠去毛装置的制作方法

本实用新型涉及竹鼠制成食物领域，具体为一种用于竹鼠去毛装置。

背景技术：

竹鼠在制成食物的过程中，由于竹鼠的绒毛去毛不彻底，进而影响食物的口感，降低食欲，同时竹鼠体毛也具有应用价值，因而人们在购买竹鼠时，均希望商贩能将竹鼠绒毛去除干净，且不希望损害竹鼠体毛，但是商贩在处理竹鼠体毛时耗费过多时间，进而影响商贩的生意，因此需要一种能快速、干净的处理竹鼠体毛，且不损害竹鼠体毛的装置。

技术实现要素：

针对以上问题，本实用新型提供了一种用于竹鼠去毛装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于竹鼠去毛装置，包括底座和拔毛器，所述底座包括伺服电机I、伺服电机II和万向轮，所述伺服电机I和伺服电机II固定在底座的内部，在底座的下底面焊接有四个万向轮；

在底座的上表面焊有去毛桶，在去毛桶的右侧设有控制盒，所述控制盒上设有一键启动按钮，所述去毛桶的上端设有桶盖，且连接在去毛桶的左上端，在桶盖上设有燃料进气口，在去毛桶的内部设有两个拔毛器，且所述拔毛器连接在伺服电机I和伺服电机II上，所述桶盖上表面的右端焊接有拉手，在桶盖下表面的中间位置焊接有圆筒支架，所述圆筒支架的内部设有微型电机，所述微型电机的下端设有轴承座，所述轴承座的正面设有夹具，在筒支架的下端设有轴承，所述轴承上安装有火焰喷射器，在火焰喷射器上设有点火器；

所述拔毛器上设有多个刷毛固定架，所述刷毛固定架上设有刷毛。

进一步的，所述底座、所述去毛桶、所述桶盖均采用SUS304不锈钢制成，并且所述刷毛采用涤纶材料制成。

进一步的，所述底座的长、宽、高的尺寸为500*500*30mm。

进一步的，所述伺服电机I为顺时针旋转，且所述伺服电机II为逆时针旋转。

采用上述技术方案，由于底座、去毛桶、桶盖均采用SUS304不锈钢制成，进而使得装置在使用过程中不会生锈，且竹鼠在去除绒毛时，竹鼠肉不会被材质污染，由于刷毛采用涤纶制成，在工作中产生静电，吸附竹鼠体毛，进而拔除竹鼠体毛，由于采用AKM系列电机，工作稳定可靠，且适应各种环境工作，进而解决了由于电机工作不稳定，在底座的底部设有四个万向轮，使得装置可以随意移动，由于所述伺服电机I为顺时针旋转，且所述伺服电机II为逆时针旋转，且轴承在圆筒支架上可自由旋转，使得竹鼠的体毛得到清除，进而不伤害竹鼠的肉体，由于设置的火焰喷射器，不仅高温可以去除绒毛，同时竹鼠肉体的腥味得以去除，由于采用机械去除竹鼠体毛，进而节约人力，节约时间。

附图说明

图1为本实用新型的主体结构示意图；

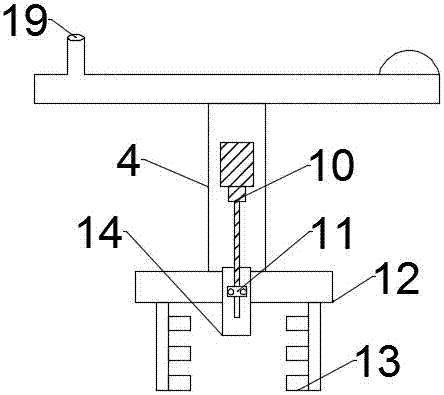

图2为火焰喷射器的位置示意图；

图3为拔毛器结构示意图；

图4为火焰喷射器的结构示意图。

图中：1-底座；2-去毛桶；3-桶盖；4-圆筒支架；5-拉手；6-控制盒；7-伺服电机II；8-万向轮；9-伺服电机I；10-微型电机；11-轴承座；12-轴承；13-火焰喷射器；14-夹具；15-刷毛；16-刷毛固定架；17-拔毛器；18-一键启动按钮，19-燃料进气口；20-点火器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1至图4本实用新型提供一种技术方案：一种用于竹鼠去毛装置，包括底座1和拔毛器17，且伺服电机I9和伺服电机II7固定在底座1的内部，由于伺服电机I9、伺服电机II7的型号为AKM系列电机，从而使得装置得到稳定可靠的工作，由于底座1的尺寸为500*500*30mm，且在底座1的下底面焊接有四个万向轮8，进而使得装置得以移动，在底座1的上表面设有去毛桶2，且在去毛桶2焊接在底座1的上表面，同时去毛桶2采用SUS304不锈钢制成，防锈，防污染，在去毛桶2的右侧设有控制盒6，在控制盒6上设有一键启动按钮18，在去毛桶2的上端设有桶盖3，在桶盖3上设有燃料进气口19，在燃料进气口19的另一端连接在煤气罐上，从而使得火焰喷射器13得以工作，在去毛桶2的内部设有两个拔毛器17，且拔毛器17连接在伺服电机I9和伺服电机II7上，且伺服电机I9的旋转方向为顺时针，所述伺服电机II7的旋转方向为逆时针，进而方便拔除竹鼠的体毛，在桶盖3上表面的右端设有拉手5，在桶盖3下表面的中间位置焊接有圆筒支架4，在圆筒支架4的内部设有微型电机10，在微型电机10的下端设有轴承座11，在轴承座11的正面设有夹具14，在圆筒支架4的下端设有轴承12，轴承12可以在圆筒支架4上自由旋转，从而使得竹鼠在拔毛过程中，肉体不被损害，在轴承12上安装有火焰喷射器13，在火焰喷射器13上设有点火器20，由于设置的火焰喷射器13配合点火器20，从而使得竹鼠身体上的绒毛得到根除；

在拔毛器17上设有多个刷毛固定架16，在刷毛固定架16上设有刷毛15，且刷毛15采用涤纶制成，增加静电吸附作用，便于去除竹鼠体毛。

本实用新型的工作可靠性体现在：采用AKM系列电机，工作稳定可靠，且适应各种环境工作。

本实用新型的肉体安全性体现在：由于SUS304不锈钢其性能稳定，不受温度变化影响，从而使得竹鼠肉体不会受到污染，增加肉体安全性。

本实用新型的便携性体现在：由于底座1的底部设有四个万向轮8，进而使得装置轻易的移动，体现出便携性。

本实用新型的工作原理：该装置中的拔毛器17的工作原理是：拔毛器17上设置的刷毛15在旋转过程中，不断与竹鼠体毛摩擦产生静电，并将竹鼠体毛吸附，同时拔出竹鼠体毛；

所述控制盒6的工作原理是，当按下一键启动按钮18后，首先伺服电机I9和伺服电机II7开始工作，三分钟后微型电机10启动，此时点火器20工作，点燃火焰喷射器13，当完成拔毛后再按下一键启动按钮18，关闭装置。

使用时，首先把放在80摄氏度的水里竹鼠拿出来，然后通过拉手5打开桶盖3，将竹鼠的后腿放入夹具14中加紧，盖上桶盖3，按下一键启动按钮18此时伺服电机I9顺时针旋转，伺服电机II7逆时针旋转，带动拔毛器17上的刷毛15，刷毛15将每个和他接触的体毛拔出直至竹鼠身上没有明显体毛为止；

三分钟后微型电机10旋转带动轴承座11上的夹具14向上运动，此时点火器20点燃火焰喷射器13，将竹鼠身上细小的绒毛烧除，且竹鼠肉体上的腥味得以去除，取出竹鼠，完成竹鼠去毛。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
