拉链头及拉链的制作方法

本发明涉及箱包服装用具领域，具体而言，涉及一种拉链头及拉链。

背景技术：

目前，拉链在人们的日常生活中的使用非常普遍，但是拉链在使用的时候，由于需要频繁地通过拉环拉动拉链头，从而使得拉链上的链牙相互靠近或者远离，在是的拉链上的链牙相互靠近的时候，需要拉链头上相对设置的两个侧板之间的距离保持贴合链牙相互靠近的位置，因此，在频繁使得链牙之间相互靠近或者远离的过程中，会对相对设置的两个侧板造成磨损，从而减少拉链的使用寿命。

技术实现要素：

本发明提供了一种拉链头及拉链，旨在解决现有技术中拉链头及拉链存在的上述问题。

本发明是这样实现的：

一种拉链头，包括拉链本体、帽盖和止挡件，所述拉链本体和所述帽盖连接，所述拉链本体和所述止挡件连接；

所述帽盖包括帽盖本体，第一端和第二端，所述第一端和所述拉链本体连接，所述第二端和所述拉链本体之间形成通道空间，所述帽盖本体和所述拉链本体之间形成容纳空间；

所述止挡件上具有连接部和止挡部，所述连接部和所述止挡部连接，所述连接部用于和所述拉链本体连接，所述止挡部用于封堵所述通道空间；

所述第二端上具有第一限位件，所述止挡部上具有第二限位件，所述第一限位件和所述第二限位件相对设置，所述第一限位件用于阻止所述第二限位件朝向远离所述容纳空间的方向运动；

所述拉链本体上具有导槽，所述导槽的轴向和所述拉链本体的轴向平行，所述连接部部分设置于所述导槽的内部，所述连接部和所述拉链本体之间滑动连接；

所述拉链本体上具有第一侧板和第二侧板，所述第一侧板和第二侧板之间可相互靠近或者远离。

在本发明较佳的实施例中，所述拉链本体还包括上板、下板和立板，所述立板的一端和所述上板连接，所述立板的另一端和所述下板连接，所述第一侧板和所述上板滑动连接，所述第二侧板和所述第一侧板滑动连接；

所述拉链本体上连接有调节装置，所述调节装置用于调节所述第一侧板和所述第二侧板相互靠近或者远离。

在本发明较佳的实施例中，所述调节装置包括调节块、第一连接件和第二连接件，所述第一连接件的一端和所述调节块连接，所述第一连接件的另一端和所述第一侧板连接，所述第二连接件的一端和所述调节块连接，所述第二连接件的另一端和所述第二侧板连接，所述调节块和所述导槽滑动连接，所述调节块和所述连接部连接，所述连接部用于控制所述调节块沿着所述导槽轴向的方向运动。

在本发明较佳的实施例中，所述调节装置还包括导杆和第一弹性件，所述导杆的一端和所述调节块连接，所述导杆的另一端和所述连接部连接，所述导槽的内部具有第三限位件，所述第一弹性件的一端和所述第三限位件连接，所述第一弹性件的另一端和所述调节块连接。

在本发明较佳的实施例中，所述第一限位件和所述第二限位件之间设置有第二弹性件，所述第二弹性件的一端和所述第一限位件连接，所述第二弹性件的另一端和所述第二限位件连接。

在本发明较佳的实施例中，所述上板和所述下板上均设置有导轨，所述导轨的延伸方向和所述拉链本体的轴向垂直；所述第一侧板和所述第二侧板上均设置有导向部，所述导向部和所述导轨滑动连接。

在本发明较佳的实施例中，所述连接部设置为u形，所述止挡部和所述连接部之间形成钝角。

在本发明较佳的实施例中，所述止挡部上靠近所述容纳空间的一侧设置为弧形，且所述弧形的开口朝向所述止挡部的方向。

在本发明较佳的实施例中，还包括拉环，所述拉环套设于所述帽盖上，所述拉环部分设置于所述容纳空间的内部。

一种拉链，包括拉链带和上述的拉链头，所述拉链带和所述拉链头可拆卸连接。

本发明的有益效果是：

本发明通过上述设计得到的拉链头，在工作的时候，由于第一侧板和第二侧板之间可相互靠近或者远离，从而在利用拉链头控制链牙相互靠近的时候，可以使得第一侧板和第二侧板之间相互靠近，在利用拉链头控制链牙相互远离的时候，可以使得第一侧板和第二侧板之间相互远离，从而可以减少链牙相互远离阶段对第一侧板以及第二侧板的磨损，从而可以有效提高第一侧板以及第二侧板的使用寿命，从而可以延长拉链的使用寿命。

本发明通过上述设计得到的拉链，在工作的时候，链牙相互靠近的时候，拉链头上的第一侧板和第二侧板之间相互靠近，从而可以保证链牙之间可以很好的结合，而在链牙相互远离的时候，拉链头上的第一侧板和第二侧板之间相互远离，从而可以保证第一侧板和第二侧板受到的摩擦力较小，从而可以减少第一侧板和第二侧板的使用寿命，从而可以延长拉链的使用寿命。

附图说明

为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

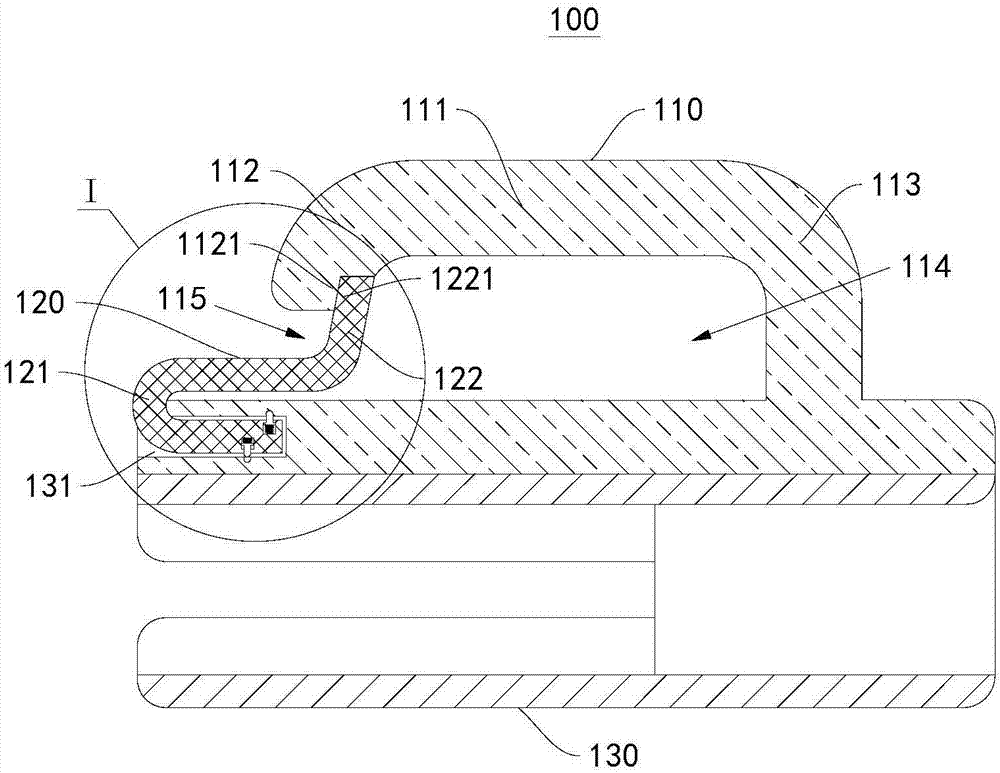

图1是本发明实施例一提供的拉链头的第一视角的结构示意图；

图2是本发明实施例一提供的拉链头的第二视角的结构示意图；

图3是图2中i部分的局部放大图；

图4是本发明实施例一提供的拉链头中的止挡件的结构示意图；

图5是本发明实施例二提供的拉链头的第一视角的结构示意图；

图6是图5中ii部分的局部放大图；

图7是本是用心实施例二提供的拉链头中的拉链本体的结构示意图；

图8是本发明实施例二提供的拉链头的第二视角的机构示意图；

图9是本发明实施例二提供的拉链头中的拉环的结构示意图；

图10是本发明实施例三提供的拉链的结构示意图。

图标：100-拉链头；110-帽盖；111-帽盖本体；112-第二端；1122-第二弹性件；1121-第一限位件；113-第一端；114-容纳空间；115-通道空间；120-止挡件；121-连接部；122-止挡部；1221-第二限位件；130-拉链本体；131-导槽；132-导轨；1321-第三弹性件；133-下板；134-上板；135-立板；140-调节装置；141-调节块；142-导杆；143-第一弹性件；150-第一侧板；151-导向部；160-第二侧板；171-第一连接件；172-第二连接件；180-拉环；200-拉链；210-拉链带。

具体实施方式

为使本发明实施方式的目的、技术方案和优点更加清楚，下面将结合本发明实施方式中的附图，对本发明实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本发明一部分实施方式，而不是全部的实施方式。基于本发明中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本发明保护的范围。因此，以下对在附图中提供的本发明的实施方式的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施方式。基于本发明中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本发明保护的范围。

在本发明的描述中，需要理解的是，指示方位或位置关系的术语为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中，除非另有明确的规定和限定，第一特征在第二特征之上或之下可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征之上、上方和上面包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征之下、下方和下面包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

实施例一

本实施例提供了一种拉链头100，请参阅图1、图2、图3和图4，这种拉链头100包括拉链本体130、帽盖110和止挡件120，拉链本体130和帽盖110连接，拉链本体130和止挡件120连接。

帽盖110包括帽盖本体111、第一端113和第二端112，第一端113和拉链本体130连接，第二端112和拉链本体130之间形成通道空间115，帽盖本体111和拉链本体130之间形成容纳空间114。

止挡件120上具有连接部121和止挡部122，连接部121和止挡部122连接，连接部121用于和拉链本体130连接，止挡部122用于封堵通道空间115。

第二端112上具有第一限位件1121，止挡部122上具有第二限位件1221，第一限位件1121和第二限位件1221相对设置，第一限位件1121用于阻止第二限位件1221朝向远离容纳空间114的方向运动。

拉链本体130上具有导槽131，导槽131的轴向和拉链本体130的轴向平行，连接部121部分设置于导槽131的内部，连接部121和拉链本体130之间滑动连接。

请参阅图2和图3，在本实施例中，止挡件120上的连接部121上设置有用于和拉链本体130连接的突起，突起上套设有弹簧，拉链本体130上具有凹槽，凹槽设置在导槽131的内部，连接部121可伸入导槽131，连接部121上的突起可伸入凹槽的内部，从而使得连接部121和拉链本体130连接。

请参阅图1、图2和图3，在本实施例中，止挡部122设置为条形。

当然，在其他的实施例中，请参阅图4，止挡部122上靠近容纳空间114的一侧也可以设置为弧形，且弧形的开口朝向止挡部122的方向。

当然，在其他的实施例中，止挡部122也可以设置为其他的形状，只需要止挡部122可以封堵通道空间115即可。

请参阅图1、图2、图3和图4，在本实施例中，连接部121设置为u形，止挡部122和连接部121之间形成钝角。

当然，在其他的实施例中，连接部121和止挡部122也可以设置为其他的形状，只需要止挡部122可以封堵通道空间115即可。

本实施例提供的拉链头100的工作原理是，在工作的时候，可以将止挡件120上的连接部121插入到导槽131的内部，止挡件120上的突起可以和导槽131内部的凹槽连接，从而可以使得止挡件120可以和拉链本体130连接，使用非常方便。

实施例二。

本实施例提供了一种拉链头100，请参阅图5、图6、图7和图8，包括拉链本体130、帽盖110和止挡件120，拉链本体130和帽盖110连接，拉链本体130和止挡件120连接；

帽盖110包括帽盖本体111，第一端113和第二端112，第一端113和拉链本体130连接，第二端112和拉链本体130之间形成通道空间115，帽盖本体111和拉链本体130之间形成容纳空间114；

止挡件120上具有连接部121和止挡部122，连接部121和止挡部122连接，连接部121用于和拉链本体130连接，止挡部122用于封堵通道空间115；

第二端112上具有第一限位件1121，止挡部122上具有第二限位件1221，第一限位件1121和第二限位件1221相对设置，第一限位件1121用于阻止第二限位件1221朝向远离容纳空间114的方向运动；

拉链本体130上具有导槽131，导槽131的轴向和拉链本体130的轴向平行，连接部121部分设置于导槽131的内部，连接部121和拉链本体130之间滑动连接；

拉链本体130上具有第一侧板150和第二侧板160，第一侧板150和第二侧板160之间可相互靠近或者远离。

请参阅图7，在本实施例中，拉链本体130还包括上板134、下板133和立板135，立板135的一端和上板134连接，立板135的另一端和下板133连接，第一侧板150和上板134滑动连接，第二侧板160和第一侧板150滑动连接；

拉链本体130上连接有调节装置140，调节装置140用于调节第一侧板150和第二侧板160相互靠近或者远离。

在本实施例中，立板135的轴线和拉链本体130的轴线共线。

请参阅图5、图6和图7，在本实施例中，调节装置140包括调节块141、第一连接件171和第二连接件172，第一连接件171的一端和调节块141连接，第一连接件171的另一端和第一侧板150连接，第二连接件172的一端和调节块141连接，第二连接件172的另一端和第二侧板160连接，调节块141和导槽131滑动连接，调节块141和连接部121连接，连接部121用于控制调节块141沿着导槽131轴向的方向运动。

在本实施例中，调节块141上设置有通孔，第一连接件171和第二连接件172设置为一体结构，第一连接件171和第二连接件172穿过通孔。

当然，在其他的实施例中，调节块141也可以设置为其他的形式，只需要调节块141可以和第一连接件171、第二连接件172以及连接部121连接即可。

在本实施例中，第一连接件171和第二连接件172均设置为绳状，第一连接件171和第二连接件172均为软性材料制成。

当然，在其他的实施例中，第一连接件171和第二连接件172也可以采用钢丝或者是其他的材料制成。

请参阅图6，在本实施例中，调节装置140还包括导杆142和第一弹性件143，导杆142的一端和调节块141连接，导杆142的另一端和连接部121连接，导槽131的内部具有第三限位件，第一弹性件143的一端和第三限位件连接，第一弹性件143的另一端和调节块141连接。

当然，在其他的实施例中，也可以不设置有导杆142和第一弹性件143，只需要连接部121可以控制调节块141运动即可。

请参阅图6，在本实施例中，第一限位件1121和第二限位件1221之间设置有第二弹性件1122，第二弹性件1122的一端和第一限位件1121连接，第二弹性件1122的另一端和第二限位件1221连接。

当然，在其他的实施例中，也可以不设置有第二弹性件1122，只需要第一限位件1121可以阻止第二限位件1221朝向远离容纳空间114的方向运动即可。

请参阅图5和图7，在本实施例中，上板134和下板133上均设置有导轨132，导轨132的延伸方向和拉链本体130的轴向垂直；第一侧板150和第二侧板160上均设置有导向部151，导向部151和导轨132滑动连接。

当然，在其他的实施例中，第一侧板150和第二侧板160在相互靠近或者远离的运动中，也可以采用其他的方式，只需要第一侧板150和第二侧板160之间可以相互靠近或者远离即可。

请参阅图5和图6，在本实施例中，连接部121设置为u形，止挡部122和连接部121之间形成钝角。

当然，在其他的实施例中，连接部121也可以设置为其他的形状，只需要连接部121可以部分插入到导槽131中，并且和导槽131滑动连接即可。

请参阅图5和图6，在本实施例中，止挡部122上靠近容纳空间114的一侧设置为弧形，且弧形的开口朝向止挡部122的方向。

当然，在其他的实施例中，止挡部122也可以设置为其他的形状，只需要止挡部122可以封堵通道空间115即可。

请参阅图9，在本实施例中，还包括拉环180，拉环180套设于帽盖110上，拉环180部分设置于容纳空间114的内部。

请参阅图7，在本实施例中，导轨132上具有第三弹性件1321，第三弹性件1321用于控制第一侧板150和第二侧板160之间相互靠近或者远离，在没有外力的情况下，第三弹性件1321控制第一侧板150和第二侧板160处于相对远离的位置。

在本实施例中，第一弹性件143、第二弹性件1122和第三弹性件1321均为弹簧，当然，在其他的实施例中，第一弹性件143，第二弹性件1122和第三弹性件1321也可以设置为橡胶等其他具有弹性的材料。

本实施例提供的拉链头100的工作原理是，在工作的时候，需要链牙靠近相互结合的时候，由于第一弹性件143和第二弹性件1122的作用，止挡件120靠近容纳空间114的位置，此时调节块141设置在靠近容纳空间114的位置，第一连接件171和第二连接件172和调节块141的轴线之间形成锐角，此时第一侧板150和第二侧板160处于相互靠近的位置，拉动拉环180，便可以使得链牙靠近相互结合，而在需要链牙相互远离的时候，拉动拉环180，此时拉环180和止挡件120抵接，从而可以推动止挡件120朝向远离容纳空间114的方向运动，从而通过连接部121带动调节块141朝向远离容纳空间114的方向运动，从而第一连接件171和调节块141轴线之间的夹角变大，第二连接件172和调节块141轴线之间的夹角变大，从而在第三弹性件1321的作用下，第一侧板150和第二侧板160之间相互远离，从而可以实现在链牙相互远离的过程中，链牙和第一侧板150以及第二侧板160之间的摩擦力减小，从而可以有效提高第一侧板150和第二侧板160的使用寿命，从而可以提高拉链头100的使用寿命。

实施例三

本实施例提供了一种拉链200，请参阅图10，包括拉链带210和实施例二中提供的拉链头100，拉链带210和拉链头100可拆卸连接。

当然，在其他的实施例中，拉链带210和拉链头100之间也可以采用其他的方式连接，只需要拉链头100可以调节拉链带210上的链牙之间相互靠近或者远离即可。

本实施例提供的拉链200的工作原理是，在工作的时候，需要拉链带210上的链牙靠近相互结合的时候，由于第一弹性件143和第二弹性件1122的作用，止挡件120靠近容纳空间114的位置，此时调节块141设置在靠近容纳空间114的位置，第一连接件171和第二连接件172和调节块141的轴线之间形成锐角，此时第一侧板150和第二侧板160处于相互靠近的位置，拉动拉环180，便可以使得链牙靠近相互结合，而在需要拉链带210上的链牙相互远离的时候，拉动拉环180，此时拉环180和止挡件120抵接，从而可以推动止挡件120朝向远离容纳空间114的方向运动，从而通过连接部121带动调节块141朝向远离容纳空间114的方向运动，从而第一连接件171和调节块141轴线之间的夹角变大，第二连接件172和调节块141轴线之间的夹角变大，从而在第三弹性件1321的作用下，第一侧板150和第二侧板160之间相互远离，从而可以实现在链牙相互远离的过程中，链牙和第一侧板150以及第二侧板160之间的摩擦力减小，从而可以有效提高第一侧板150和第二侧板160的使用寿命，从而可以提高拉链头100的使用寿命，进而可以提高拉链200的使用寿命。

以上所述仅为本发明的优选实施方式而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
