一种光电检测吸氧装置的制作方法

本发明涉及光电设备领域，具体地讲，涉及一种光电检测吸氧装置。

背景技术：

目前，在呼吸内科的临床治疗上，经常要用到吸氧管给病人吸氧，临床医疗上使用的吸氧管多为直管，前端平直，这一构造是氧气直通患者鼻内膜，很容易对其造成刺激，有很严重的不适感；且气体流速过大，影响患者呼吸效率；很难应对患者鼻子的分泌物对管道通气造成的影响；没有保护措施，很容易失手伤到鼻子，给医务人员增加了操作难度。

技术实现要素：

本发明要解决的技术问题是提供一种光电检测吸氧装置，确保患者安全舒适地进行吸氧。

本发明采用如下技术方案实现发明目的：

一种光电检测吸氧装置，包括检测头盔和吸氧管，其特征是：所述吸氧管一端设有两个吸氧头，所述吸氧头的侧面设有一圈通孔，所述吸氧头后端连接有固定带，所述吸氧头连通有三通阀，所述三通阀一端通过所述吸氧管连接有加湿瓶，所述加湿瓶一侧连接有加温瓶，所述加温瓶一侧的所述吸氧管上设有气体流量计，所述气体流量计一侧设有控制阀。作为本技术方案的进一步限定，所述液压腔连接有油管，所述油管连接有液压缸。

作为本技术方案的进一步限定，所述检测头盔上设有魔术贴。

作为本技术方案的进一步限定，所述三通阀的一端设有阀盖。

作为本技术方案的进一步限定，所述检测头盔内设有光电检测模块，所述光电检测模块连接有显示屏，所述显示屏设置在所述检测头盔外部。

本发明的优点和积极效果是：气体流量计可以显示吸氧管内氧气的流量，通过控制阀调节氧气的流量，保证患者吸氧的效果；

加温瓶和加湿瓶可以把氧气调节到合适的温度和湿度，使患者舒适的进行吸氧治疗；

吸氧头末端呈蘑菇状且不开口，在吸氧头的侧面开有一圈通孔减小气体对患者鼻孔的直接冲击，并且能防止吸氧头的堵塞；患者头戴检测头盔，吸氧管通过固定带和魔术贴固定到检测头盔上，方便调整位置；

通过光电检测模块14实时检测氧气的含量、温度、湿度数据，传输到显示屏上显示，可以随时调整控制阀的开合程度、加温瓶的温度、加湿瓶的湿度。

附图说明

图1为本发明的整体结构示意图。

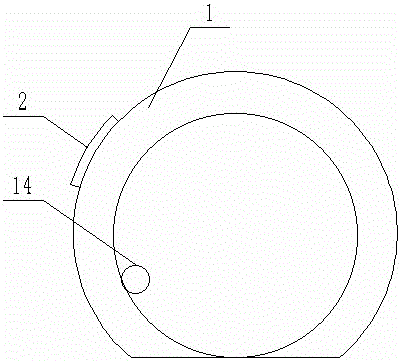

图2为本发明的检测头盔结构示意图。

图中：1、检测头盔，2、显示屏，3、魔术贴，4、吸氧头，5、通孔，6、固定带，7、吸氧管，8、控制阀，9、气体流量计，10、加温瓶，11、加湿瓶，12、阀盖，13、三通阀，14、光电检测模块。

具体实施方式

下面结合附图，对本发明的一个具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

如图1-图2所示，本发明包括检测头盔1和吸氧管7，所述吸氧管7一端设有两个吸氧头4，所述吸氧头4的侧面设有一圈通孔5，所述吸氧头4后端连接有固定带6，所述吸氧头4连通有三通阀13，所述三通阀13一端通过所述吸氧管7连接有加湿瓶11，所述加湿瓶11一侧连接有加温瓶10，所述加温瓶10一侧的所述吸氧管7上设有气体流量计9，所述气体流量计9一侧设有控制阀8。

所述检测头盔1上设有魔术贴3。

所述三通阀13的一端设有阀盖12。

所述检测头盔内设有光电检测模块14，所述光电检测模块连接有显示屏2，所述显示屏2设置在所述检测头盔1外部，所述光电检测模块和所述显示屏采用现有产品，可以测量出氧气的含量、湿度、温度数据，传输到显示屏2上显示出来。

本发明的工作流程为：患者头戴检测头盔1，吸氧管7通过固定带6和魔术贴3配合固定到检测头盔1上，气体流量计9可以显示吸氧管7内氧气的流量，通过控制阀8调节氧气的流量，保证患者吸氧的效果，加温瓶10和加湿瓶11把氧气调节到合适的温度和湿度，使患者舒适的进行吸氧治疗，吸氧头4末端呈蘑菇状且不开口，在吸氧头4的侧面开有一圈通孔5减小气体对患者鼻孔的直接冲击，能防止吸氧头4的堵塞，保证吸氧过程的流畅，通过光电检测模块14实时检测氧气的含量、温度、湿度数据，传输到显示屏2上显示，可以随时调整控制阀8的开合程度、加温瓶10的温度、加湿瓶11的湿度，使患者安全舒适地进行吸氧。

以上公开的仅为本发明的一个具体实施例，但是，本发明并非局限于此，任何本领域的技术人员能思之的变化都应落入本发明的保护范围。
