一种假体周围固定器的制作方法

本实用新型涉及一种固定器，具体的说是涉及骨科手术用的一种假体周围固定器。

背景技术：

病人的骨折多种多样，采用传统的固定器进行骨折固定，有些部位损伤比较严重，打入钢钉非常困难，难以固定。

技术实现要素：

本实用新型要解决的技术问题是针对现有技术的不足，提供一种假体周围固定器，该固定器可方便固定骨折部位，特别是不方便固定螺钉的骨折部位。

为解决上述问题，本实用新型采用以下技术方案：

一种假体周围固定器，包括固定器本体，所述固定器本体的端部设置有固定头，所述固定器本体和固定头上设置有若干个螺栓孔；所述固定头上设置有固定钩；所述固定器本体和固定头连接有钢丝绳，所述固定器本体和固定头上设置有可将钢丝绳固定的钢丝绳固定装置，所述钢丝绳上设置有钢丝绳卡头。

以下是对上述技术方案的进一步改进：

所述钢丝绳卡头上框体，所述框体内具有可沿框体内壁滑动的两个压紧头，所述两个压紧头相对设置，所述两个压紧头之间连接有弹簧。

所述框体上设置有固定头行程孔，压紧头可从固定头行程孔穿出，所述压紧头上开有压紧头凹槽，所述压紧头凹槽的截面为矩形；

所述框体上设置有穿出孔，钢丝绳能从穿出孔穿过。

所述钢丝绳固定装置包括设置在固定器本体上的螺套孔，所述螺套孔连通有侧孔，所述螺套孔的轴线与侧孔的轴线垂直设置；

所述侧孔设置有固定器本体和固定头上，所述侧孔两两相对设置，所述侧孔设置在螺栓孔的两侧。

所述螺套孔内设置有螺套，所述螺套内设置有螺套螺栓。

使用时，将钢丝绳缠绕骨折部位然后钢丝绳的两端分别通过伸入侧孔伸入到螺套孔内，拧紧螺套螺栓，螺套螺栓将螺套涨开，从而挤紧钢丝绳将钢丝绳固定。

当钢丝绳过短需要再接时，按压压紧头，将钢丝绳从穿出孔穿过，钢丝绳穿过压紧头凹槽，然后穿过另一侧的穿出孔，然后松开压紧头，压紧头在弹力的作用下，将钢丝绳压住撑紧。

下面结合附图本实用新型的技术方案做进一步的说明。

附图说明

附图1为本实用新型一种假体周围固定器的结构示意图；

附图2为固定器本体的侧视图；

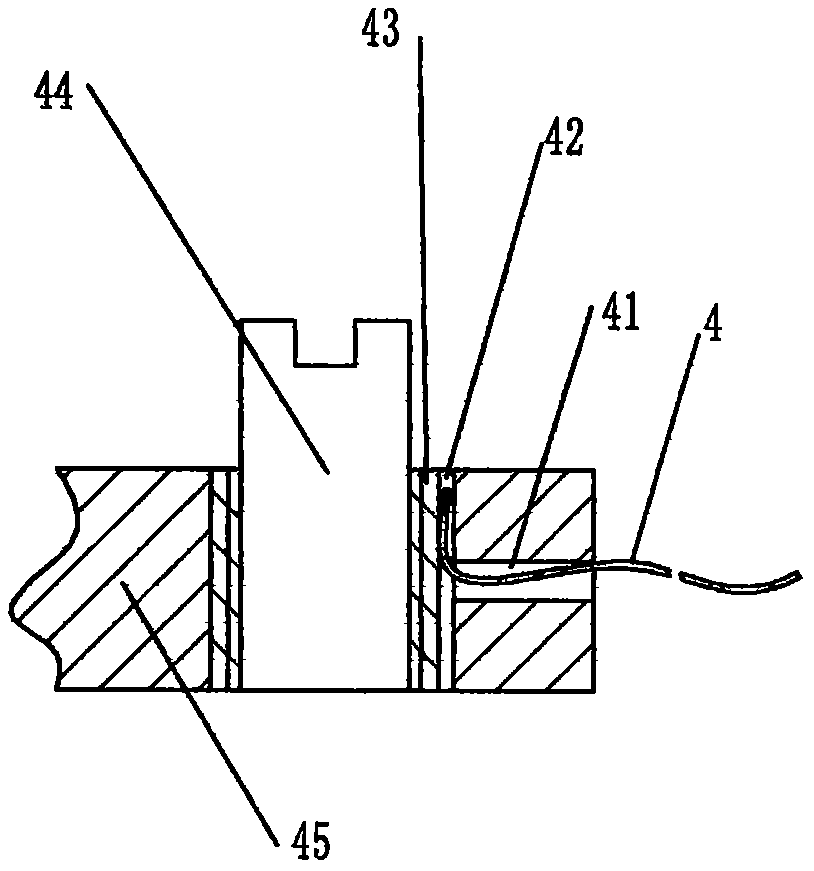

附图3为钢丝固定装置的结构示意图；

附图4为钢丝绳卡头的结构示意图。

图中：

1-固定器本体；2-螺栓孔；3-固定头；4-钢丝绳；5-钢丝绳固定装置；41-侧孔；42-螺套孔；43-螺套；44-螺套螺栓；6-钢丝绳卡头；61-压紧头；62-压紧头凹槽；63-弹簧；64-压紧头阻挡头；65-框体；66-穿出孔；67-固定头行程孔；7-固定钩。

具体实施方式

实施例，如附图1、附图2、附图3和附图4所示，一种假体周围固定器，包括固定器本体1，所述固定器本体1的端部设置有固定头3，所述固定器本体 1和固定头3上设置有若干个螺栓孔2；所述固定头3上设置有固定钩7。

所述固定器本体1和固定头3连接有钢丝绳4，所述固定器本体1和固定头3上设置有可将钢丝绳4固定的钢丝绳固定装置5。

所述钢丝绳固定装置5包括设置在固定器本体1上的螺套孔42，所述螺套孔连通有侧孔41，所述螺套孔42的轴线与侧孔41的轴线垂直设置。

所述侧孔41设置有固定器本体1和固定头2上，所述侧孔41两两相对设置，所述侧孔41设置在螺栓孔3的两侧。

所述螺套孔42内设置有螺套43，所述螺套43内设置有螺套螺栓44。

所述钢丝绳4上设置有钢丝绳卡头6，所述钢丝绳卡头6上框体65，所述框体65内具有可沿框体65内壁滑动的两个压紧头61，所述两个压紧头61相对设置，所述两个压紧头61之间连接有弹簧63。

所述框体65上设置有固定头行程孔67，压紧头61可从固定头行程孔67穿出，所述压紧头61上开有压紧头凹槽62，所述压紧头凹槽62的截面为矩形；

所述框体65上设置有穿出孔66，钢丝绳4能从穿出孔66穿过。

使用时，将钢丝绳缠绕骨折部位然后钢丝绳4的两端分别通过伸入侧孔41伸入到螺套孔42内，拧紧螺套螺栓44，螺套螺栓44将螺套43涨开，从而挤紧钢丝绳4将钢丝绳固定。

当钢丝绳4过短需要再接时，按压压紧头61，将钢丝绳从穿出孔66穿过，钢丝绳穿过压紧头凹槽62，然后穿过另一侧的穿出孔66，然后松开压紧头，压紧头在弹力的作用下，将钢丝绳压住撑紧。

使用本实用新型，可方便的固定难以打入螺栓的骨折部位，减少了病人痛苦，缩短了手术时间。
