一种夹持式腹腔镜镜头防雾保温装置的制作方法

本实用新型涉及医疗器械技术领域，具体地，涉及一种用于腹腔镜手术中，防止腹腔镜镜头起雾的夹持式腹腔镜镜头防雾保温装置。

背景技术：

在进行腹腔镜手术的过程中，需要将腹腔镜镜头插入腹腔内，通过摄像技术，将腹腔镜镜头拍摄到的腹腔内图像实时显示在专用的监视器上，医生根据监视器上显示的图像，运用专用的手术器械进行手术。

腹腔镜插入腹腔之前，镜头的温度与手术室室温接近，约为20℃至25℃。当腹腔镜插入腹腔后，腹腔镜镜头会渐渐升温至人体温37℃，在镜头升温的过程中，镜头会起雾，导致拍摄到监视器的图像不清晰，影响医生的手术操作。

对以上问题，临床上普遍的操作是当腹腔镜镜头起雾而影响医生视线时，手术医生或护士将腹腔镜从病人体内抽出，进行简单的擦洗，然后再将腹腔镜重新插入病人体内。这样会延长手术时间，降低了手术的效率。

经对现有技术的文献检索发现，中国专利公开号为CN104754787A的发明，公开了一种腹腔镜镜头加热器，包括外鞘、内胆、温控开关、36V电源及加热电阻丝，其特征在于，内胆为铝合金制成的U型管状结构，外面包覆着一层塑料制成的外鞘，内胆的内部装有加热电阻丝，加热电阻丝通过温控开关与36V电源连接。这种装置可以使得腹腔镜镜头快速升温并良好保温。该装置的缺点是腹腔镜仍然需要取出体外进行加热，手术效率没有显著提高。

检索中还发现，中国专利公开号CN204363948U的实用新型，公开了一种预防镜头结雾的腹腔镜，包括手柄、细杆、紧固件和保温装置，细杆末端设置手柄，首部设置有镜头和保温装置，保温装置设置在近镜头与远镜头之间，保温装置两端设置有紧固件，保温装置外部设置有电加热带，电加热带一端连接有电池。这种装置可以有效地对镜头进行加热，减少镜头结雾对手术的影响。但该装置的缺点是加热带设置在镜头附近，需要插入腹腔内，会带来安全隐患。

技术实现要素：

针对现有技术存在的上述不足，本实用新型的目的是提供一种夹持式腹腔镜镜头防雾保温装置，在手术过程中可以夹持在腹腔镜的镜杆上，全程对腹腔镜的镜头进行加热和保温，有效避免镜头结雾的现象，提高手术效率，具有安全、稳定、易拆卸的特点。

本实用新型是通过以下技术方案实现的：

本实用新型提供一种夹持式腹腔镜镜头防雾保温装置，包括：夹持装置、加热系统和外壳，其中：

所述夹持装置为半开式结构，包括两个夹爪，所述夹爪为半圆环型，两个夹爪通过限位轴连接和限位；

所述加热系统包括两个漆包线线圈，两个漆包线线圈分别缠绕在两个夹爪上，并分别通过温度开关引出；两个漆包线线圈由外部电源供电发热。

优选地，所述夹持装置的两个夹爪的一侧设置有绕限位轴转动的限位孔，两个夹爪通过限位孔套在限位轴上绕限位轴转动，从而实现两个夹爪通过限位轴连接和限位。

优选地，所述夹持装置还包括锁定旋钮，锁定旋钮设置在两个夹爪的另一侧。

更优选地，所述锁定旋钮包括旋钮、旋钮基座和限位块，其中：旋钮基座固定在其中一个夹爪上，旋钮通过转动副与旋钮基座连接，旋钮绕其自身的轴转动，两个限位块固定在另一个夹爪上形成一个限位门。

优选地，所述加热系统中：两个漆包线线圈分别缠绕在两个夹爪上以形成加热线圈，两个漆包线线圈的一极分别串联一个温度开关后引出、另一极直接引出，两组漆包线线圈并联后由外部电源供电。

优选地，在所述外壳的两个部分上靠近温度开关的位置分别开孔，用于分别引出两个漆包线线圈。

更优选地，所述外壳为绝热材料制备的外壳，减少热损失，提高热效率。

优选地，所述内壁垫圈的内径与腹腔镜镜杆的外径相同。

更优选地，所述内壁垫圈为导热硅胶材料制备的垫圈，具有柔性和良好的导热性能，夹爪夹持时产生挤压力，使内壁垫圈弹性变形，使得夹爪内壁和腹腔镜镜杆通过内壁垫圈紧密贴合，加强传热的效果，提高热效率。

本实用新型的整个夹持结构为半开式结构，主体为两个半圆环型的夹爪，夹爪的一侧通过限位轴限位，另一侧有锁定旋钮，控制夹持装置的松开与夹紧，夹持装置平时处于松开状态，工作时，将夹爪夹在腹腔镜镜杆的指定位置，转动锁定旋钮使夹爪夹紧，夹持装置就可以正常工作了，手术结束后，转动锁定旋钮使夹爪松开，就可以将夹持装置从腹腔镜镜杆上取下。

与现有技术相比，本实用新型具有以下有益效果：

1、本实用新型的使用的整个过程操作简洁，有利于提高医生手术的效率；

2、本实用新型可以在手术的全过程中持续工作，稳定地维持腹腔镜镜头的加热和保温，有效地避免镜头结雾现象，提高手术的效率；

3、本实用新型设计包括绝热外壳和内壁垫圈，使得本实用新型具有良好的保温密封性能和较高的传热效率；

4、本实用新型可以为一次性使用装置，工作时夹持位置为腹腔镜镜杆位于体外的部分，具体位置可以根据不同类型的手术进行调整，具有较高的医疗安全性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1是本实用新型一较优实施例的总体外观示意图；

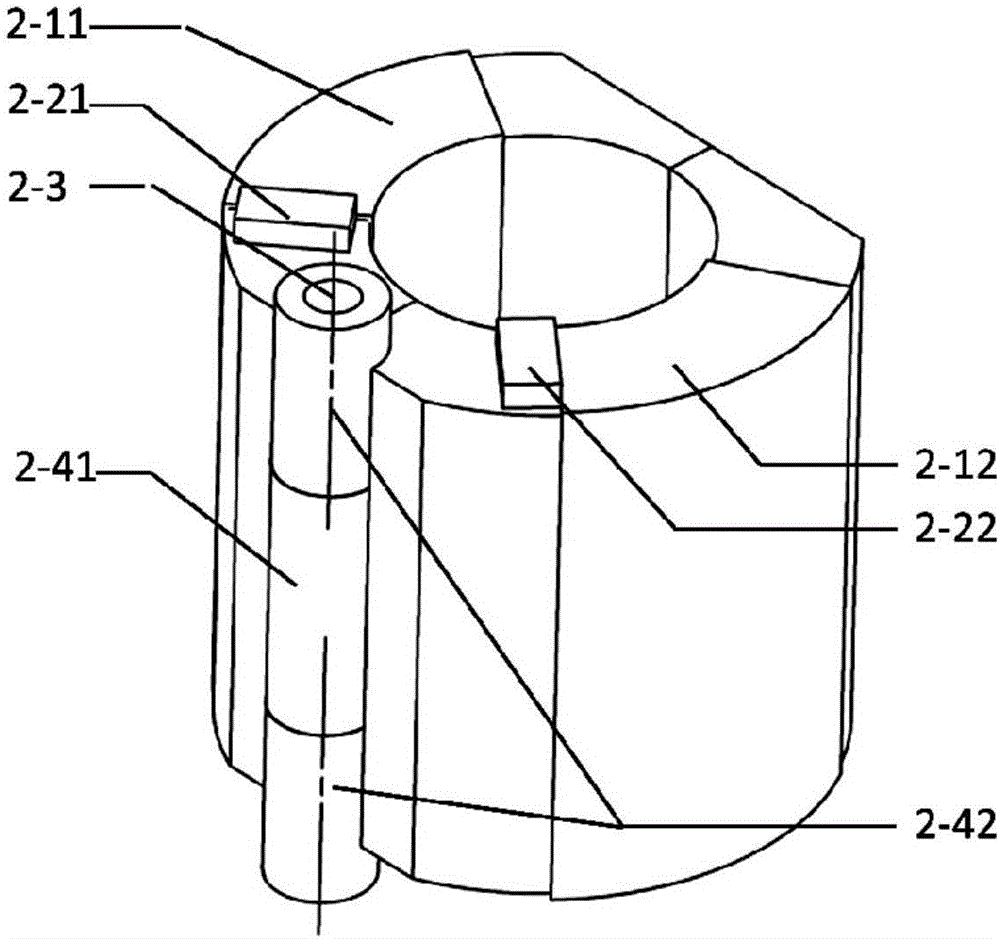

图2是本实用新型一较优实施例的去掉外壳后内部结构示意图；

图中：

走线孔1-11、走线孔1-12，内壁垫圈1-21、内壁垫圈1-22，外壳1-31、外壳1-32，旋钮基座1-4，限位块1-5，旋钮1-6；

漆包线线圈2-11、漆包线线圈2-12，温度开关2-21、温度开关2-22，限位轴2-3、夹爪2-41、夹爪2-42。

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进。这些都属于本实用新型的保护范围。

如图1、图2所示，一种夹持式腹腔镜镜头温控防雾装置，包括：夹持装置、加热系统、外壳和内壁垫圈，其中：

所述夹持装置为半开式结构，为两个夹爪2-41和夹爪2-42，两个夹爪为半圆环型，夹爪2-41、夹爪2-42通过位于由外壳1-31、外壳1-32构成的圆柱面一侧的限位轴2-3连接和限位；

所述加热系统包括漆包线线圈2-11和漆包线线圈2-12，漆包线线圈2-11和漆包线线圈2-12缠绕在夹爪2-41、夹爪2-42，并分别通过温度开关2-21、温度开关2-22引出；漆包线线圈2-11和漆包线线圈2-12由外部电源供电；

所述外壳分为两个部分即外壳1-31、外壳1-32，夹持装置的夹爪2-41、夹爪2-42分别嵌在外壳1-31、外壳1-32内；

所述内壁垫圈分为半圆环型的内壁垫圈1-21、内壁垫圈1-22，内壁垫圈1-21、内壁垫圈1-22通过槽分别卡在夹爪2-41、夹爪2-42的内壁。

在一优选实施例中，所述夹爪2-41、夹爪2-42的一侧设置有限位轴2-3转动的限位孔，夹爪2-41、夹爪2-42通过限位孔套在限位轴2-3上并绕限位轴2-3转动，从而实现夹爪2-41、夹爪2-42的连接和限位。

在一优选实施例中，所述夹持装置还包括锁定旋钮，锁定旋钮设置在夹爪2-41、夹爪2-42的另一侧；所述锁定旋钮由旋钮基座1-4、限位块1-5、旋钮1-6组成，其中：

旋钮基座1-4固定在夹爪2-41上，旋钮1-6通过转动副与旋钮基座1-4连接，旋钮1-6可以绕其自身的轴转动，两个限位块1-5固定在夹爪2-42上从而形成一个限位门；

工作时，夹爪2-41、夹爪2-42绕限位轴2-3转动，闭合形成圆环，圆环内径比腹腔镜镜杆外径大(比如2mm)，此时旋钮1-6在初始位置通过限位门，将旋钮1-6旋转90°并通过限位门锁定，实现夹持在腹腔镜镜杆上的功能。；

在一优选实施例中，所述加热系统包括：通电发热的漆包线线圈2-11、漆包线线圈2-12，以及温度开关2-21、温度开关2-22；其中：

漆包线线圈2-11、漆包线线圈2-12分别缠绕在两个夹爪2-41、夹爪2-42上形成加热线圈，漆包线线圈2-11、漆包线线圈2-12的一极分别串联温度开关2-21、温度开关2-22后引出、另一极直接引出，漆包线线圈2-11、漆包线线圈2-12并联后由外部电源供电。

工作时，外部电源通电，漆包线线圈2-11、漆包线线圈2-12发热，通过热传导加热腹腔镜镜头，实现加热功能；当温度上升至某一阈值后，温度开关2-21、温度开关2-22断开，漆包线线圈2-11、漆包线线圈2-12停止加热；当温度下降至某一阈值后，温度开关2-21、温度开关2-22接通，漆包线线圈2-11、漆包线线圈2-12继续加热，实现保温功能。

在一优选实施例中，在所述外壳1-31上靠近温度开关2-21的位置开走线孔1-11，在所述外壳1-32上靠近温度开关2-22的位置开走线孔走线孔1-12，用于分别引出加热系统的漆包线线圈2-11、漆包线线圈2-12。

作为优选的实施方式，所述外壳1-31、外壳1-32选用绝热材料，减少热损失，提高热效率。

所述的内壁垫圈1-21、内壁垫圈1-22的内径与腹腔镜镜杆的外径相同。

作为优选的实施方式，所述内壁垫圈1-21、内壁垫圈1-22选用导热硅胶材料，加强传热的效果，提高热效率。

本实用新型采用夹持式设计，在使用时手术前通过夹持装置直接将整个装置夹持在腹腔镜的杆上，打开开关保温系统即可工作，安装简便，手术进行过程中无需拆卸，可以有效地提高手术效率。

本实用新型的加热系统高效稳定，对腹腔镜镜头具有良好的加热和保温效果，可以有效减少腹腔镜手术中镜头的结雾现象；本实用新型为一次性使用装置，工作时夹持在腹腔镜镜杆位于体外的部分，具有较高的医疗安全性。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变形或修改，这并不影响本实用新型的实质内容。
