一种纸尿裤前腰贴及其生产工艺的制作方法

本发明属于卫生用品技术领域，尤其是涉及一种纸尿裤前腰贴及其生产工艺。

背景技术：

前腰贴是一种便于纸尿裤穿着时进行位置固定的粘贴条带，它设置在纸尿裤的前部，在纸尿裤的后端两翼上各设置有一魔术扣，使用时靠各魔术扣和前腰贴粘合，纸尿裤才能正常使用。

现有的前腰贴中的无纺布面料主要采用热轧、热风、防粘、打孔或pe膜等，这些面料在使用时，由于其本身结构的特点，透气和干爽性能一般，液体扩散性能不好，容易引起皮疹、皮肤过敏等不良反应，且舒适性也不甚理想；前腰贴的弹性材料的伸展幅度不够，从而影响了宝宝的自由运动舒张性，特别是在宝宝饭前饭后或睡觉呼吸时腰围有较大变化的情况。

同时生产前腰贴的工艺复杂，有时易出现其前腰贴黏贴位置偏移，影响生产前腰贴的成品率。

技术实现要素：

本发明的目的是提供一种纸尿裤前腰贴及其生产工艺，其透气性好、液体扩散性能好、提高其伸展幅度，尤其适合用在婴儿纸尿裤生产中。

本发明的技术方案是：一种纸尿裤前腰贴，包括腰围部、腰贴部，所述的腰围部包括从内到外依次设有的内无纺布层、弹性层和外无纺布层，所述的内无纺布层上复合有防水塑料膜，所述的弹性层为在内无纺布层上设有向外凸出或向内凹的凹凸纹理，所述的外无纺布层上设置有半椭圆球状凸起和条状弧面凸起，所述腰围部的两侧分别横向延伸出用于连接腹围部的腰贴部，所述腰贴部包括用于连接腰围部的连接部、用于搭扣腹围部的魔术扣，所述连接部与魔术扣之间通过弹性带相连，在魔术扣的末端连接有撕贴部。

一种生产纸尿裤前腰贴的工艺，包括如下步骤：

第一步，将内无纺布原材料由成卷的材料放卷，通过热合或粘合的方式与防水塑料膜复合；

第二步，将复合有防水塑料膜的内无纺布、外无纺布原材料依次放在上放卷机构、下放卷机构上，且上放卷机构位于下放卷机构的正下方，

第三步，将弹性层放在上放卷机构、下放卷机构之间的中放卷机构上，且通过通过传送机构将内无纺布、外无纺布和弹性层依次传送到热封合装置处；

第四步，控制在需要的温度范围内，将内无纺布、外无纺布和弹性层热合在一起组成腰围部；

第五步，腰围部传送到喷胶装置处，将其两侧具有粘性，且经过切刀切成适合尺寸的粘贴部分；

第六步，将加工好的腰贴部一端与腰围部的两侧复合黏贴；

第七步，将剪裁成型的腰贴经过两个同步辊进行转移，并由一吸附辊同时吸附，而后将其整体黏贴于纸尿裤本体的左右两侧。

进一步，所述的弹性层为弹性垫，在弹性垫内设有多个弹性垫。

进一步，将两个腰贴部分别折合于腰围部的两侧上，而后经过辊压，使得腰贴部紧贴于腰围部上。

进一步，在第七步中，调整前腰贴相位，将前腰贴黏贴位置调整至产品标准位置。

一种带有纸尿裤前腰贴的纸尿裤，其包括纸尿裤本体，所述的纸尿裤本体包括用于与婴儿的裆部相兜围的裆围部，以及前腰贴和腹围部。

本发明具有的优点和积极效果是：由于采用上述技术方案，设置的前腰贴，其透气性好、液体扩散性能好、提高其伸展幅度，更加方便；具有结构简单，提高成品率等优点。

附图说明

图1是本发明的结构示意图。

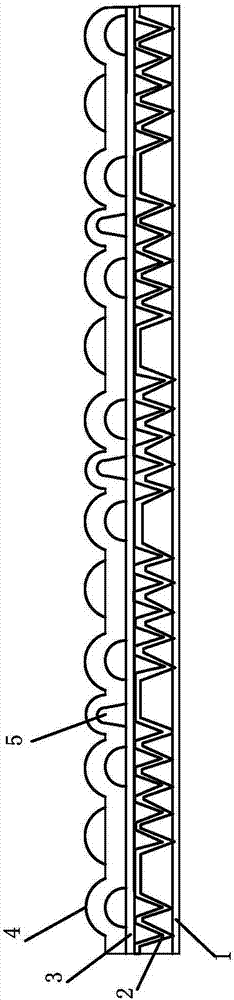

图2是本发明的a-a方向的剖视图。

图中：

1、内无纺布层2、弹性层3、外无纺布层

4、半椭圆球状凸起5、条状弧面凸起6、腰围部

7、连接部8、魔术扣9、弹性带

10、撕贴部

具体实施方式

实施例1

如图1、2所示，本发明的技术方案为一种纸尿裤前腰贴，包括腰围部、腰贴部，所述的腰围部6包括从内到外依次设有的内无纺布层1、弹性层2和外无纺布层3，所述的内无纺布层1上复合有防水塑料膜，所述的弹性层2为在内无纺布层1上设有向外凸出或向内凹的凹凸纹理，所述的外无纺布层3上设置有半椭圆球状凸起4和条状弧面凸起5，所述腰围部6的两侧分别横向延伸出用于连接腹围部的腰贴部，所述腰贴部包括用于连接腰围部6的连接部7、用于搭扣腹围部的魔术扣8，所述连接部7与魔术扣8之间通过弹性带9相连，在魔术扣8的末端连接有撕贴部10，增加了侧腰部的弹性，使纸尿裤的前、后腰区均与婴儿的前后腰部服帖合身，故防止尿液前后漏效果好，其自由调节腰贴部的长度，不会因为腰太粗而使婴幼儿受到伤害。不仅达到更加亲柔舒适的效果，弹性腰围部能够完全贴合婴儿的身体曲线，而且还有效地配合了婴儿活动、睡觉呼吸时的腰围变化，更具人性化设计特点。

一种生产纸尿裤前腰贴的工艺，包括如下步骤：

第一步，将内无纺布原材料由成卷的材料放卷，通过热合或粘合的方式与防水塑料膜复合；

第二步，将复合有防水塑料膜的内无纺布、外无纺布原材料依次放在上放卷机构、下放卷机构上，且上放卷机构位于下放卷机构的正下方；

第三步，将弹性层放在上放卷机构、下放卷机构之间的中放卷机构上，且通过通过传送机构将内无纺布、外无纺布和弹性层依次传送到热封合装置处；

第四步，控制在需要的温度范围内，将内无纺布、外无纺布和弹性层热合在一起组成腰围部；

第五步，腰围部传送到喷胶装置处，将其两侧具有粘性，且经过切刀切成适合尺寸的粘贴部分；

第六步，将加工好的腰贴部一端与腰围部的两侧复合黏贴；

第七步，将剪裁成型的腰贴经过两个同步辊进行转移，并由一吸附辊同时吸附，而后将其整体黏贴于纸尿裤本体的左右两侧。

本实施例中，所述的弹性层为弹性垫，在弹性垫内设有多个弹性垫。

一种带有纸尿裤前腰贴的纸尿裤，其包括纸尿裤本体，所述的纸尿裤本体包括用于与婴儿的裆部相兜围的裆围部，以及前腰贴和腹围部。

实施例2

如图1、2所示，本发明的技术方案为一种纸尿裤前腰贴，包括腰围部、腰贴部，所述的腰围部包括从内到外依次设有的内无纺布层、弹性层和外无纺布层，所述的内无纺布层上复合有防水塑料膜，所述的弹性层为在内无纺布层上设有向外凸出或向内凹的凹凸纹理，所述的外无纺布层上设置有半椭圆球状凸起和条状弧面凸起，所述腰围部的两侧分别横向延伸出用于连接腹围部的腰贴部，所述腰贴部包括用于连接腰围部的连接部、用于搭扣腹围部的魔术扣，所述连接部与魔术扣之间通过弹性带相连，在魔术扣的末端连接有撕贴部，增加了侧腰部的弹性，使纸尿裤的前、后腰区均与婴儿的前后腰部服帖合身，故防止尿液前后漏效果好，其自由调节腰贴部的长度，不会因为腰太粗而使婴幼儿受到伤害。不仅达到更加亲柔舒适的效果，弹性腰围部能够完全贴合婴儿的身体曲线，而且还有效地配合了婴儿活动、睡觉呼吸时的腰围变化，更具人性化设计特点。

一种生产纸尿裤前腰贴的工艺，包括如下步骤：

第一步，将内无纺布原材料由成卷的材料放卷，通过热合或粘合的方式与防水塑料膜复合；

第二步，将复合有防水塑料膜的内无纺布、外无纺布原材料依次放在上放卷机构、下放卷机构上，且上放卷机构位于下放卷机构的正下方；

第三步，将弹性层放在上放卷机构、下放卷机构之间的中放卷机构上，且通过通过传送机构将内无纺布、外无纺布和弹性层依次传送到热封合装置处；

第四步，控制在需要的温度范围内，将内无纺布、外无纺布和弹性层热合在一起组成腰围部；

第五步，腰围部传送到喷胶装置处，将其两侧具有粘性，且经过切刀切成适合尺寸的粘贴部分，将两个腰贴部分别折合于腰围部的两侧上，而后经过辊压，使得腰贴部紧贴于腰围部上；

第六步，将加工好的腰贴部一端与腰围部的两侧复合黏贴，调整前腰贴相位，将前腰贴黏贴位置调整至产品标准位置，防止出现黏贴位置偏移的现象的发生；

第七步，将剪裁成型的腰贴经过两个同步辊进行转移，并由一吸附辊同时吸附，而后将其整体黏贴于纸尿裤本体的左右两侧。

本实施例中，所述的弹性层为弹性垫，在弹性垫内设有多个弹性垫。

一种带有纸尿裤前腰贴的纸尿裤，其包括纸尿裤本体，所述的纸尿裤本体包括用于与婴儿的裆部相兜围的裆围部，以及前腰贴和腹围部。

以上对本发明的一个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
