一种预制式附件模板的制作方法

本实用新型涉及牙齿矫治领域，特别涉及一种预制式附件模板。

背景技术：

隐形矫治技术对患者进行牙齿矫治，现有技术中为了将附件设置到牙齿的预定位置上，先制备对应的附件模板，附件模板上开设与附件形状相匹配的容置槽，临床医生向容置槽内注入的光固化树脂。在实际操作过程中，临床医生需要在添加附件的牙齿表面酸蚀处理，并在相应的位置涂抹粘接剂，之后再将注有光固化树脂的附件模板套到处理好的牙列上，最后通过照射紫外光，让树脂固化，并粘贴到牙齿上，完成附件的制作。但上述过程均需要临床医生手工操作，临床医生的经验程度决定了制作附件的合格程度，在此过程中的粘接和树脂的填充均会产生操作误差，对于附件制作的结果不可预期，另外上述操作的人工成本较大，整个附件粘贴的时间较久。

临床医生在进行了酸蚀的牙齿表面进行粘接剂的涂抹过程中，为了确保附件在牙齿上结合的牢固性，会在牙齿表面涂覆大于相应粘贴附件面积的粘接剂，另外粘接剂手动涂抹可能会存在粘接剂定位不精准的情况，使得附件粘贴不牢固，影响矫治效果。将光固化树脂注入到容置槽内时，此过程的光固化树脂的注入量是不可控的，在此过程中会带来附件制作的误差，如果树脂填充量较少，则预先设定的容置槽内会产生空泡或凹陷，导致最终制备出的附件形状与设计形状不符，在与隐形矫治装置配合使用时，无法完成设计移动预期；如果树脂填充量较多，则树脂会溢出容置槽，之后进行光固化时会在与牙齿接触的表面产生多余涂覆，使得附件添加的实际高度大于预先设计的高度，在与隐形矫治装置配合使用时使得隐形矫治装置与牙齿的贴合度较差，不仅降低患者佩戴的舒适性，还会影响矫治结果。

因此，为了让粘接附件的位置和面积更加精准，以及在牙齿上黏贴的附件更加标准，与隐形矫治装置更为匹配，获得更好的矫正效果，且让患者矫治过程中更为舒适，并提高矫治效率，急需让患者在牙齿矫治中有可快速供使用的标准附件添加装置。

技术实现要素：

本实用新型提供一种预制式附件模板，使得牙齿上添加的附件更为标准，继而保证矫治效果。另外，提供的附件模板使得对牙齿表面粘接的位置及面积更加精准，同时方便医生操作，节省就诊的椅旁时间。

本实用新型的技术方案如下：

一种预制式附件模板，用于牙齿矫治过程中的附件添加，包括壳状牙科器械本体、附件和用于与所述牙齿上与预定位置粘接的粘接层，所述壳状牙科器械本体设有用于容纳牙齿的复数个腔体，所述壳状牙科器械本体上设置有容置槽，所述容置槽容置所述附件，所述容置槽的位置与牙齿矫治过程中所述附件在牙齿上的所述预定位置相对应，所述粘接层将所述附件隔离在所述容置槽内。

优选的，所述粘接层至少可覆盖牙齿上所述预定位置处的所述附件邻近牙齿一侧侧面的面积。

优选的，所述附件为预制成型的附件。

优选的，所述附件模板还包括将酸蚀剂涂覆到所述预定位置上的酸蚀层，所述酸蚀层、所述粘接层、所述附件依次设置，所述酸蚀层设置在所述附件邻近牙齿的一侧。

优选的，所述附件模板还包括将所述酸蚀层与所述粘接层隔开的阻隔层。

优选的，所述附件模板还包括将所述粘接层与所述附件隔开的隔绝层。

优选的，所述附件为待固化的附件。

优选的，所述附件模板还包括将所述粘接层与所述附件隔开的隔绝层。

优选的，所述粘接层由粘接剂填充形成，或由可渗透粘接剂的粘接膜形成。

优选的，所述附件模板包括在牙齿矫治过程将酸蚀剂涂覆到所述预定位置上的酸蚀层，所述酸蚀层、所述粘接层、所述附件依次设置，所述酸蚀层设置在所述附件邻近牙齿的一侧。

优选的，所述酸蚀层由酸蚀剂填充形成，或由可渗透酸蚀剂的酸蚀膜形成；所述粘接层由粘接剂填充形成，或由可渗透粘接剂的粘接膜形成。

优选的，所述附件模板还包括将所述酸蚀层和所述粘接层隔开的阻隔层。

优选的，所述容置槽形状与牙齿矫治过程中牙齿上预定的附件形状一致。

与现有技术相比，本实用新型的有益效果如下：

第一，本实用新型附件和粘接层的设置，使得牙齿上添加的附件与牙齿矫治方案设计中所添加的数字化附件一致，与后续佩戴的隐形矫治装置配合使用时的匹配程度更高，增加佩戴的稳固力，且使得牙齿矫治效果实现精准治疗，同时也让患者佩戴的舒适，另外，临床医生在使用预制式附件模板时，直接使用预制式附件模板上的粘接层进行粘结，简化附件黏贴的步骤，使用更加便捷，缩短椅旁诊疗时间；

第二，本实用新型酸蚀层的设置，可以避免手动涂抹酸蚀剂不准确造成的酸蚀面积不足而影响后面粘贴过程或者酸蚀面积过大而对牙齿造成损伤，酸蚀层预设使得酸蚀的过程更加标准可控；

第三，本实用新型所述酸蚀层、所述粘接层、所述附件依次设置，所述酸蚀层设置在所述附件邻近牙齿的一侧，使得附件的佩戴过程能够依次有序进行；

第四，本实用新型粘接层既具有粘接功能，还具有隔离功能，可将附件隔离在容置槽内，为附件挡住外界污染物；

第五，粘接层至少可覆盖牙齿上预定位置处的附件邻近牙齿一侧侧面的面积，使得粘接面积充分，为后续附件的粘贴提供基础。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

一个或多个实施例通过与之对应的附图中的图片进行示例性说明，这些示例性说明并不构成对实施例的限定，附图中具有相同参考数字标号的元件表示为类似的元件，除非有特别申明，附图中的图不构成比例限制。

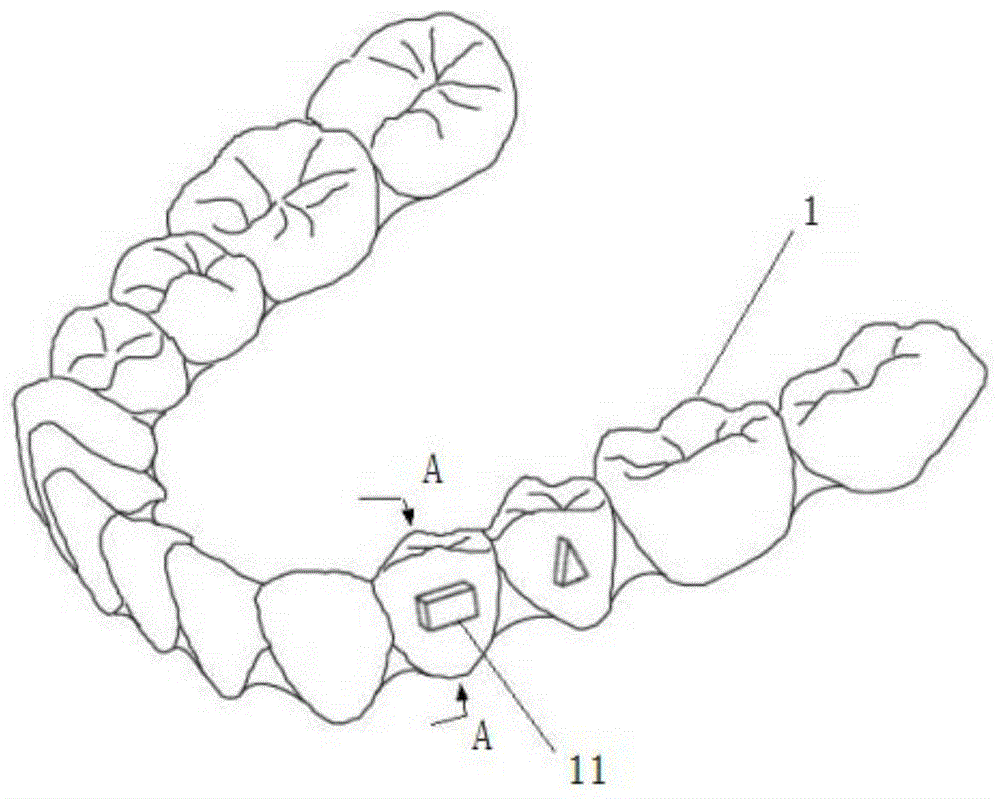

图1是本实用新型实施例1中模板的立体结构示意图；

图2是图1中附件模板a-a处剖视的结构示意图；

图3是本实用新型实施例1中附件模板的壳状牙科器械本体a-a处剖视示意图；

图4是本实用新型实施例2中附件模板的剖视示意图；

图5是本实用新型实施例3中附件模板的剖视示意图；

图6是本实用新型实施例4中附件模板的剖视示意图；

图7是本实用新型实施例5中附件模板的剖视示意图；

图8是本实用新型实施例6中附件模板的剖视示意图。

具体实施方式

下面结合附图和具体实施例，进一步阐述本实用新型。应该理解，这些实施例仅用于说明本实用新型，而不用于限定本实用新型的保护范围。在实际应用中本领域技术人员根据本实用新型做出的改进和调整，仍属于本实用新型的保护范围。

实施例1

制取壳状牙科器械本体1，可通过口内扫描进行牙颌数字模型的获取，也可以硅橡胶取印模、石膏模型制备阳模、扫描阳模生成牙颌数字模型。再对牙颌数字模型的处理；对牙颌数字模型进行模型修复，并进行切牙处理，形成数字化牙列模型。将完成切牙的数字化牙列模型，并根据牙列模型的实际情况生成牙齿矫治方案，方案的生成过程在牙齿的数字模型上添加相应的附件。之后，采用直接3d打印的方式，进行附件模板的壳状牙科器械本体1的打印制作，将数字化牙齿矫治模型进行3d打印，然后采用压膜的方式在牙颌模型上进行膜片的压制，将压制好的膜片沿牙龈线附近进行切割操作，可直接沿牙龈线，也可距离牙龈线上下1-2mm处进行切割。切割下来的壳状牙科器械本体1进行打磨，直至可佩带，此时壳状牙科器械本体1除了包裹牙列之外，还具有相应的容置槽11，容置槽11的形状与牙齿上需要设置的附件的形状相匹配。

本实施例提供一种预制式附件模板，用于牙齿矫治过程中的附件添加，如图1-3所示，包括：壳状牙科器械本体1、附件2和粘接层5。壳状牙科器械本体1设有用于容纳牙齿的复数个腔体，壳状牙科器械本体1上设置有容置槽11，容置槽11容置附件2，容置槽11的位置与牙齿矫治过程中附件2在牙齿上的预定位置相对应，粘接层5将附件2隔离在容置槽11内。在实际使用中，由于使用需要，附件的形状有多种，为了形成不同形状的附件，容置槽11按照需求的附件形状进行设置，参见图1，容置槽11可以为椭圆状、垂直矩形状等。容置槽11内的附件2可为预制成型的附件或待固化的附件，附件2可为预制成型的附件时，可以是固化好的树脂件，直接压入容置槽11内，能够直接粘贴于患者的牙齿上，无需另外进行紫外光照射使其固化成型；附件2为待固化的附件时，可以是未固化的树脂材料，填充进入到容置槽11内，此时所述容置槽形状与牙齿矫治过程中牙齿上预定的附件形状一致，使得待固化的附件能够充满整个容置槽，在临床医生进行现场光固化时，能够得到与牙齿矫治方案设计中所添加的数字化附件一致，使得牙齿上添加的附件，与后续佩戴的隐形矫治装置配合使用时的匹配程度更高。从而减少医生手动操作填充待固化的附件，即待固化的树脂材料，使得固化后的附件与矫治设计的附件一致。且附件2为待固化的附件时，壳状牙科器械本体1可为透光壳状牙科器械本体1，在壳状牙科器械本体1佩戴到牙列上后，需要通过光固化容置槽11内的附件2，让附件2固化粘贴在牙齿上后，再将壳状牙科器械本体1取下。

另外，如图2所示，粘接层5设置在所述附件邻近牙齿的一侧，粘接层5可封住容置槽11槽口的边缘，且粘接层5还设有易撕部(图中未示出)，在撕除粘接层5的时候手持易撕部，便于粘接层5撕除。实际使用中，粘接层5既具有粘接功能，还具有隔离功能，可将附件2隔离在容置槽11内，为附件2挡住外界污染物。更具体地，所述粘接层5可以靠近牙齿一侧为隔离面，可以隔离外界污染物对附件的污染；其对侧为涂覆有粘接剂的酸蚀层，可以对牙齿上已经酸蚀过的部分进行粘接剂的涂覆。

粘接层5为可渗透粘接剂的粘接膜，该粘接膜可以为孔洞膜或是缓释膜，可以吸附相应的粘接剂。或者，粘接层为粘接剂填充形成。具体的说，当粘接层5为粘接膜时，粘接膜直接贴附在附件2邻近牙齿的一侧；当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在附件2邻近牙齿的一侧，然后可通过隔离件封住粘接层5，防止粘接层5被污染。更具体地，所述粘接层5可以靠近牙齿一侧为隔离面，可以隔离外界污染物对附件的污染；其对侧为涂覆有粘接剂的粘接层，可以对已经酸蚀后的牙齿表面接触的部分进行粘接。或者，也可在整个附件模板外套设一个密封的隔离包装，防止粘接层5被污染。

由于设有壳状牙科器械本体1、附件2和粘接层5，壳状牙科器械本体1上开设有容置槽11，附件2容纳在容置槽11内，且粘接层5将附件2隔离在容置槽11内，让附件2作为附件模板的一部分，附件模板可整体批次生产制造，节省医生向壳状牙科器械本体1内注入附件2，现场制作使用的时间，提高效率。使用时将壳状牙科器械本体1佩戴于牙列上，使暴露于壳状牙科器械本体1上的粘接层5与该牙列上经过酸蚀的牙齿充分接触，让该牙齿上涂覆粘接层5内的粘接剂，从而通过佩戴壳状牙科器械本体1精准定位需要涂覆粘粘接剂的牙齿，无需医生寻找定位牙列上待涂覆粘粘接剂的牙齿，进而精准定位，有效控制涂抹面积，提高患者的治疗精准度。且无需医生手动在牙齿上涂抹粘接剂，简化操作过程，节省医生整体操作时间。

进一步的，如图2所示，粘接层5至少可覆盖牙齿上预定位置处的附件2邻近牙齿一侧侧面的面积，使得粘接面积充分，为后续附件2的粘贴提供基础。

实施例2

一种预制式附件模板，本实施例相对于实施例1而言，附件为预制成型的附件。附件模板除了实施例1中的壳状牙科器械本体1、附件2和粘接层5外，如图4所示，附件模板还包括：将酸蚀剂涂覆到预定位置上的酸蚀层4，酸蚀层4、粘接层5、附件2依次设置，即粘接层5设置于酸蚀层4与附件2之间，酸蚀层4设置在附件2邻近牙齿的一侧。从而在本实施方式中酸蚀层4将粘接层5和附件2一起隔离，让外界污染物不能进入到粘接层5和附件2上。

另外，酸蚀层4为酸蚀剂填充形成或可渗透酸蚀剂的酸蚀膜，粘接层5为粘接剂填充形成或可渗透粘接剂的粘接膜。具体的说，酸蚀层4为酸蚀剂填充形成时，粘接层5可以是粘接剂填充形成也可以是粘接膜；酸蚀层4为酸蚀膜时，粘接层5可以是粘接剂填充形成也可以是粘接膜。其中，酸蚀层4为酸蚀膜时，酸蚀膜可以为孔洞膜或是缓释膜，其中孔洞膜或缓释膜吸附了30％-37％的磷酸或其它可以在口内使用的酸蚀剂，酸蚀膜直接贴附在粘接层5上。酸蚀层4为酸蚀剂填充形成时，酸蚀剂可以为30％-37％的磷酸或其它可以在口内使用的酸蚀剂，涂刷在粘接层5上。另一种方式，所述酸蚀层4可以靠近牙齿一侧为隔离面，可以隔离外界污染物对附件的污染；其对侧为涂覆有酸蚀剂的酸蚀层，可以对与牙齿接触的部分进行酸蚀，该侧可以直接与粘结层5接触；粘接层5为粘接膜时，该粘接膜可以为孔洞膜或是缓释膜，其中孔洞膜或缓释膜吸附了3m公司的粘接剂，具体的可选用3madpertm牙科粘接剂，粘接膜直接贴附在附件2上。当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在附件2邻近牙齿的一侧。粘接层5可以靠近附件2的一侧为隔离面，可以防止粘接剂对附件的影响；其对侧为涂覆有粘接剂的粘接层，可以对与牙齿接触的部分进行粘接，其中，酸蚀层4和粘接层5互不相交融。当然，可通过在酸蚀层最外侧设置隔离件以封住酸蚀层4，防止酸蚀层4被污染，或者，在整个附件模板外套设一个密封的隔离包装，防止酸蚀层4被污染。

通过上述内容不难发现，由于该附件模板上还包括粘接层5和酸蚀层4，使得通过佩戴壳状牙科器械本体1可精准的在牙齿上涂抹酸蚀层4和粘接层5同时，进而精准定位，且有效控制涂抹面积，提高患者的治疗精准度。无需医生手动在牙齿上涂抹酸蚀剂和粘接剂，简化操作过程，节省医生整体操作时间。

实施例3

一种预制式附件模板，本实施例相对于实施例2而言，附件也为预制成型的附件。如图5所示，附件模板还包括：将酸蚀层4与粘接层5隔开的阻隔层6，酸蚀层4、阻隔层6、粘接层5与附件2依次连接，酸蚀层4设置在附件2邻近牙齿的一侧。

另外，酸蚀层4为酸蚀膜时，酸蚀膜直接贴附在阻隔层6上。酸蚀层4为酸蚀剂填充形成时，酸蚀剂可以涂刷在阻隔层6上。另一种方式，所述酸蚀层4可以靠近牙齿一侧为隔离面，可以隔离外界污染物对附件的污染；其对侧为涂覆有酸蚀剂的酸蚀层，可以对与牙齿接触的部分进行酸蚀，该侧可以直接与粘结层5接触，粘接层5为粘接膜时，该粘接膜可以为孔洞膜或是缓释膜，粘接膜直接贴附在附件2上。当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在附件2邻近牙齿的一侧，再通过阻隔层6封住粘接层5。粘接层5可以靠近附件2的一侧为隔离面，可以防止粘接剂对附件的影响；其对侧为涂覆有粘接剂的粘接层，可以对与牙齿接触的部分进行粘接，其中，酸蚀层4和粘接层5互不相交融。通过阻隔层6阻隔酸蚀层4和粘接层5，防止酸蚀层4和粘接层5互相干扰，影响对牙齿的酸蚀和附件的粘接。其中，阻隔层6可设有易撕部，便于撕除。或者，也可在整个附件模板外套设一个密封的隔离包装，防止酸蚀层4被污染。

不难发现，本实施例可与实施例2方式互相配合实施。实施例2中提到的相关技术细节在本实施例中依然有效，为了减少重复，这里不再赘述。相应地，本实施例中提到的相关技术细节也可应用在实施例2中。

实施例4

一种预制式附件模板，本实施例相对实施例1而言，附件2可为预制成型的附件，也可为待固化的附件。如图6所示，附件模板还包括将粘接层5与附件2隔开的隔绝层8。粘接层5设置在附件2邻近牙齿的一侧，隔绝层8也可设有易撕部，便于隔绝层8的撕除。通过隔绝层8将附件2与粘接层5相隔开，使得附件2上不会沾到粘接层5内的粘接剂。

具体的说，在本实施例中，当粘接层5为可渗透粘接剂的粘接膜时，粘接膜直接贴附在隔绝层8上；当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在隔绝层8背离附件2的一侧，再通过隔离件封住粘接层5，防止粘接层5被污染，或者，在整个附件模板外套设一个密封的隔离包装，防止粘接层5被污染。同时，通过隔绝层8将附件2与粘接层5相隔开，防止粘接层5沾到附件2上。

通过上述内容不难发现，由于该附件模板上还包括粘接层5和隔绝层8位于附件邻近牙齿的一侧，牙齿经过酸处理后，使用时将壳状牙科器械本体1佩戴于牙列上，使暴露于壳状牙科器械本体1上的粘接层5与该牙列上经过酸蚀的牙齿充分接触，让该牙齿上涂覆粘接层5内的粘接剂，从而通过佩戴壳状牙科器械本体1精准定位需要涂覆粘粘接剂的牙齿，无需医生寻找定位牙列上待涂覆粘粘接剂的牙齿，进而精准定位，有效控制涂抹面积，提高患者的治疗精准度。且无需医生手动在牙齿上涂抹粘接剂，简化操作过程，节省医生整体操作时间。

实施例5

一种预制式附件模板，本实施例相对实施例1而言，附件2可为预制成型的附件，也可为待固化的附件。如图7所示，附件模板还包括在牙齿矫治过程中将酸蚀剂涂覆到预定位置上的酸蚀层4，粘接层5和附件2之间还设有将两者隔离开的隔绝层9，酸蚀层4、粘接层5、隔绝层9、附件2依次设置，酸蚀层4设置在附件2邻近牙齿的一侧，隔绝层9将粘接层5和附件2隔开。

另外，酸蚀层4为可渗透酸蚀剂的酸蚀膜，可以吸附相应的酸蚀剂，也可以是酸蚀剂填充形成，粘接层5为可渗透粘接剂的粘接膜，可以吸附相应的粘接剂，也可以是粘接剂填充形成。也就是，酸蚀层4为酸蚀剂填充形成时，粘接层5可以是粘接剂填充形成也可以是粘接膜；酸蚀层4为酸蚀膜时，粘接层5可以是粘接剂填充形成也可以是粘接膜。其中，酸蚀层4为酸蚀膜时，酸蚀膜可以为孔洞膜或是缓释膜，酸蚀膜直接贴附在粘接层5上。酸蚀层4为酸蚀剂填充形成时，酸蚀剂可以为30％-37％的磷酸或其它可以在口内使用的酸蚀剂，涂刷在粘接层5上，另一种方式，所述酸蚀层4可以靠近牙齿一侧为隔离面，该隔离面可以为光滑的或者是非光滑的隔离面，可以隔离外界污染物对附件的污染；其对侧为涂覆有酸蚀剂的酸蚀层，可以对与牙齿接触的部分进行酸蚀，该侧可以直接与粘结层5接触。粘接层5为粘接膜时，该粘接膜可以为孔洞膜或是缓释膜，粘接膜直接贴附在隔绝层9上。当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在隔绝层9邻近牙齿的一侧。另一种方式，粘接层5可以靠近附件2的一侧为隔离面，该隔离面可以为光滑的或者是非光滑的隔离面，可以方式粘接剂对附件的影响；其对侧为涂覆有粘接剂的粘接层，可以对与牙齿接触的部分进行粘接。其中，酸蚀层4和粘接层5互不相交融。其中，隔绝层9可设有易撕部，便于撕除。当然，可通过在酸蚀层最外侧设置隔离件以封住酸蚀层4，防止酸蚀层4被污染，或者，在整个附件模板外套设一个密封的隔离包装，防止酸蚀层4被污染。

通过上述内容不难发现，由于该附件模板上还包括隔绝层9、酸蚀层4，使用时将状牙科器械本体1佩戴于牙列上，使暴露于壳状牙科器械本体1上的酸蚀层4与该牙列上待酸蚀的牙齿充分接触，对该牙齿进行酸蚀处理，从而通过佩戴壳状牙科器械本体1精准定位酸蚀待酸蚀的牙齿。之后，再撕除酸蚀层4，再次佩戴壳状牙科器械本体1，让粘接层5与经过酸蚀处理的牙齿充分贴合，使粘接层5内的粘接剂涂覆于牙齿上。无需医生寻找定位牙列上待酸蚀和需要涂覆粘接剂的牙齿，进而精准定位，且有效控制涂抹面积，提高患者的治疗精准度。且无需医生手动在牙齿上涂抹酸蚀剂和粘接剂，简化操作过程，节省医生整体操作时间。同时，通过隔绝层9将附件2与粘接层5相隔开，使得附件2上不会沾到粘接层5内的粘接剂。

实施例6

一种预制式附件模板，本实施例相对于实施例5而言，附件2可为预制成型的附件，也可为待固化的附件。如图8所示，附件模板还包括：将酸蚀层4与粘接层5隔开的阻隔层10，将粘接层5和附件2隔开的隔绝层9，阻隔层10、粘接层5和隔绝层9依次设于酸蚀层4与附件2之间，酸蚀层4设置在附件2邻近牙齿的一侧。

另外，酸蚀层4为酸蚀膜时，酸蚀膜直接贴附在阻隔层10上。酸蚀层4为酸蚀剂填充形成时，酸蚀剂可以涂刷在阻隔层10上。粘接层5为粘接膜时，粘接膜直接贴附在隔绝层9上。当粘接层5为粘接剂填充形成时，可将粘接剂涂刷在隔绝层9邻近牙齿的一侧，再通过阻隔层10封住粘接层5。从而通过阻隔层10阻隔酸蚀层4和粘接层5，防止酸蚀层4和粘接层5互相干扰。其中，阻隔层10、隔绝层9可设有易撕部，便于撕除。当然，可通过在酸蚀层最外侧设置隔离件封住酸蚀层4，防止酸蚀层4被污染，或者，在整个附件模板外套设一个密封的隔离包装，防止酸蚀层4被污染。

不难发现，本实施例可与实施例5互相配合实施。实施例5中提到的相关技术细节在本实施例中依然有效，为了减少重复，这里不再赘述。相应地，本实施例中提到的相关技术细节也可应用在实施例5中。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
