烤漆门扇木皮贴面装置的制作方法

本实用新型涉及一种新的热压贴面装置，尤其是涉及一种烤漆门扇木皮贴面装置。

背景技术：

现有热压方式为压机压板直接压榨板件上，这样的压榨在压榨木皮时，容易产生因受热不均而造成的木皮局部起层、出现气泡等情况，与此同时还会因热压板直接接触木皮板件，而造成木皮撕裂断层现象。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种结构简单、使用方便、防止压榨木皮时产生的局部起层、出现气泡的一种烤漆门扇木皮贴面装置。

本实用新型采用以下技术方案：烤漆门扇木皮贴面装置，包括热压板，还包括缓冲垫，所述缓冲垫设置在热压板的一侧，所述缓冲垫包括高温膜和铜丝纤维网，在热压时缓冲垫置于热压板和门扇之间。

作为一种改进，所述热压板与缓冲垫配合面的四周设有卡件，所述卡件形状为柱形凹槽，缓冲垫上与卡件相对应位置设有扣件，所述扣件呈上小下大的柱形，大的一侧为与缓冲垫接触一侧，卡件和扣件配合固定热压板和缓冲垫。

作为一种改进，所述高温膜为PE材质。

作为一种改进，所述铜丝纤维网所用铜丝为紫铜。

本实用新型的有益效果：在热压板和门扇之间附设缓冲垫，缓冲垫分为两个部分包括高温膜和铜丝纤维网。在热压机工作组合中，缓冲垫夹装于热压板与板件之间，使热压板的工作压力和工作温度均匀传递，所以可使木皮贴面与基板之间的粘合更加密致、均匀、平整，从而提高饰面板的表面和内在品质。缓冲垫还有耐热、弥补压板误差、保护板件等优良性能。其中热压高温膜膜主要解决木皮压榨时造成的木皮撕裂和断层问题；铜丝纤维板可以解决因受热不均造成的木皮起层现象。

附图说明

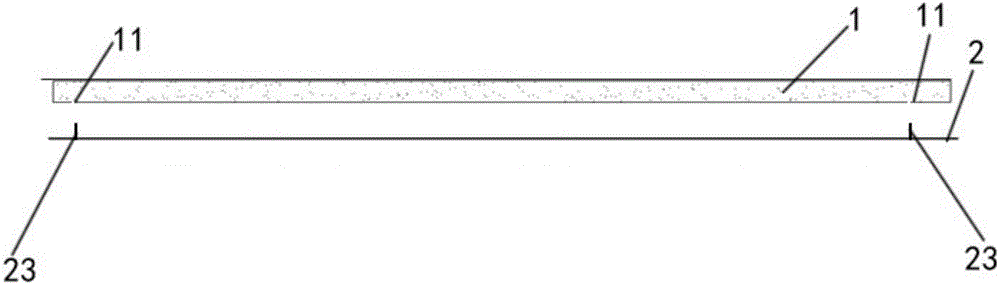

图1是本实用新型烤漆门扇木皮贴面装置的剖面配合结构示意图；

图2是本实用新型烤漆门扇木皮贴面装置的剖面爆炸结构示意图；

具体实施方式

以下结合附图对本实用新型的具体实施例做详细说明。

如图1-2所示，为本实用新型烤漆门扇木皮贴面装置的一种具体实施例。该实施例包括包括热压板1，其特征在于：还包括缓冲垫2，所述缓冲垫2设置在热压板1的一侧，所述缓冲垫2包括高温膜21和铜丝纤维网22，在热压时缓冲垫2置于热压板1和门扇之间；在热压板1和门扇之间附设缓冲垫2，缓冲垫2分为两个部分包括高温膜21和铜丝纤维网22，在热压板1工作时，缓冲垫2夹装于热压板1与门扇之间，使热压板1的工作压力和工作温度均匀传递，所以可使木皮贴面与基板之间的粘合更加密致、均匀、平整，从而提高饰面板的表面和内在品质，缓冲垫2还有耐热、弥补压板误差、保护门扇等优良性能，其中高温膜21主要解决门扇压榨时造成的木皮撕裂和断层问题；铜丝纤维网22可以解决因受热不均造成的木皮起层现象。

作为一种改进的具体实施方式，所述热压板1与缓冲垫2配合面的四周设有卡件11，所述卡件11形状为柱形凹槽，缓冲垫2上与卡件11相对应位置设有扣件23，所述扣件23呈上小下大的柱形，大的一侧为与缓冲垫2接触一侧，卡件11和扣件23配合固定热压板1和缓冲垫2；扣件23和卡件11相配合使得热压板1和缓冲垫2结合在一起，不容易移位，可以使得热压板1所压处均有缓冲垫2分散传递热量。

作为一种改进的具体实施方式，所述高温膜21为PE材质；PE材质的高温膜21在高温情况下不会出现难撕下，脱胶的情况，并且相对于其他材质的高温膜21PE材质的高温膜21价格相对较低，但效果却一样好。

作为一种改进具体实施方式，所述铜丝纤维网22所用铜丝为紫铜；紫铜是比较纯净的一种铜，一般可近似认为是纯铜，导电性、塑性都较好。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
