一种渔网专用定型装置的制作方法

本实用新型涉及渔网定型领域，特别是涉及一种渔网专用定型装置。

背景技术：

渔网定型装置是专门用于支撑固定渔网的设备，目前使用的渔网定型装置绝大多数需要人工操作才能将渔网支撑起来，当不使用时，仍需要人工将渔网回收，工人工作量大，装置实用性不强，针对上述情况，可以设计一种渔网专用定型装置来解决上述问题。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种渔网专用定型装置。

本实用新型通过以下技术方案来实现上述目的：

一种渔网专用定型装置，包括安装板，所述安装板内侧安装有第一电机和第二电机，所述第一电机和所述第二电机的推杆的端部安装有推板和套头，所述安装板外侧还设置有密封罩，所述密封罩内设置有电池箱，所述电池箱正面设置有第一控制开关和第二控制开关，所述电池箱侧面还设置有充电指示灯、充电接口和电源开关。

为了进一步提高渔网专用定型装置的实用性，所述第一电机和所述第二电机均采用推杆电机，所述第一电机数量有八个，均匀分布在所述安装板内侧表面边缘，且八个所述第一电机以所述安装板轴线为中心呈中心对称分布，所述第二电机数量有一个，所述第二电机安装在所述安装板内侧表面中心处。

为了进一步提高渔网专用定型装置的实用性，所述推板为一圆环形结构，所述第一电机的推杆穿过所述推板与所述套头连接，所述套头松套在所述第一电机的推杆的端部，所述套头可以自由取下，所述第二电机的推杆的端部则镶嵌在所述推板中心处内部，且与所述推板固定连接。

为了进一步提高渔网专用定型装置的实用性，所述充电接口和所述电源开关分别位于所述电池箱侧面上下两端，所述充电指示灯位于所述电池箱侧面中部。

为了进一步提高渔网专用定型装置的实用性，所述第一控制开关和所述第二控制开关分别位于所述电池箱正面上下两端，所述第一控制开关和所述第二控制开关均为单刀双掷开关，所述第一控制开关与所述第一电机和所述电池箱电连接，所述第二控制开关与所述第二电机和所述电池箱电连接。

有益效果在于：该渔网专用定型装置可以通过所述第一控制开关和所述第二控制开关控制其自动撑开或回收渔网，大大降低了工人的劳动强度，操作简便，自动化程度高，实用性好。

附图说明

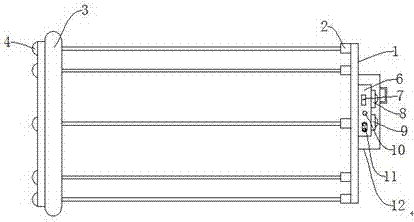

图1是本实用新型所述一种渔网专用定型装置的结构示意图；

图2是本实用新型所述一种渔网专用定型装置的推板的结构示意图；

图3是本实用新型所述一种渔网专用定型装置的安装板的结构示意图。

附图标记说明如下：

1、安装板；2、第一电机；3、推板；4、套头；5、第二电机；6、电池箱；7、电源开关；8、第一控制开关；9、第二控制开关；10、充电指示灯；11、充电接口；12、密封罩。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图3所示，一种渔网专用定型装置，包括安装板1，安装板1内侧安装有第一电机2和第二电机5，当第一电机2和第二电机5转动时推动推板3在渔网内运动，将渔网撑开，同时，八个第一电机2的推杆将撑开的渔网支撑住，防止其收缩，当需要将渔网收回时，按下第二控制开关9使第二电机5反转带动推板3沿着八个第一电机2的推杆往回移动，移动过程中由于八个第一电机2的推杆的支撑，渔网不会收缩，仍处于撑开状态，待推板3返回到安装板1后，按下第一控制开关8使八个第一电机2反转，推杆开始回收，回收过程中，由于渔网的阻挡，八个套头4也会从八个第一电机2的推杆上滑落，使八个第一电机2的推杆能够顺利回收而不会挂住渔网，有效保护了回收过程中渔网不被刮破，整个操作过程只需要操作第一控制开关8和第二控制开关9即可，第一电机2和第二电机5的推杆的端部安装有推板3和套头4，推板3用于推动撑开渔网，套头4用于保护渔网不被推杆刮破，安装板1外侧还设置有密封罩12，密封罩12用于防止电池箱6进水，密封罩12内设置有电池箱6，电池箱6正面设置有第一控制开关8和第二控制开关9，第一控制开关8和第二控制开关9分别控制第一电机2和第二电机5正反转，电池箱6侧面还设置有充电指示灯10、充电接口11和电源开关7。

为了进一步提高渔网专用定型装置的实用性，第一电机2和第二电机5均采用推杆电机，第一电机2数量有八个，均匀分布在安装板1内侧表面边缘，且八个第一电机2以安装板1轴线为中心呈中心对称分布，第二电机5数量有一个，第二电机5安装在安装板1内侧表面中心处，推板3为一圆环形结构，第一电机2的推杆穿过推板3与套头4连接，套头4松套在第一电机2的推杆的端部，套头4可以自由取下，第二电机5的推杆的端部则镶嵌在推板3中心处内部，且与推板3固定连接，充电接口11和电源开关7分别位于电池箱6侧面上下两端，充电指示灯10位于电池箱6侧面中部，第一控制开关8和第二控制开关9分别位于电池箱6正面上下两端，第一控制开关8和第二控制开关9均为单刀双掷开关，第一控制开关8与第一电机2和电池箱6电连接，第二控制开关9与第二电机5和电池箱6电连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
