一种浴室用电子通讯高效防护装置的制作方法

本发明涉及一种防护装置，尤其涉及一种浴室用电子通讯高效防护装置。

背景技术：

浴室，指供洗澡的房间。浴室里存在以下几点威胁，一、到处都是水。洗手池、淋浴的水流得到处都是，容易让人滑倒，是头号危险；二、滴落的日用品。洗发水、沐浴液、剃须膏、牙膏等若滴在地上，会使地面变滑；三、瓷砖颜色太白。洗澡时白色的灯光、白色的墙面、镜子的反光等很容易让人头晕，眩目的光还会影响视力，尤其是老年人，浴室过亮会让他们难以察觉地上的积水，增加滑倒的几率；四、浴室里放电器。浴室中的吹风机、剃须刀、取暖器等，在潮湿的环境中，会增加人们触电的危险，毛巾、卫生纸等还有可能因其着火。五、玻璃淋浴门安装不当。

防护，可作为名词或动词，分别解释为一种防备和保护的方式或方法和保护措施。

目前的浴室用电子通讯防护装置存在易受潮、使用不方便、播音效果差的缺点，因此亟需设计一种不易受潮、使用方便、播音效果好的浴室用电子通讯高效防护装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服目前的浴室用电子通讯防护装置易受潮、使用不方便、播音效果差的缺点，本发明要解决的技术问题是提供一种不易受潮、使用方便、播音效果好的浴室用电子通讯高效防护装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种浴室用电子通讯高效防护装置，包括有滑轨、滑块、齿条、电动推杆Ⅰ、支杆Ⅰ、齿轮、抹布、电动推杆Ⅲ、电机Ⅰ、放置槽、固定块、电动推杆Ⅳ、箱体、电动推杆Ⅱ、转轴、电机Ⅱ、挡板、滤网、干燥剂和摆动杆；墙面右侧设有箱体，箱体内底端中部设有电动推杆Ⅱ，电动推杆Ⅱ顶端连接有电机Ⅰ，电机Ⅰ顶端连接有电动推杆Ⅲ，电动推杆Ⅲ右端连接有放置槽，放置槽内左右两壁均设有电动推杆Ⅳ，放置槽内底部设有固定块，固定块与电动推杆Ⅳ连接，箱体内顶部左侧设有滑轨，滑轨上设有滑块，滑块底端设有齿条，箱体内左臂上端从上至下依次设有电动推杆Ⅰ和支杆Ⅰ，电动推杆Ⅰ右端与齿条连接，支杆Ⅰ右端设有齿轮，齿条与齿轮啮合，齿轮下方设有摆动杆，摆动杆底部设有抹布，箱体顶部右侧开有通孔，箱体内顶部右端设有滤网，滤网上放置有干燥剂，箱体右壁中部设有电机Ⅱ，电机Ⅱ前方设有转轴，转轴上设有挡板。

优选地，还包括有电磁铁和铁块；摆动杆底端设有电磁铁，电磁铁底端设有铁块。

优选地，还包括有支杆Ⅱ和扩音喇叭；箱体内顶端中部设有支杆Ⅱ，支杆Ⅱ右端设有扩音喇叭。

工作原理：当人们劳累一天回到家中沐浴时，有时候也需要借音乐来放松身体的每个细胞，此时即可使用本装置，先启动电机Ⅱ转动，带动挡板逆时针转动，待挡板逆时针转动到适当位置时，即打开挡板后关闭电机Ⅱ，将电子通讯放置到放置槽内，放置完成后启动电机Ⅱ转动，带动挡板顺时针转动，待挡板顺时针转动到适当位置时，即关闭挡板后关闭电机Ⅱ，启动电动推杆Ⅳ伸长，带动固定块移动，固定块移动到适当位置夹住电子通讯后电动推杆Ⅳ停止伸长，电子通讯播放音乐从滤网和通孔传出，为了防止浴室内的大量水雾进入箱体，滤网上放置有干燥剂，可以吸收部分水雾。当电子通讯上沾上水雾时启动电机Ⅰ转动，带动电动推杆Ⅲ转动，带动放置槽转动，待放置槽转动180°后关闭电机Ⅰ，启动电动推杆Ⅱ伸长，带动放置槽向上移动，待放置槽移动到适当位置后电动推杆Ⅱ停止伸长，启动电动推杆Ⅲ伸缩移动，带动放置槽左右移动，待放置槽内的电子通讯与抹布相接触时电动推杆Ⅲ停止伸缩移动，然后启动电动推杆Ⅰ伸缩运动，带动齿条左右移动，带动齿轮正反交替转动，带动抹布正反交替转动抹干电子通讯上的水雾。抹干电子通讯上的水雾后启动电动推杆Ⅰ伸缩运动带动齿条复位后关闭电动推杆Ⅰ，启动电动推杆Ⅲ伸缩移动至放置槽复位后关闭电动推杆Ⅲ。启动电机Ⅰ转动，带动电动推杆Ⅲ转动，带动放置槽转动，待放置槽转动180°复位后关闭电机Ⅰ，启动电动推杆Ⅱ缩短，带动放置槽向下移动，待放置槽复位后关闭电动推杆Ⅱ。重复以上动作可以反复擦拭电子通讯上的水雾。当沐浴完后需要取下电子通讯时，启动电动推杆Ⅳ缩短，带动固定块移动，固定块复位松开电子通讯后关闭电动推杆Ⅳ，然后启动电机Ⅱ转动，带动挡板逆时针转动，待挡板逆时针转动到适当位置时，即打开挡板后关闭电机Ⅱ，将电子通讯从放置槽内取出，取出电子通讯后启动电机Ⅱ转动，带动挡板顺时针转动，待挡板顺时针转动到适当位置时，即关闭挡板后关闭电机Ⅱ。

因为还包括有电磁铁和铁块，摆动杆底端设有电磁铁，电磁铁底端设有铁块，所以能够更加方便地更换抹布。

因为还包括有支杆Ⅱ和扩音喇叭，箱体内顶端中部设有支杆Ⅱ，支杆Ⅱ右端设有扩音喇叭，所以可以优化播音的效果。

（3）有益效果

本发明达到了不易受潮、使用方便、播音效果好的效果，并且操作简单、使用方便、安全可靠。

附图说明

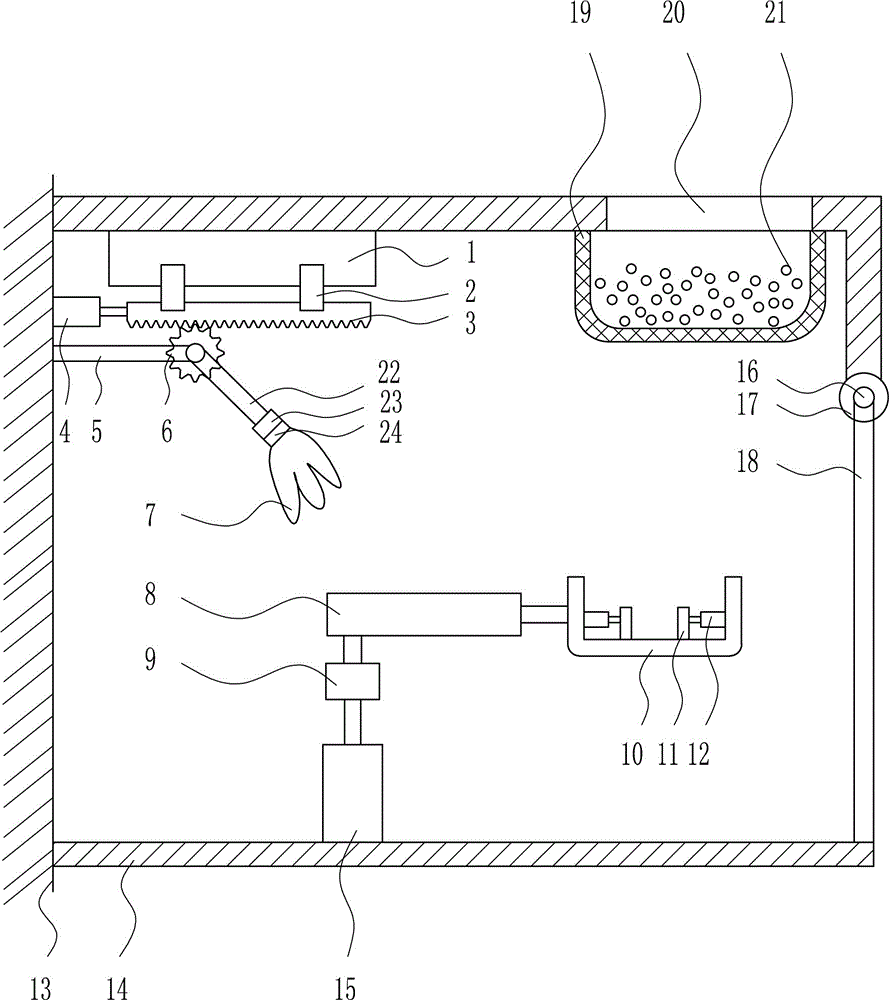

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

附图中的标记为：1-滑轨，2-滑块，3-齿条，4-电动推杆Ⅰ，5-支杆Ⅰ，6-齿轮，7-抹布，8-电动推杆Ⅲ，9-电机Ⅰ，10-放置槽，11-固定块，12-电动推杆Ⅳ，13-墙面，14-箱体，15-电动推杆Ⅱ，16-转轴，17-电机Ⅱ，18-挡板，19-滤网，20-通孔，21-干燥剂，22-摆动杆，23-电磁铁，24-铁块，25-支杆Ⅱ，26-扩音喇叭。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种浴室用电子通讯高效防护装置，如图1-3所示，包括有滑轨1、滑块2、齿条3、电动推杆Ⅰ4、支杆Ⅰ5、齿轮6、抹布7、电动推杆Ⅲ8、电机Ⅰ9、放置槽10、固定块11、电动推杆Ⅳ12、箱体14、电动推杆Ⅱ15、转轴16、电机Ⅱ17、挡板18、滤网19、干燥剂21和摆动杆22；墙面13右侧设有箱体14，箱体14内底端中部设有电动推杆Ⅱ15，电动推杆Ⅱ15顶端连接有电机Ⅰ9，电机Ⅰ9顶端连接有电动推杆Ⅲ8，电动推杆Ⅲ8右端连接有放置槽10，放置槽10内左右两壁均设有电动推杆Ⅳ12，放置槽10内底部设有固定块11，固定块11与电动推杆Ⅳ12连接，箱体14内顶部左侧设有滑轨1，滑轨1上设有滑块2，滑块2底端设有齿条3，箱体14内左臂上端从上至下依次设有电动推杆Ⅰ4和支杆Ⅰ5，电动推杆Ⅰ4右端与齿条3连接，支杆Ⅰ5右端设有齿轮6，齿条3与齿轮6啮合，齿轮6下方设有摆动杆22，摆动杆22底部设有抹布7，箱体14顶部右侧开有通孔20，箱体14内顶部右端设有滤网19，滤网19上放置有干燥剂21，箱体14右壁中部设有电机Ⅱ17，电机Ⅱ17前方设有转轴16，转轴16上设有挡板18。

还包括有电磁铁23和铁块24；摆动杆22底端设有电磁铁23，电磁铁23底端设有铁块24。

还包括有支杆Ⅱ25和扩音喇叭26；箱体14内顶端中部设有支杆Ⅱ25，支杆Ⅱ25右端设有扩音喇叭26。

工作原理：当人们劳累一天回到家中沐浴时，有时候也需要借音乐来放松身体的每个细胞，此时即可使用本装置，先启动电机Ⅱ17转动，带动挡板18逆时针转动，待挡板18逆时针转动到适当位置时，即打开挡板18后关闭电机Ⅱ17，将电子通讯放置到放置槽10内，放置完成后启动电机Ⅱ17转动，带动挡板18顺时针转动，待挡板18顺时针转动到适当位置时，即关闭挡板18后关闭电机Ⅱ17，启动电动推杆Ⅳ12伸长，带动固定块11移动，固定块11移动到适当位置夹住电子通讯后电动推杆Ⅳ12停止伸长，电子通讯播放音乐从滤网19和通孔20传出，为了防止浴室内的大量水雾进入箱体14，滤网19上放置有干燥剂21，可以吸收部分水雾。当电子通讯上沾上水雾时启动电机Ⅰ9转动，带动电动推杆Ⅲ8转动，带动放置槽10转动，待放置槽10转动180°后关闭电机Ⅰ9，启动电动推杆Ⅱ15伸长，带动放置槽10向上移动，待放置槽10移动到适当位置后电动推杆Ⅱ15停止伸长，启动电动推杆Ⅲ8伸缩移动，带动放置槽10左右移动，待放置槽10内的电子通讯与抹布7相接触时电动推杆Ⅲ8停止伸缩移动，然后启动电动推杆Ⅰ4伸缩运动，带动齿条3左右移动，带动齿轮6正反交替转动，带动抹布7正反交替转动抹干电子通讯上的水雾。抹干电子通讯上的水雾后启动电动推杆Ⅰ4伸缩运动带动齿条3复位后关闭电动推杆Ⅰ4，启动电动推杆Ⅲ8伸缩移动至放置槽10复位后关闭电动推杆Ⅲ8。启动电机Ⅰ9转动，带动电动推杆Ⅲ8转动，带动放置槽10转动，待放置槽10转动180°复位后关闭电机Ⅰ9，启动电动推杆Ⅱ15缩短，带动放置槽10向下移动，待放置槽10复位后关闭电动推杆Ⅱ15。重复以上动作可以反复擦拭电子通讯上的水雾。当沐浴完后需要取下电子通讯时，启动电动推杆Ⅳ12缩短，带动固定块11移动，固定块11复位松开电子通讯后关闭电动推杆Ⅳ12，然后启动电机Ⅱ17转动，带动挡板18逆时针转动，待挡板18逆时针转动到适当位置时，即打开挡板18后关闭电机Ⅱ17，将电子通讯从放置槽10内取出，取出电子通讯后启动电机Ⅱ17转动，带动挡板18顺时针转动，待挡板18顺时针转动到适当位置时，即关闭挡板18后关闭电机Ⅱ17。

因为还包括有电磁铁23和铁块24，摆动杆22底端设有电磁铁23，电磁铁23底端设有铁块24，所以能够更加方便地更换抹布7。

因为还包括有支杆Ⅱ25和扩音喇叭26，箱体14内顶端中部设有支杆Ⅱ25，支杆Ⅱ25右端设有扩音喇叭26，所以可以优化播音的效果。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
