一种铝包木门窗用木、竹销榫接结构的制作方法

本实用新型涉及木门窗技术领域，具体涉及一种铝包木门窗用木、竹销榫接结构。

背景技术：
：

门窗是房屋通风、采光、隔音的必备，随着科技的进步，人们生活水平的提高，传统的钢窗、木窗及铝合金门窗已经无法满足人们的需求。铝包木门窗是在实木的基础上，用铝合金型材与木材通过机械方法连接而成的新型门窗，是将铝合金门窗与木材门窗合二为一。铝包木门窗是在保留纯木门窗特性和功能的同时，其外部的铝合金型材不仅可以保护木材，而且可以起到装饰效果。

现有铝包木门窗通常采用尼龙卡扣间接联接或螺钉直接联接的方式将铝合金型材与实木型材固定连接；虽然上述两种联接方式起到了固定铝合金型材和实木型材的作用，但在实际使用中依然存在一些不足：

采用螺钉直接联接时，金属螺钉直接与木材联接，由于金属和木材的膨胀系数不同以及金属易氧化等原因，导致金属螺钉易生锈、脱落及木材变形。

采用尼龙卡扣间接联接时，先用螺钉把尼龙塑料件活性固定到实木木材上，然后再用尼龙塑料件与室外铝型材卡接，这种间接联接方式虽然解决了木材与铝材变形系数不一的问题，但间接联接不牢固，经常出现木铝分离的现象；使用塑料卡扣连接铝材与木材，连接处会留有较大的缝隙，易使潮气进入，加速木材与塑料卡扣的老化，降低室内温度的保持，降低门窗的隔音效果。

技术实现要素：
：

本实用新型的目的就是为了弥补现有技术的不足，提供了一种铝包木门窗用木、竹销榫接结构，该连接结构具有连接牢固、不易变形、密封性好、隔音效果好及耐用等优点，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：

一种铝包木门窗用木、竹销榫接结构，包括框和扇，所述框由外侧至内侧依次包括框铝型材、木框型材，所述扇由外侧至内侧依次包括扇铝型材、木扇型材，所述框铝型材与扇铝型材搭接相连，所述木框型材与木扇型材通过框扇连接件连接，在框铝型材和扇铝型材的内侧表面分别设有若干外伸翼板，作为榫头，在木框型材和木扇型材上对应外伸翼板的位置分别设有若干U型槽，作为榫槽，所述铝合金型材与实木型材通过榫接方式联接，若干木销或竹销分别穿入木框型材或木扇型材内将外伸翼板与木框型材或木扇型材固连；在框铝型材或扇铝型材的内侧表面两端分别设计有胶条安装槽，在胶条安装槽内安装有隔离胶条。

在木框型材和木扇型材内均匀设有若干垂直于外伸翼板且穿过外伸翼板的销孔，所述木销或竹销插装在销孔内将外伸翼板与木框型材或木扇型材固连。

所述外伸翼板为通长的外伸翼板作为榫头，所述U型槽为通长的U型槽作为榫槽，铝木型材通过榫接方式连接，再通过木销或竹销固定。

所述外伸翼板垂直于框铝型材或扇铝型材的内侧表面。

所述框铝型材和扇铝型材分别为一次性挤压成型型材。

所述隔离胶条安装槽为T型槽。

所述木销或竹销外侧表面涂有胶水层。

所述木销或竹销与销孔过盈配合相连。

所述隔离胶条为三元乙丙胶条。

所述隔离胶条与木框型材或木扇型材接触面设有锯齿。

本实用新型采用上述方案，针对现有铝包木门窗连接结构存在的不足，设计一种新型铝木榫接结构，通过在框铝型材和木铝型材上设计外伸翼板、在木框型材和木扇型材上设计U型槽以及用木销或竹销将框铝型材与木框型材固定和将扇铝型材与木扇型材固定，从而实现铝包木门窗的直接联接，不仅联接牢固，而且不易变形、耐用；通过设计隔离胶条，有效消除铝合金和木材之间变形差异的问题，同时起到密封和隔音的效果，使各种材料及发生各自的优越，又相互制约。提高了铝木型材复合的紧密型，销接结构增强了铝木型材复合的牢固性，提高了门窗的使用寿命。

附图说明：

图1是本实用新型的立体结构示意图；

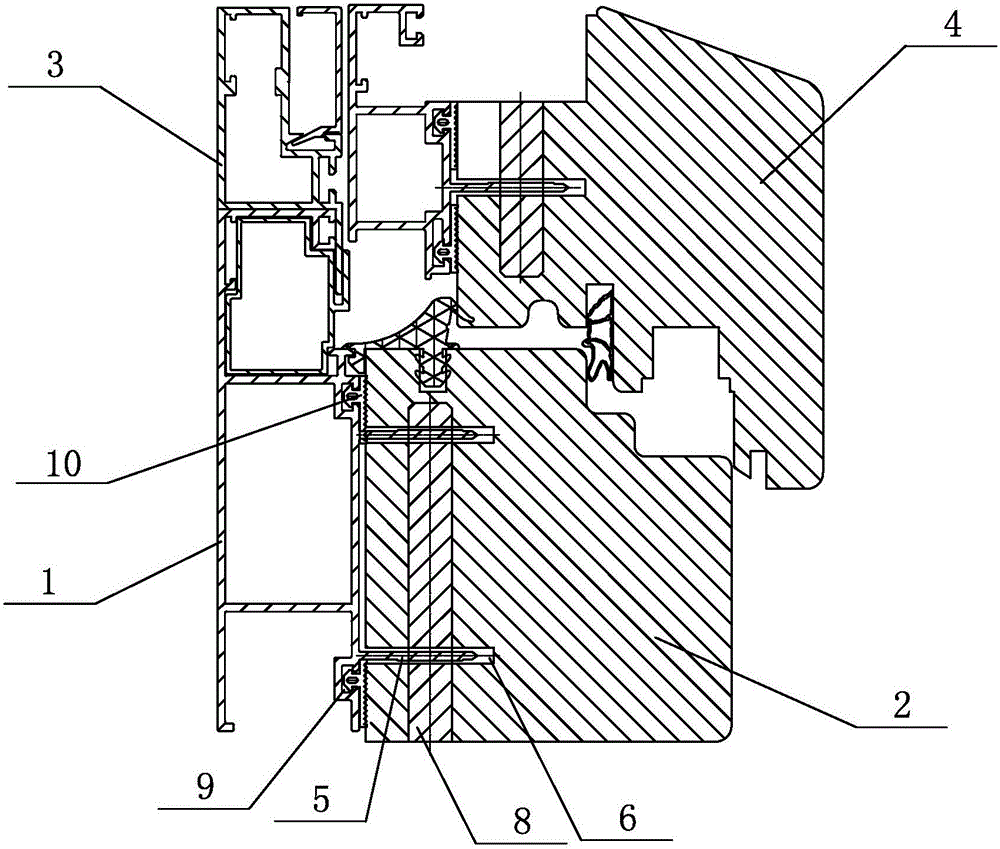

图2是本实用新型的剖视图；

其中，1、框铝型材，2、木框型材，3、扇铝型材，4、木扇型材，5、外伸翼板，6、U型槽，7、销孔，8、木销或竹销，9、胶条安装槽，10、隔离胶条，11、框扇连接件。

具体实施方式：

下面结合附图与实施例对本实用新型做进一步说明：

如图1和图2所示，一种铝包木门窗用木、竹销榫接结构，包括框和扇，所述框由外侧至内侧依次包括框铝型材1、木框型材2，扇由外侧至内侧依次包括扇铝型材3、木扇型材4，框铝型材1与扇铝型材3搭接相连，木框型材2与木扇型材4通过框扇连接件11连接，在框铝型材1和扇铝型材3的内侧表面分别设有若干外伸翼板5，作为榫头，在木框型材2和木扇型材4上对应外伸翼板5的位置分别设有若干U型槽6，作为榫槽，所述铝合金型材与实木型材通过榫接方式联接，若干木销或竹销8分别穿入木框型材2或木扇型材4内将外伸翼板5与木框型材2或木扇型材4固连；在框铝型材1或扇铝型材3的内侧表面两端分别设计有胶条安装槽9，在胶条安装槽9内安装有隔离胶条10。

在木框型材2和木扇型材4内均匀设有若干垂直于外伸翼板5且穿过外伸翼板5的销孔7，所述木销或竹销8插装在销孔7内将外伸翼板5与木框型材2或木扇型材4固连；通过采用木销或竹销8的连接结构不仅能够直接将铝型材与木型材连接，而且更加牢固、耐用及不易变形。

所述外伸翼板5为通长的外伸翼板作为榫头，所述U型槽6为通长的U型槽作为榫槽，铝木型材通过榫接方式连接，再通过木销或竹销8固定。

所述外伸翼板5垂直于框铝型材1或扇铝型材3的内侧表面。

所述框铝型材1和扇铝型材3分别为一次性挤压成型型材，加强框铝型材1和扇铝型材3的整体结构强度，同时节约加工成本。

所述胶条安装槽9为T型槽，便于将隔离胶条10安装和固定。

所述木销或竹销8外侧表面涂有胶水层，有效防止木销或竹销8松动、脱落。

所述木销或竹销8与销孔7过盈配合相连。

所述隔离胶条10为三元乙丙胶条。

所述隔离胶条10与木框型材2或木扇型材4接触面设有锯齿，增强胶条10与木框型材2或木扇型材4贴合，有效消除型材变形带来的不利影响，始终保持良好的密封效果。

上述具体实施方式不能作为对本实用新型保护范围的限制，对于本技术领域的技术人员来说，对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。
