一种食品工厂用水果切片装置的制作方法

文档序号:12753955阅读:593来源:国知局
一种食品工厂用水果切片装置的制作方法

本实用新型属于工厂机械设备领域,具体涉及一种食品工厂用水果切片装置。



背景技术:

为了提高水果的利用价值和经济效益,需要对水果进行深加工。首先要进行切片处理,为了保证后续工序的顺利进行,需要严格保证切片厚度。专利号为:201520659591.3的中国专利,具体内容为:一种可调节的水果切片机,外机体内的下部通过液压推动装置连接有镂空置物台,镂空置物台的上方设有刀具,且刀具通过定位螺栓固定在刀具固定座上,刀具固定座通过液压升降装置设置在外机体内的上部,镂空置物台的一侧设有预烘干设备;所述的刀具的上部设有卡边,卡边上设有定位槽;所述的刀具固定座上设有滑槽,滑槽上设有定位孔;所述的外机体的一侧设有进出口,外机体的顶部设有电控柜。上述专利中,需要手动进行切片厚度调节,厚度调整精度不高。因此,需要一种能够实现自动切片,可以设置并自动调节切片厚度,同时通过反馈精确控制切片厚度的装置。



技术实现要素:

本实用新型的目的就在于为了解决上述问题而提供一种食品工厂用水果切片装置。

本实用新型通过以下技术方案来实现上述目的:

一种食品工厂用水果切片装置,包括机身、圈数计数器、激光定位器、控制器,所述机身底部安装有支脚,所述机身一侧安装有所述控制器,所述控制器上安装有蜂鸣器,所述机身内部安装有第二电机,所述第二电机一端安装有减速器,所述减速器上安装有转轴,所述转轴上端安装有旋转盘,所述旋转盘底部安装有所述圈数计数器,所述机身上端安装有立柱,所述立柱上端安装有第一电机,所述第一电机下端安装有螺杆,所述螺杆一侧安装有支撑杆,所述支撑杆上安装有所述激光定位器,所述支撑杆下端安装有收集箱,所述收集箱上安装有料位计,所述收集箱下端安装有切片刀。

上述结构中,所述圈数计数器可以监测所述旋转盘旋转圈数,当圈数达到预设数值时,所述圈数计数器传递信号给所述控制器,所述控制器控制所述第一电机,通过所述螺杆、所述收集箱带动所述切片刀下移,从而实现自动切片和自动控制切片厚度,所述激光定位器可以监测所述支撑杆下移距离,并反馈给所述控制器,如果下移量不满足设置切片厚度,所述控制器再次控制所述第一电机进行调整,从而实现反馈精确控制切片厚度。

为了进一步提高其工作性能,所述支脚通过螺纹固定安装在所述机身底部,所述控制器通过电子底座固定安装在所述机身一侧,所述蜂鸣器镶嵌在所述控制器上。

为了进一步提高其工作性能,所述第二电机通过螺栓底座固定安装在所述机身内部,所述减速器通过联轴器固定安装在所述第二电机一端,所述转轴通过轴承固定安装在所述机身上,并通过联轴器与所述减速器相连接。

为了进一步提高其工作性能,所述旋转盘通过轴承固定安装在所述转轴上端,所述圈数计数器通过电子底座固定安装在所述旋转盘底部,并通过信号线接入所述控制器。

为了进一步提高其工作性能,所述立柱通过螺栓固定安装在所述机身上端,所述第一电机通过螺栓底座固定安装在所述立柱上,并通过信号线接入所述控制器,所述螺杆通过联轴器固定安装在所述第一电机下端,所述支撑杆通过螺母固定安装在所述螺杆一侧。

为了进一步提高其工作性能,所述激光定位器通过电子底座固定安装在所述支撑杆上,并通过信号线接入所述控制器,所述收集箱通过螺栓固定安装在所述支撑杆下端,所述切片刀通过螺钉固定安装在所述收集箱下端,所述料位计通过电子底座固定安装在所述收集箱上,并通过信号线接入所述控制器。

有益效果在于:本实用新型能够实现自动切片,可以设置并自动调节切片厚度,同时通过反馈精确控制切片厚度。

附图说明

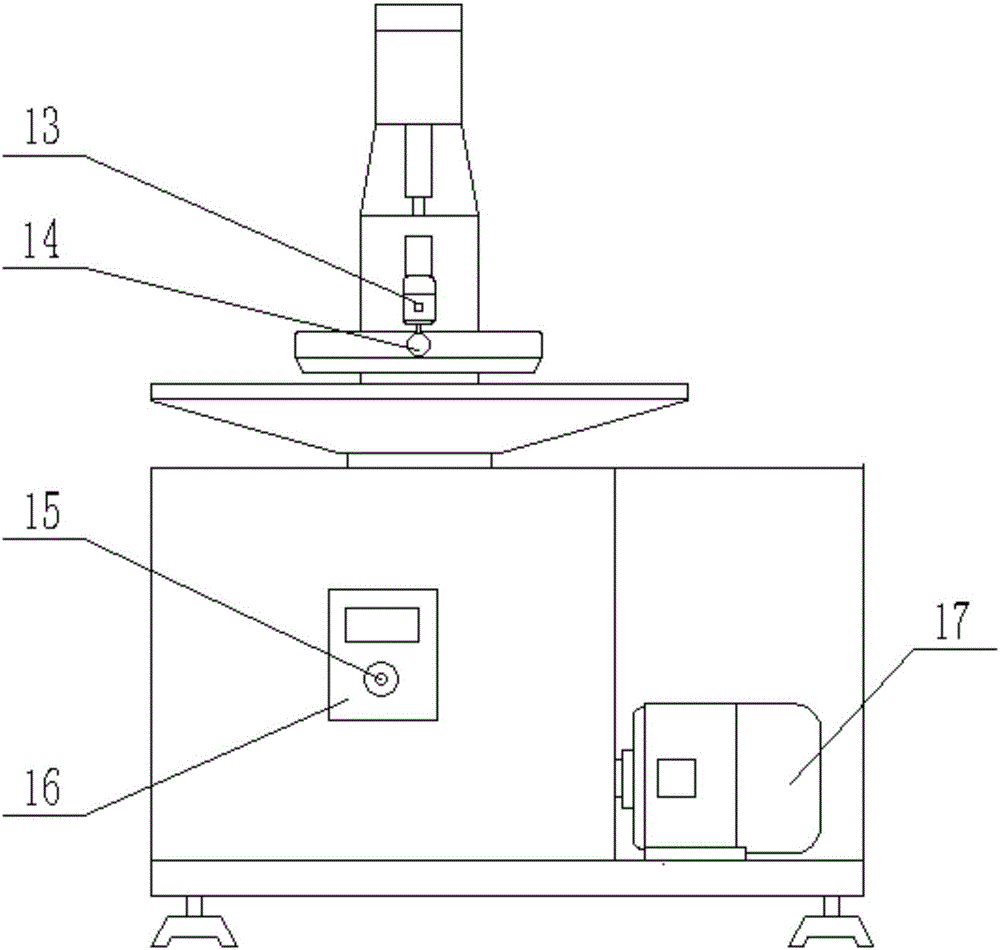

图1是本实用新型所述一种食品工厂用水果切片装置的主视图;

图2是本实用新型所述一种食品工厂用水果切片装置的侧视图。

1、机身;2、减速器;3、圈数计数器;4、旋转盘;5、切片刀;6、收集箱;7、支撑杆;8、第一电机;9、螺杆;10、立柱;11、转轴;12、支脚;13、激光定位器;14、料位计;15、蜂鸣器;16、控制器;17、第二电机。

具体实施方式

下面结合附图对本实用新型作进一步说明:

如图1,图2所示,一种食品工厂用水果切片装置,包括机身1、圈数计数器3、激光定位器13、控制器16,机身1底部安装有支脚12,支脚12有利于整个装置的平稳运行,机身1一侧安装有控制器16,控制器16整个装置的控制核心,控制器16上安装有蜂鸣器15,蜂鸣器15可以在收集箱6将满时,通知操作容易,机身1内部安装有第二电机17,第二电机17一端安装有减速器2,减速器2上安装有转轴11,转轴11上端安装有旋转盘4,旋转盘4可以放置水果,旋转盘4底部安装有圈数计数器3,圈数计数器3实时监测旋转盘4旋转圈数,机身1上端安装有立柱10,立柱10上端安装有第一电机8,第一电机8下端安装有螺杆9,螺杆9一侧安装有支撑杆7,支撑杆7上安装有激光定位器13,激光定位器13可以监测支撑杆7下降位移,并进行反馈,支撑杆7下端安装有收集箱6,收集箱6上安装有料位计14,料位计14可以监测收集箱6内部料位,收集箱6下端安装有切片刀5。

上述结构中,圈数计数器3可以监测旋转盘4旋转圈数,当圈数达到预设数值时,圈数计数器3传递信号给控制器16,控制器16控制第一电机8,通过螺杆9、收集箱6带动切片刀5下移,从而实现自动切片和自动控制切片厚度,激光定位器13可以监测支撑杆7下移距离,并反馈给控制器16,如果下移量不满足设置切片厚度,控制器16再次控制第一电机8进行调整,从而实现反馈精确控制切片厚度。

为了进一步提高其工作性能,支脚12通过螺纹固定安装在机身1底部,控制器16通过电子底座固定安装在机身1一侧,蜂鸣器15镶嵌在控制器16上,第二电机17通过螺栓底座固定安装在机身1内部,减速器2通过联轴器固定安装在第二电机17一端,转轴11通过轴承固定安装在机身1上,并通过联轴器与减速器2相连接,旋转盘4通过轴承固定安装在转轴11上端,圈数计数器3通过电子底座固定安装在旋转盘4底部,并通过信号线接入控制器16,立柱10通过螺栓固定安装在机身1上端,第一电机8通过螺栓底座固定安装在立柱10上,并通过信号线接入控制器16,螺杆9通过联轴器固定安装在第一电机8下端,支撑杆7通过螺母固定安装在螺杆9一侧,激光定位器13通过电子底座固定安装在支撑杆7上,并通过信号线接入控制器16,收集箱6通过螺栓固定安装在支撑杆7下端,切片刀5通过螺钉固定安装在收集箱6下端,料位计14通过电子底座固定安装在收集箱6上,并通过信号线接入控制器16。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
