一种结构简单的LED面板灯的制作方法

本实用新型涉及照明设备技术领域，尤其是一种结构简单的LED面板灯。

背景技术：

当前，我们常见到的LED面板灯，内部设有导光板，螺钉以及EVA棉，由于固定装置的设置，结构复杂，产品组装工艺繁琐，拆卸维修成本高，加工工艺复杂，生产制作成本高，且由于安装结构的限制，光源照射角度受限制，光源光效低，存在不足。

技术实现要素：

本实用新型的目的是提供一种结构简单的LED面板灯，为克服上述的不足，背板内部设有固定结构，该结构为铝基板安装槽、边框安装槽、卡扣用以固定铝基板、驱动、边框等部件，结构简单，易于组装，无需螺丝固定，无需扩散板，材料成本降低，外观简洁美观性，光效比普通LED面板灯更高，照明效果好，照明范围广，实用性强。

本实用新型的技术方案：一种结构简单的LED面板灯，包括：扩散板、边框、防刮圈、驱动、接线端子、背板框、带光源铝基板、出线孔、铝基板安装槽、边框安装槽、卡扣；其中：背板框内设有出线孔、铝基板安装槽、边框安装槽、卡扣，带光源铝基板通过铝基板安装槽固定于背板框上，边框通过边框安装槽固定于背板框上，防刮圈、驱动、接线端子均固定安装于铝基板安装槽、边框安装槽之间的空隙，驱动与接线端子通过导线连接，接线端子一端通过出线孔与外部电源连接，扩散板固定于边框与背板框之间。

一种结构简单的LED面板灯，其中：边框、驱动、带光源铝基板与背板框均采用卡扣扣紧的固定方式。

一种结构简单的LED面板灯，其中：带光源铝基板与背板框之间光线的夹角为140°。

本实用新型的优点在于：背板内部设有固定结构，该结构为铝基板安装槽、边框安装槽、卡扣用以固定铝基板、驱动、边框等部件，结构简单，易于组装，无需螺丝固定，无需扩散板，材料成本降低，外观简洁美观性，光效比普通LED面板灯更高，照明效果好，照明范围广，实用性强。

附图说明

图1为本实用新型的结构示意简图。

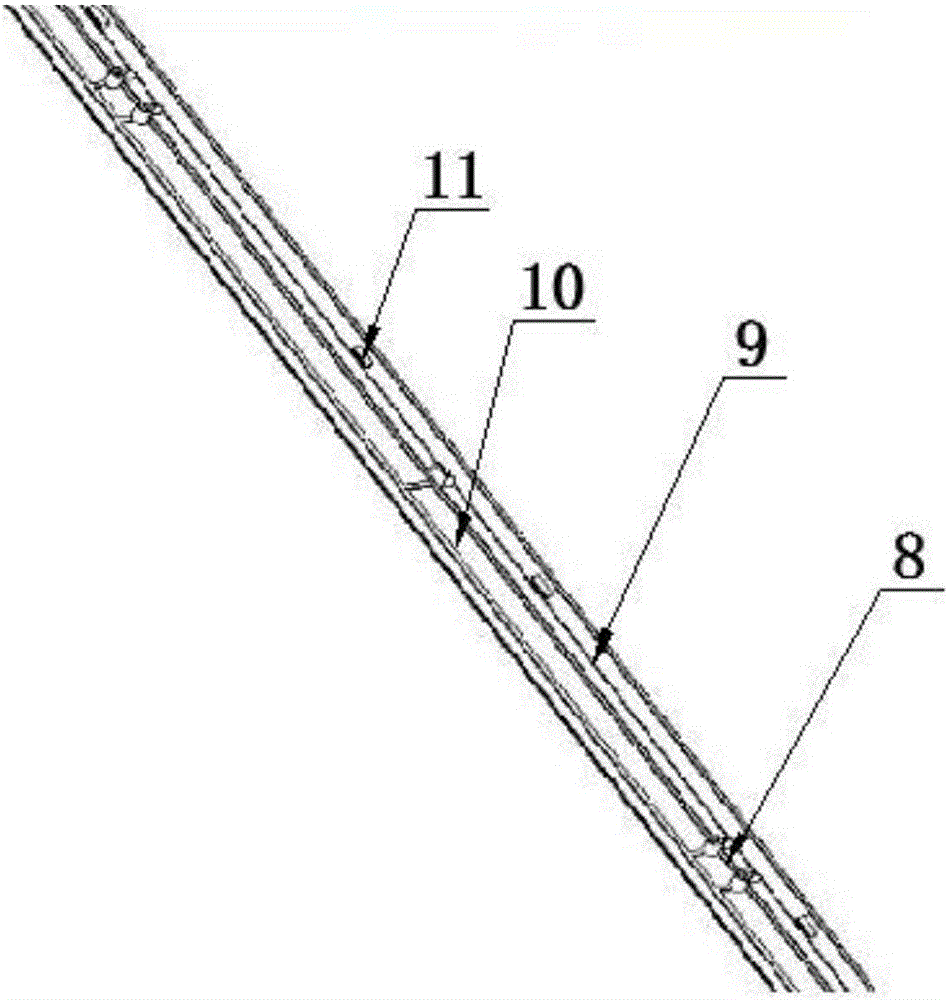

图2为本实用新型背板框局部放大示意图。

附图标记：扩散板1、边框2、防刮圈3、驱动4、接线端子5、背板框6、带光源铝基板7、出线孔8、铝基板安装槽9、边框安装槽10、卡扣11。

具体实施方式

实施例1、一种结构简单的LED面板灯，包括：扩散板1、边框2、防刮圈3、驱动4、接线端子5、背板框6、带光源铝基板7、出线孔8、铝基板安装槽9、边框安装槽10、卡扣11；其中：背板框6内设有出线孔8、铝基板安装槽9、边框安装槽10、卡扣11，带光源铝基板7通过铝基板安装槽9固定于背板框6上，边框2通过边框安装槽10固定于背板框6上，防刮圈3、驱动4、接线端子5均固定安装于铝基板安装槽9、边框安装槽10之间的空隙，驱动4与接线端子5通过导线连接，接线端子5一端通过出线孔8与外部电源连接，扩散板1固定于边框2与背板框6之间。

实施例2、一种结构简单的LED面板灯，其中：边框2、驱动4、带光源铝基板7与背板框6均采用卡扣11扣紧的固定方式，固定牢固，结构简单，便于拆卸。其余同实施例1。

实施例3、一种结构简单的LED面板灯，其中：带光源铝基板7与背板框6之间光线的夹角为140°，照明范围广，光照强度和均匀度适宜。其余同实施例1。

工作原理：灯具组装过程中，带光源铝基板7通过铝基板安装槽9固定于背板框6上，边框2通过边框安装槽10固定于背板框6上，防刮圈3、驱动4、接线端子5均固定安装于铝基板安装槽9、边框安装槽10之间的空隙，驱动4与接线端子5通过导线连接，接线端子5一端通过出线孔8与外部电源连接，扩散板1固定于边框2与背板框6之间，组装动作完成；灯具接通电源，光源发光，带光源铝基板7与背板框6之间光线的夹角为140°，可以保证照明范围广，而且光照强度和均匀度适宜，当需要更换灯具中的部件时，直接将边框2从卡扣11中取出，然后依次将各个部件从卡扣11中取出，结构简单，方便快捷，无需螺丝固定，无需扩散板，材料成本降低，外观简洁美观性，实用性强。
