一种方便大折弯度板材出料的可移动式折弯机构的制作方法

本发明涉及折弯设备领域，主要涉及一种方便大折弯度板材出料的可移动式折弯机构。

背景技术：
：

现有技术中，通过工作台和折弯模具的配合进行折弯，如果折弯度比较大，其板材大都是人工进料，人工进料只能一个方向进料，从而影响了折弯的准确性能和折弯的质量，这种折弯方式存在工作效率低，板材弯折质量不均匀，折弯处的性能差，而且折弯后板材卡装在工作台的之间，虽然可通过油缸驱动上下模具离开，但由于板材在这边时受折弯力影响，紧贴在工作台的内侧依旧难以取出，强行取出则容易变形，因此需要通过辅助装置辅助其取出，操作麻烦，不能满足大批量加工生产的要求。

技术实现要素：
：

本发明目的就是为了弥补已有技术的缺陷，提供一种方便大折弯度板材出料的可移动式折弯机构。

本发明是通过以下技术方案实现的：

一种方便大折弯度板材出料的可移动式折弯机构，其特征在于：包括有两间隔对称配合的可移动式左、右工作台，所述左、右工作台的移动通过其两侧的螺母丝杆机构驱动，所述螺母丝杆机构包括有分别设置在左、右工作台外侧的螺母，且同一侧的螺母中旋合有螺杆，所述螺杆从中心到两端的螺旋方向相反，且同一端的螺杆的伸出端安装有手轮，所述左、右工作台之间设置有可移动的下模座，所述左、右工作台的上方设有上模座，所述左、右工作台的上端面分别设有沿板材输送方向的导槽，所述导槽下方的左、右工作台中分别可移动的U形固定架，所述U形固定架的U形端口上安装有两平行的固定杆，固定杆上依次转动安装有与其上方导槽对应的导辊，且导辊大小小于导槽的大小，其上辊面从导槽上方伸出，所述固定杆位于左、右工作台的外侧，其底端U形固定架的移动分别由其下方的油缸驱动。

所述的左、右工作台的内侧拐角处分别采用弧形过渡。

通过可移动式的左、右工作台的配合，一方面可以满足范围较大尺寸的板材的加工，另一方面在加工完成后通过手轮驱动螺杆运行，带动左、右工作台相向运行，从而顺利离开折弯后的产品，将其进行快速脱料，保证了产品质量，同时出料效率高；折弯过程中，首先通过上模座的运行对板材进行初步定位折弯，且当其与下模座稳稳夹持住板材后，通过油缸驱动固定架运行，从而带动导辊露出左、右工作台的上端面，支撑板材，此时上模座再运行，则带动板材进行滚动式进料，减少摩擦，可自动完成折弯要求，保证了折弯性能的同时，满足了大批量加工生产的要求；通过左、右工作台的内侧拐角弧形过渡的结构，可保证板材在折弯时的过渡运行，避免其受拐角力过大变形。

本发明的优点是：

本发明结构设计合理，通过可移动式的左、右工作台的配合，一方面可以满足范围较大尺寸的板材的加工，另一方面进行快速脱料，保证了产品质量，而且通过导辊带动板材进行滚动式进料，可自动完成折弯要求，保证了折弯性能的同时，满足了大批量加工生产的要求。

附图说明：

图1为本发明的局部结构俯视图。

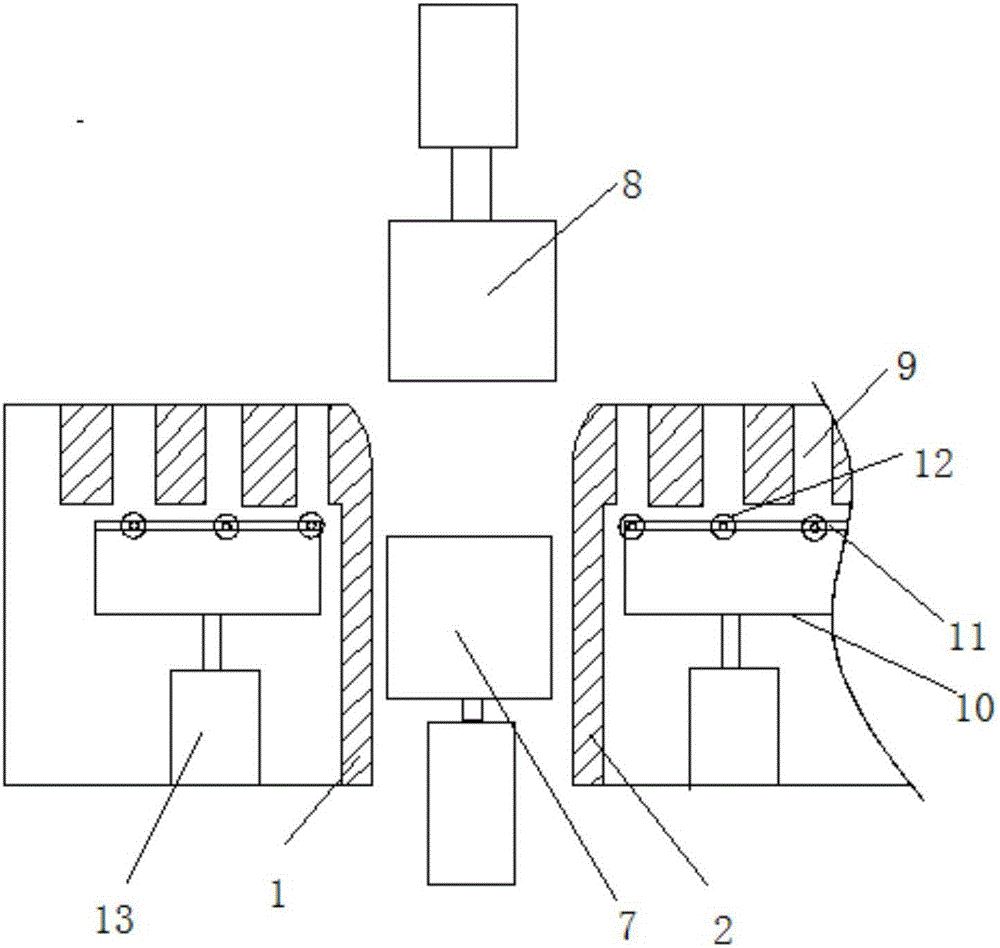

图2为本发明的局部结构剖视图。

具体实施方式：

参见附图。

一种方便大折弯度板材出料的可移动式折弯机构，包括有两间隔对称配合的可移动式左、右工作台1、2，左、右工作台1、2的移动通过其两侧的螺母丝杆机构驱动，螺母丝杆机构包括有分别设置在左、右工作台外侧的螺母4，且同一侧的螺母中旋合有螺杆5，螺杆5从中心到两端的螺旋方向相反，且同一端的螺杆的伸出端安装有手轮6，左、右工作台1、2之间设置有可移动的下模座7，左、右工作台1、2的上方设有上模座8，左、右工作台1、2的上端面分别设有沿板材输送方向的导槽9，导槽9下方的左、右工作台中分别可移动的U形固定架10，U形固定架10的U形端口上安装有两平行的固定杆11，固定杆11上依次转动安装有与其上方导槽对应的导辊12，且导辊12大小小于导槽9的大小，其上辊面可从伸出到导槽9上方，固定杆11位于左、右工作台的外侧，其底端U形固定架的移动分别由其下方的油缸13驱动。所述的左、右工作台1、2的内侧拐角处分别采用弧形过渡。
